Industry 4.0の倉庫運用を推進するコアセンシング技術：エンジニア向け技術ガイド

特に助けが必要な分野があるなら、以下のセクションのどれにでも自由にスキップしてね：

• はじめに
• スマート倉庫システムのための中核センシング技術
  • リードスイッチとリードセンサー
  • ホール効果センサー
  • ギアトゥースセンサー
  • 液面センサー
• 電源・信号マネジメント技術
  • リードリレーとフォトMOSFETリレー
  • フォトカプラ
• これらの技術がIndustry 4.0の主要機能をどう実現するか
• ホール効果センサーがAGVのナビゲーションとモーション制御をどう改善するか
• モバイルロボティクスにおけるリードスイッチ用途：エンジニアリング概要
• センサー統合のベストプラクティス
• まとめ

はじめに

Industry 4.0時代の倉庫では、機械的衝撃、EMI、熱サイクル、そして連続稼働のデューティサイクルに耐えられる、高信頼・低遅延のセンシングおよびスイッチング素子が求められる。AGV、AMR、スマートコンベヤ、ロボット作業セルを構築するエンジニアリングチームは、リードスイッチ、ホール効果センサー、ギアトゥースセンサーといった中核技術を活用する非接触の磁気センサー、さらに高精度で予測可能な制御と運用の可視化を実現するための絶縁リレーに大きく依存している。

このエンジニア向けガイドでは、これらのコンポーネントを最新の物流自動化システムに組み込む利点を分かりやすく解説する。

スマート倉庫システムのための中核センシング技術

リードスイッチとリードセンサー

リードスイッチは、シンプルさ、絶縁特性、そして消費電力ゼロ動作により、産業用センシングで今も定番の選択肢になっている。

エンジニアが採用する理由

• 真の絶縁： 気密封止された接点が汚染による故障モードを排除する。
• 待機時消費電力ゼロ： バッテリー駆動のモバイルプラットフォームやIoTノードに最適。
• 非接触スイッチング： 機械的な作動や摩耗ポイントがない。

よくあるエンジニアリング用途

• ドア／カバー／ベイの確認
• ビンの着座確認と在荷検知
• モジュール式の電気機械アセンブリにおけるアライメントチェック
• モバイルロボティクスにおける低消費電力ウェイクアップ用スイッチング

リードスイッチは、磁石の配置を最適化して特定の作動力やストローク（移動距離）に合わせられるカスタムアセンブリにも適している。

推奨リードセンサー

---

ホール効果センサー

ホールセンサーは、速度・位置・角度測定のためのソリッドステート（半導体）、非接触フィードバックを提供する。予測可能な直線性と高速応答により、モーション制御用途で不可欠な存在になっている。

エンジニアが採用する理由

• クローズドループ制御システム向けの高精度なリアルタイムフィードバック
• アナログまたはデジタル出力の選択肢（Switching、Latch、Ratiometric）
• 振動や機械的摩耗に対する高い耐性
• ロボットやAGVのタイトな設計に適したコンパクトなパッケージサイズ

代表的なエンジニアリング用途

• AGV/AMRの車輪速度フィードバック
• モーターのコミュテーション（整流）フィードバック
• コンベヤローラー位置トラッキング
• 再現性が重要な終端位置検知

ホールセンサーは、寿命全体にわたって電気特性が安定しているため、安全規格が求められるシステムでは冗長構成で使われることが多い。

---

ギアトゥースセンサー

これらの磁気センサーは、鉄系ギアまたはエンコーダホイールの回転運動をトラッキングする。

エンジニアリング上の利点

• 高分解能の速度・回転方向検出
• 広いエアギャップ許容
• 粉じん、油、異物があっても安定した出力

倉庫用途

• コンベヤ駆動ギアの監視
• ロボット関節の角速度検出
• 回転機器の予知保全データ取得

ホールセンサーは、寿命全体にわたって電気特性が安定しているため、安全規格が求められるシステムでは冗長構成で使われることが多い。

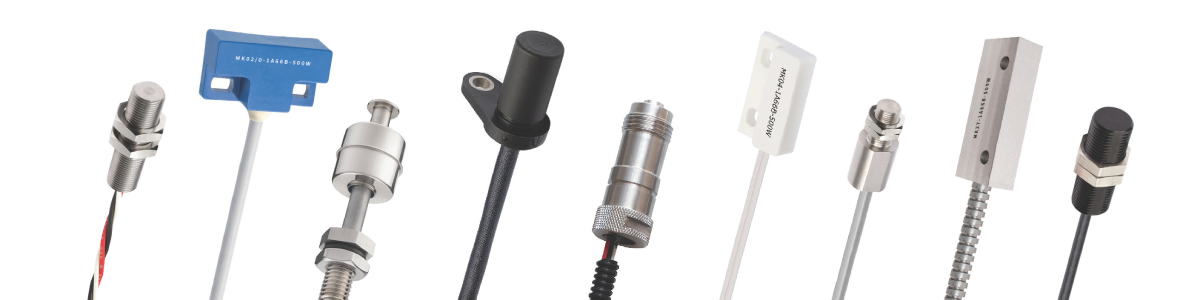

推奨ホール効果センサー

---

液面センサー

リードベース、およびホールベースの技術は、リザーバーやタンク内の液面検知を行うフロート式センサーに使われている。

自動化エンジニアにとって重要な理由

潤滑油／冷却液レベルを一定に保つことは、特に高デューティサイクルのロボティクスやコンベヤにおいて、稼働率と設備寿命に直結する。

推奨液面センサー

---

電源・信号マネジメント技術

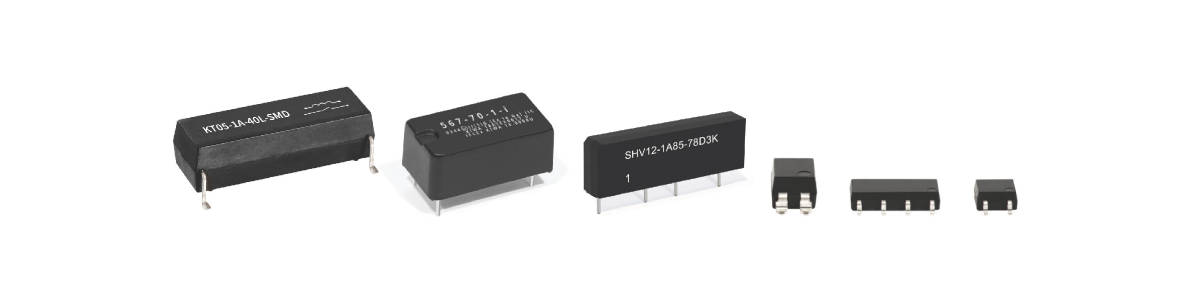

リードリレーとフォトMOSFETリレー

これらのスイッチング部品は、クリーンで絶縁された信号経路を提供し、複数電圧が混在するシステム設計に不可欠だ。

エンジニアリング上のメリット

• 高電圧絶縁
• 低リークで電力損失が最小
• 長い動作寿命
• 微小なセンサー信号、または中程度の負荷を確実にスイッチング

用途

• AGV/AMRのバッテリーマネジメントサブシステム
• 分散センサーネットワークにおける信号ルーティング
• 産業環境での過渡スパイクからコントローラを保護

---

フォトカプラ

フォトカプラは、制御ドメイン間で安全かつノイズ耐性の高い信号伝送を可能にする。

エンジニアが選ぶ理由

• EMIが多い環境でガルバニック絶縁を提供
• 高エネルギーの過渡現象から高感度マイクロエレクトロニクスを保護
• PLC、MCU、モータードライバ間の安全なデジタル通信をサポート
• モーター制御基板、電力段（パワーステージ）、ハイブリッドAC/DC制御インターフェースの定番部品。

これらの技術がIndustry 4.0の主要機能をどう実現するか

リアルタイム資産トラッキング
信頼性の高いスイッチングとセンシングのフィードバックが、位置、ビン状態、設備状態の監視におけるデータ基盤を提供する。

予知保全
回転・位置センシングが、振動、速度、負荷のトレンドデータを提供し、故障前に保全をトリガーするために使われる。

インテリジェント自動化
AGV、協働ロボット、コンベヤ、AS/RSシステムは、確定的な動作と安全な人機協調のために、正確なセンサーフィードバックに依存している。

ホール効果センサーがAGVのナビゲーションとモーション制御をどう改善するか

AGVには、経路補正、速度制御、ドッキング位置合わせのための、精密で低遅延なフィードバックループが求められる。ホールセンサーは、その重要な実現要素だ。

小さなフットプリントにより、ホイールハブ、駆動モーター、ステアリング機構に分散してセンシングを配置することもできる。

モバイルロボティクスにおけるリードスイッチ用途：エンジニアリング概要

リードスイッチは、特にシンプルさ、堅牢性、低消費電力が求められる場面で、モバイルロボティクスにおいて今も重要な役割を果たしている。

技術的メリット

特性	エンジニアリングへの影響
気密封止	汚染に起因する故障を排除
消費電力なし	モバイルロボットのバッテリー寿命を延長
耐衝撃／耐振動	常時移動するモバイルプラットフォームに最適
コンパクトパッケージ	機械アセンブリに容易に組み込める

リードスイッチは、最適化されたセンシングジオメトリのために、カスタムの機械パッケージでも提供されている。

まとめ

Industry 4.0時代の倉庫は、AGVのホイールハブから、コンベヤのギアボックス、ロボットのエンドエフェクタに至るまで、あらゆるサブシステムへ戦略的に統合された、耐久性が高く、高精度で、低消費電力のセンサーおよびスイッチング素子に依存している。
リードスイッチ、ホール効果センサー、ギアトゥースセンサー、そしてリレー技術は、現代の自動化アーキテクチャに必要な基盤となる信頼性と再現性を提供する。

工業用倉庫システムを最適化する準備はできた？

Standex Electronics Detectは、データセンター向けセンサーのフルポートフォリオを提供している。用途の相談や見積もり依頼は、今すぐ問い合わせてね。
