SoCテスター向けRFリードリレー

今日のSoCデバイスがマルチGHz帯RF、マルチGbpsデジタル、高精度アナログ領域へとさらに進む中、クリーン…

特定の項目についてサポートが必要な場合は、以下のセクションのいずれかにスキップしてね：

半導体テストシステムにおける信頼性の高い信号スイッチング
SoCテストシステムにおけるスイッチング要件
RFおよび高速デジタル信号の検討事項
SoCテスタ向けスイッチング技術の選択肢
SoCテスタにリードリレーが適している理由
SoCテストにおけるRFリードリレーの設計上の検討事項
SoCテストアーキテクチャ例
SoCテスト用途向けRFリードリレーソリューション
スイッチング部品の選定だけで終わらせない：RF信号パスを検証
結論
精度実現のためのパートナーシップ

半導体テストシステムにおける信頼性の高いマルチGHz／高速デジタル信号スイッチング

半導体のテスト／計測で使用されるSystem-on-Chip（SoC）テスタは、多種多様な信号を高精度・高再現性・高速でルーティングする必要があります。これらのシステムは、DCパラメトリック測定、機能試験、高速デジタルインターフェース、RF特性評価をサポートし、しばしば同一のテストシーケンス内で実施されます。

SoCテスタは、ピンエレクトロニクス、計測器、校正リソース、信号スイッチングネットワークなど、複数の密結合サブシステムに依存しています。信号スイッチングは、リレーマトリクス、またはロードボード／プローブカード上での分散ルーティングにより実装されます。これらスイッチング素子の電気特性と信頼性は、測定精度、テストカバレッジ、全体のテストスループットに直接影響します。

本アプリケーションノートでは、SoCテスタにおけるRF対応リードリレーの役割を解説し、マルチGHz／マルチGbps信号に対する主要なスイッチング要件を整理します。さらに、代替スイッチング技術との比較を行い、RFリードリレーが、計測器の多重化、RFパス選択、校正ループ、ガード／絶縁スイッチング、低リーク測定ルーティングなど、特定のSoCテスタのスイッチング層で一般的に使用されている理由を説明します。これらの用途では、高絶縁、低リーク、安定した信号品質が求められます。

SoCテスタ向けRFリードリレーアプリケーションをダウンロード

Standexの試験／認証の一覧はこちら：

AEC-Q200
IEC 60810-4
IEC 60601-1
IEC 62109-1/2
IEC 60664-1
ISO 6469-3
IEC 60255-27
UL listed
RoHS, REACH

SoCテストシステムにおけるスイッチング要件

SoCテスタは、幅広い電気ドメインにまたがって数千本の信号をスイッチングする必要があります。代表的な要件は以下のとおりです：

SoCテストシステムのスイッチング要件

パラメトリック測定向けのDCおよび低周波アナログ信号
高速デジタル信号（多くはマルチGbpsのデータレートで動作）
無線およびミックスドシグナルSoC向けのマルチGHz帯RF信号
高チャネル密度（特にロードボードおよびプローブカード上）
長寿命（多くは数億回のスイッチングサイクル）

リレーは、テスト計測器とDUTピンの接続／切断、微小信号測定の分離、テストモード間の信号パス再構成、信号品質を劣化させずに高速／RF信号をルーティングする目的で使用されます。

データレートや周波数が上がるにつれて、容量・インダクタンス・インピーダンス不連続といったスイッチング寄生成分が重要になります。リレー形状やPCB遷移のわずかな差でも、反射、挿入損失、クロストークを引き起こし、テスト結果に悪影響を与えることがあります。

RFおよび高速デジタル信号の検討事項

高速デジタル信号はRF信号と多くの特性を共有します。数Gbpsで動作するデジタル信号には、基本クロック周波数を大きく超える高調波成分が含まれます。そのため、スイッチングパスは、立上り時間、エッジの健全性、タイミングマージンを維持するために、マルチGHz帯まで十分にカバーする帯域幅が必要です。

スイッチングの観点では、RF信号と高速デジタル信号ではインピーダンス要件が異なります。RF信号パスは通常シングルエンドで、50 Ω付近に制御されます。高速デジタルインターフェースは多くの場合差動で、差動インピーダンス制御、スキューの厳密な管理、低モード変換が必要です。パラレル／メモリインターフェースはトポロジ依存であり、エンドツーエンドで一律に50 Ωというわけではありません。

インピーダンス制御に加えて、RFおよび高速デジタルの信号パスには次が必要です：

想定帯域幅にわたる低挿入損失
インピーダンス不連続による反射の最小化
低寄生容量（特に開放接点間）
温度および寿命にわたる安定特性

DCや低周波では良好に動作するスイッチング部品でも、信号のエッジレートや周波数が上がると、これらの要件を満たせない場合があります。

SoCテスタ向けスイッチング技術の選択肢

SoCテストシステムでは、複数のスイッチング技術が使用／評価されています。それぞれに利点とトレードオフがあります。

電磁リレー（アーマチュア式）

従来の電磁リレーは高電流・高電圧に対応し、電力ルーティングやストレス試験に適しています。一方で、大型、スイッチング速度が遅い、高周波特性に限界があるため、高密度・高速のSoCテストアーキテクチャには適しにくいです。

ソリッドステートリレー／半導体スイッチ

ソリッドステート方式のスイッチング素子は高速スイッチングが可能で、機械摩耗もありません。しかし、オン抵抗、オフ時リーク、寄生容量を本質的に持ちます。これらの特性により絶縁が低下し、挿入損失が増加し、微小アナログ信号や高速信号が歪む可能性があるため、高精度SoCテストでの有用性が制限されます。

MEMSスイッチ

MEMSスイッチは良好なRF特性と小型フォームファクタを実現できます。ただし、長期信頼性、ホットスイッチング耐性、電流ハンドリング能力、コストに関する課題が残っています。

RFリードリレー

RFリードリレーは、金属同士の機械接点に、コンパクトな形状と高速駆動を組み合わせています。気密封止された接点により、次を提供します：

極低オン抵抗
極めて高いオフ時絶縁抵抗
低く安定した寄生容量
優れた信号直線性
信号レベル負荷での長寿命

最新のRFリードリレーは、インピーダンス制御された信号パスと内部シールドを備えるよう特別に設計されており、マルチGHzのRF信号およびマルチGbpsのデジタルデータに対して信頼性の高い動作を実現します。

RFリードリレーがSoCテスタに適している理由

RFリードリレーは、信号レベル用途における理想スイッチに近い特性を示します。閉成時は信号パスが連続した金属導体となり、抵抗と歪みは最小です。開放時は物理的な空隙と低容量により優れた絶縁を確保します。この挙動は、リーク、非線形性、寄生成分が結果を損なう可能性のあるRF測定および高速デジタル検証において特に重要です。

主な利点：

RFおよび高速デジタル信号の高い信号品質
高密度リレーマトリクスにおける優れたチャネル間絶縁
高速スイッチングによる高スループット対応
信号レベル負荷／コールドスイッチング条件下での超長寿命
高チャネル密度を可能にする小型パッケージ

これらの特性により、RFリードリレーはエントリークラスのSoCテスタから、非常に複雑なマルチサイトテストプラットフォームまで幅広く適用できます。

SoCテストにおけるRFリードリレーの設計上の検討事項

信頼性の高いRF／高速デジタル性能を実現するには、慎重なリレー設計が必要です。

リレー設計の検討事項

信号パス形状

特性インピーダンスは、PCBからの入出力、リレー内部、そして再びPCBへ戻るまで一貫している必要があります。形状や誘電環境の変化は反射や挿入損失の原因になります。

パッケージ材料

セラミック基板や熱的に安定したモールド材は、温度変化に対する寸法安定性を高め、電気特性の一貫性維持に寄与します。

シールド

内部の静電シールドは容量結合を低減し、高周波での絶縁を改善します。磁気シールドは高密度レイアウトにおけるコイル間相互作用を防ぎます。

リード構成

表面実装のリード形状は寄生成分の最小化と、インピーダンス制御PCBレイアウトとの統合に最適化されています。

SoCテストアーキテクチャ例

テスト図をクリックすると拡大表示できます。

半導体テストシステムのワークフローを示す詳細なブロック図。SoCテスタ、ラベル付きボックス、データフローの色付き矢印、生成・測定・精密処理のセクションを含み、DUTおよびハンドラ／プローバインターフェースへ接続する。Standex Detect — 図1. 代表的なSoCテスタの信号ルーティング例（リレーマトリクス、ピンエレクトロニクス、ロードボードスイッチング、RF／高速デジタル信号パス）。

SoCテスト用途向けRFリードリレーソリューション

Standex / Sanyuは、コンパクトな高周波スイッチングから高密度マトリクスアーキテクチャまで、SoCテスト要件の全範囲に対応するよう設計されたRFリードリレーの製品ラインアップを提供しています。

信号レベルのスイッチング性能は、パッケージ形状やジオメトリに応じて、-3 dB帯域幅で最大8 GHzに対応します。選定シリーズでは、定義されたテスト条件下において、高速デジタルのデータレートが約6～9 Gb/sの範囲まで、安定したアイパターンでの高速データ伝送に対応します。

この性能は、極低の開放接点容量（約0.2～0.5 pF）、数十mΩ台の安定した接点抵抗、インピーダンス制御された信号形状を備えた短い電気長により実現されています。

適切なPCBインターコネクト設計と組み合わせることで、これらのリードリレーは、複雑なSoCテストシステムにおけるマルチGHz RFパス選択およびマルチGb/sデジタルスイッチングの信頼性の高いソリューションとなります。

リレーシリーズ	代表的なSoCテスト用途

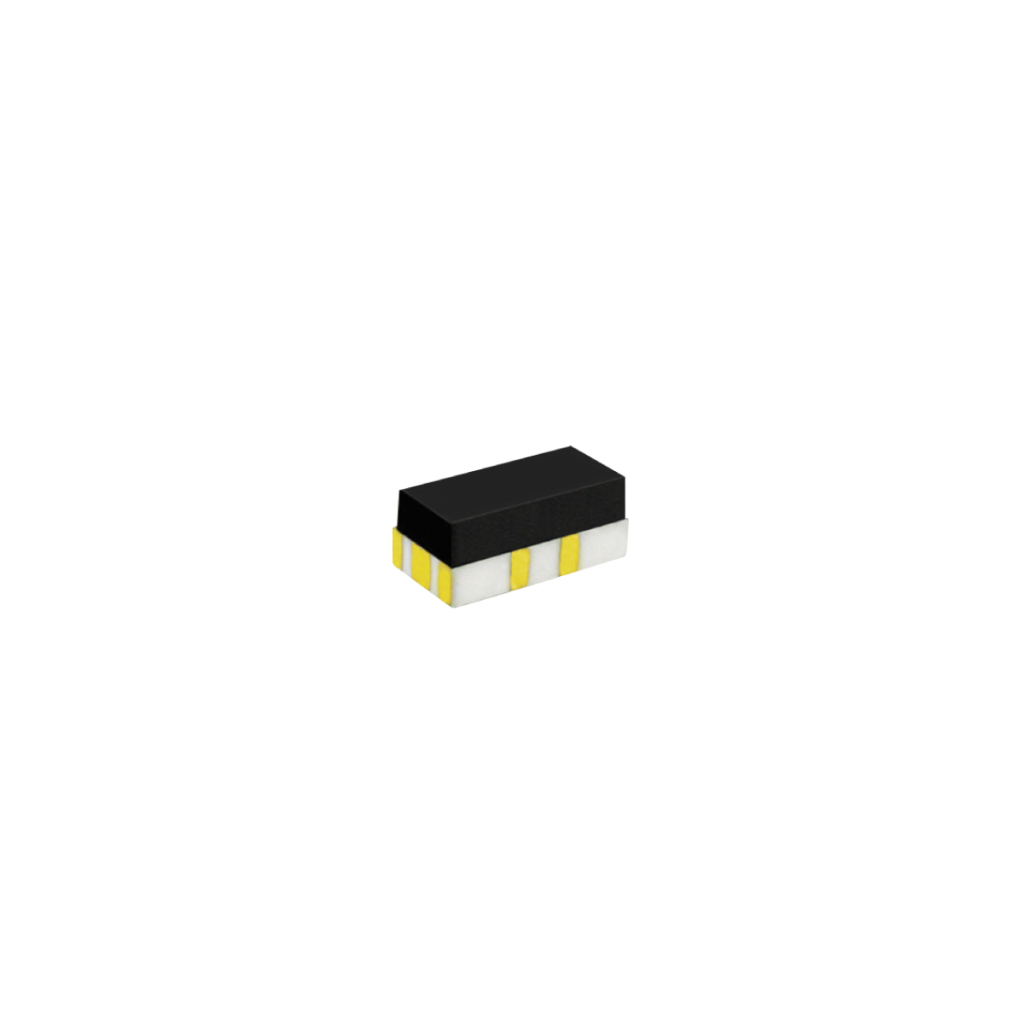

CRF Series	マルチGHz RF信号ルーティング、最小の挿入損失が求められる高速デジタルチャネル

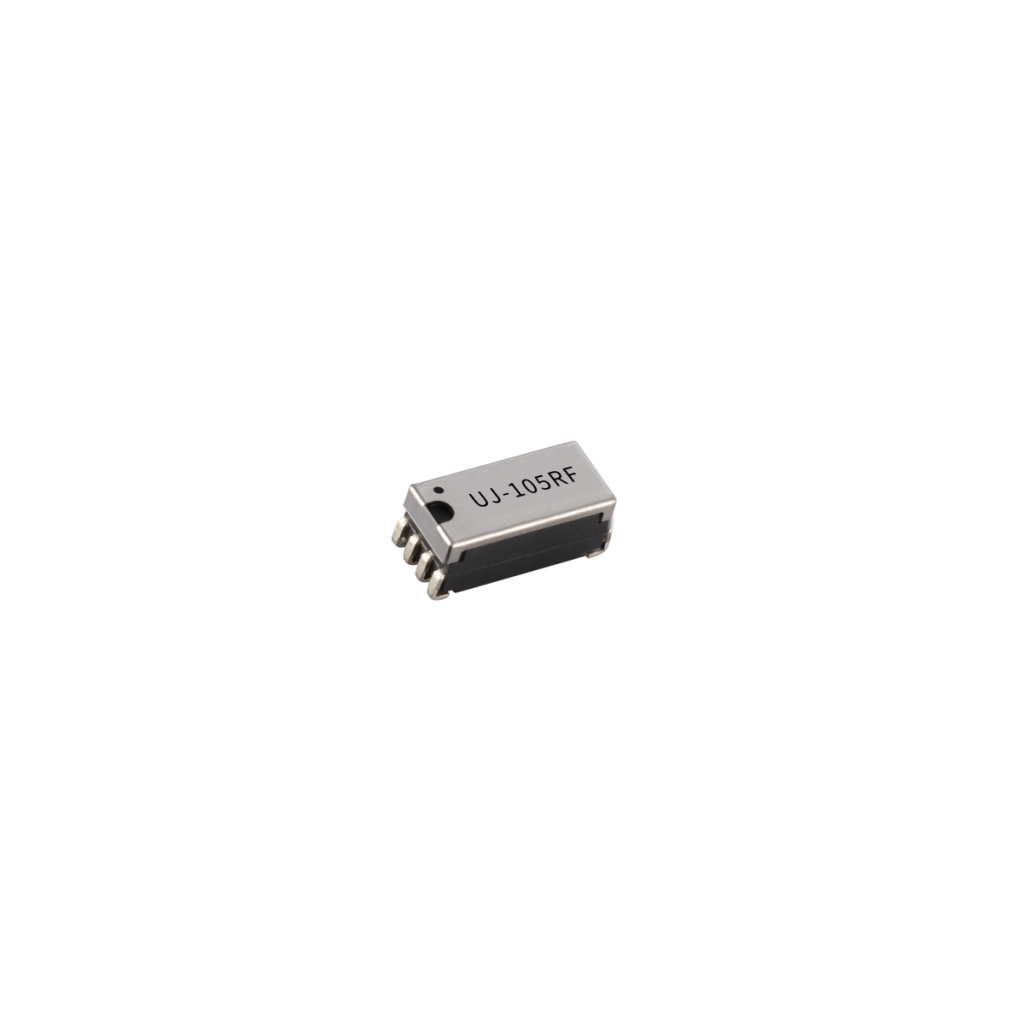

U Series	超小型ロードボード、スペース制約が厳しい条件でのマルチGHz RFおよび高速Gbpsデジタルスイッチング

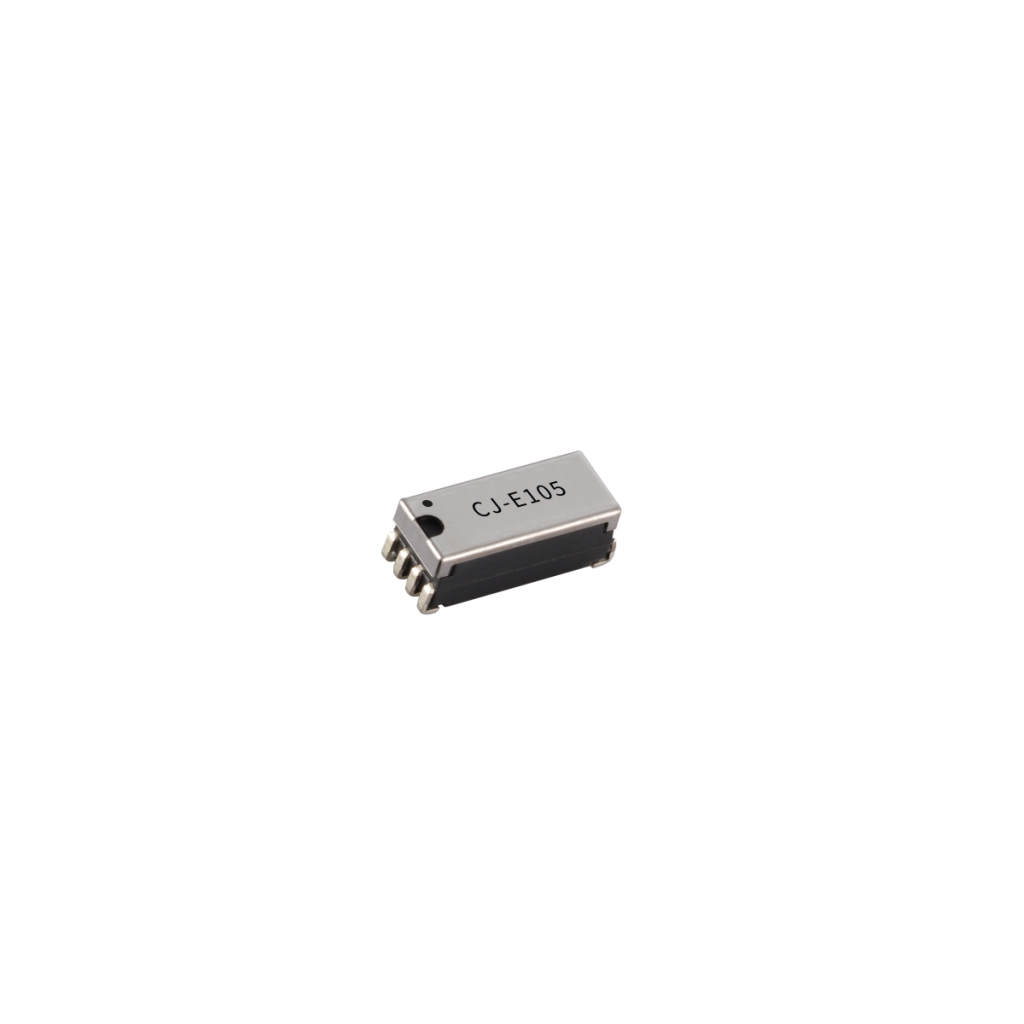

C Series	RF／デジタル／アナログのミックスドSoCテスト向け高密度表面実装リレーマトリクス
M Series	汎用SoCピンエレクトロニクス、機能試験パス、ミックスドシグナルルーティング。Form A接点を1Aおよび2Aで用意

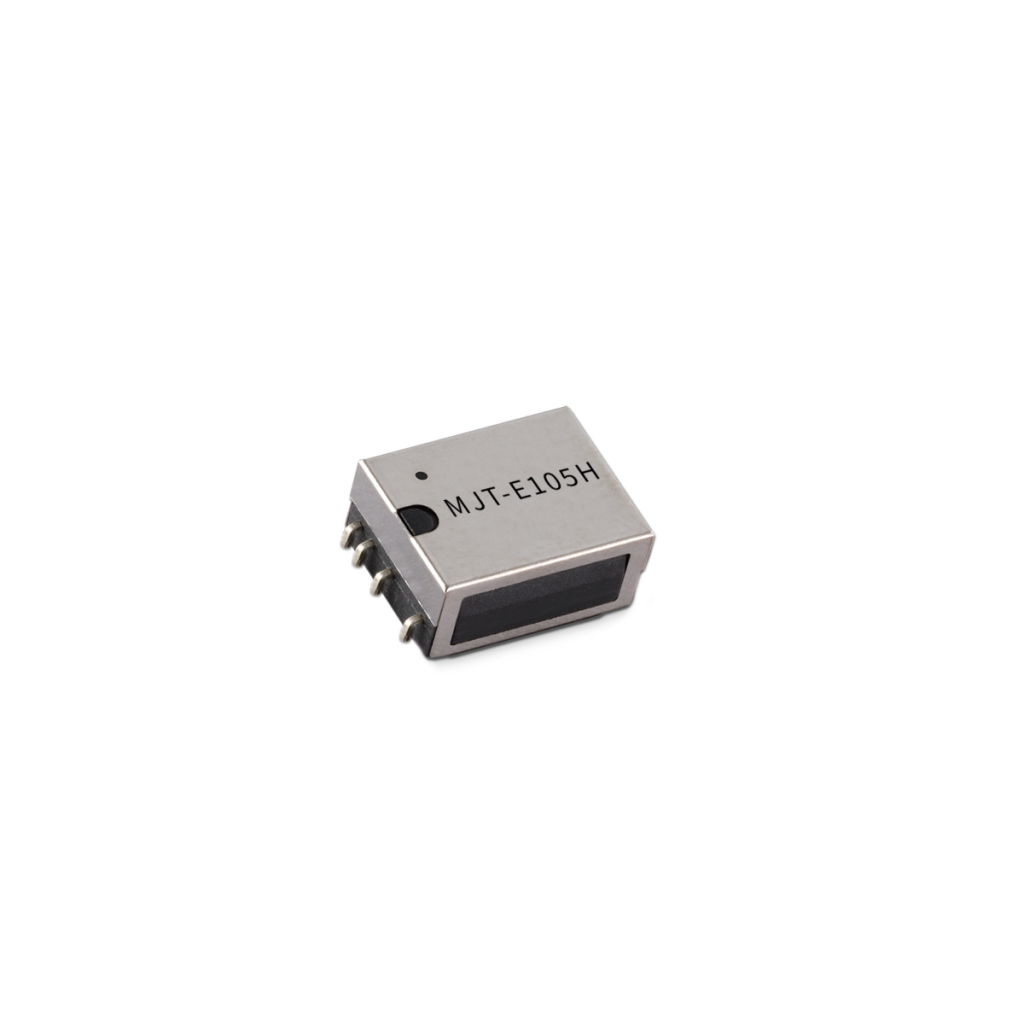

MT Series	高速シリアルインターフェース向け差動信号スイッチング。Form C（1C、2C）を用意

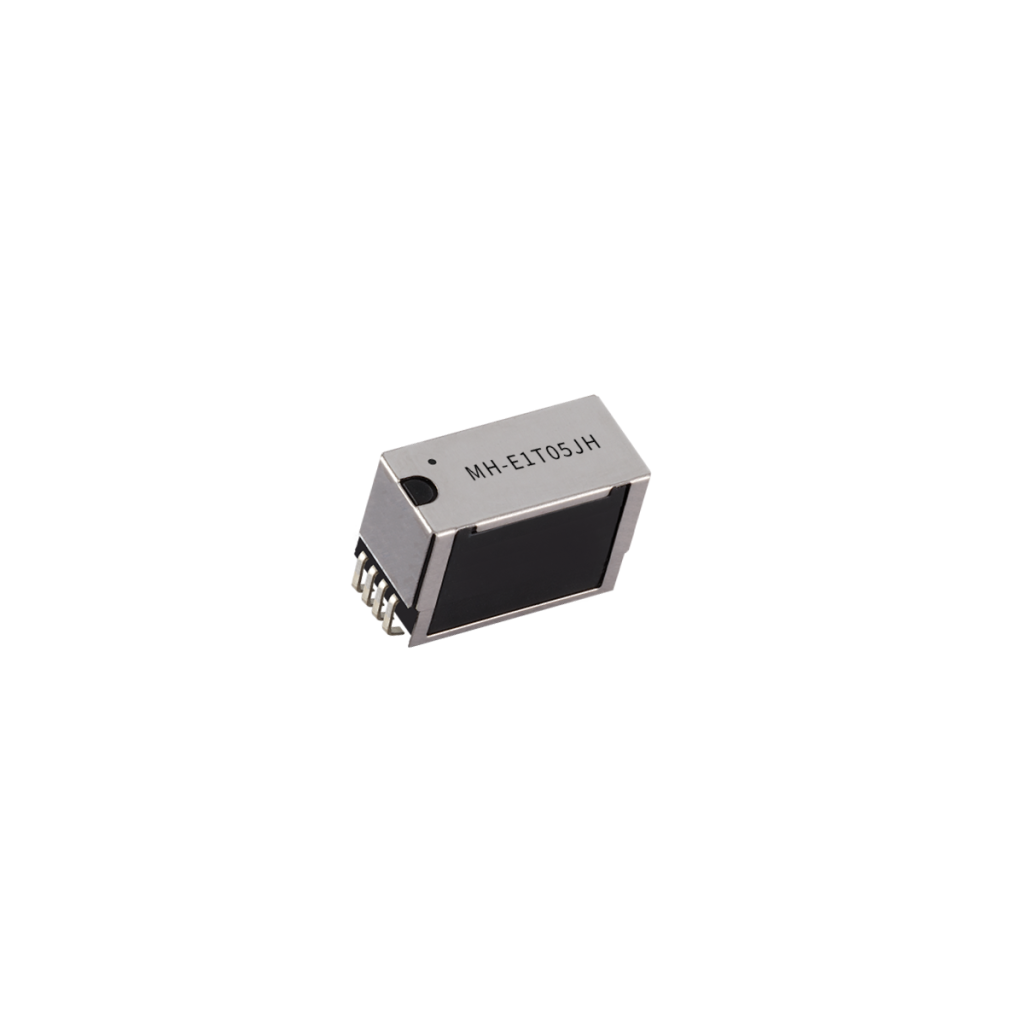

MH Series	超多チャネルのリレーマトリクス、ICT/FCTスタイルの高密度SoCテストシステム。超小型リレーで、Form C（1C）を用意

これらのシリーズ全体で、インピーダンス制御、低挿入損失、高絶縁、長寿命、高密度レイアウトでの一貫した性能に重点を置いています。

RFスイッチング部品の選定だけで終わらせない：RF信号パスを検証

適切なRFリレーの選定は課題の一部にすぎません。実機での性能を検証してこそ、システムに対する真の確信が得られます。

Standex Detectはスイッチング部品にとどまらず、開発プロセスの加速を目的に設計されたRF評価ボードを提供しています。マルチGHz帯で動作する場合、モデルと実機挙動のわずかな差異でも歩留まりや性能に影響することがあります。

当社のRFデモボードにより、エンジニアは次を実施できます：

挿入損失、絶縁、リターンロスの高精度評価
PCBレイアウトおよび信号ルーティング戦略の最適化

シミュレーション／モデリングツールへの高精度データ入力
半導体テストシステムの検証までの時間短縮

結果は？
設計サイクルの短縮と、最終システム性能に対する確信の向上。

RFデモボードエンジニアリングガイド：

最も成功しているRFテスト設計は、思い込みに頼りません。実環境に整合した実測データに基づきます。そして、それを提供するのが当社の評価ボードです。

エンジニアリングガイドをダウンロード

Standex ElectronicsによるRFボードエンジニアリングガイドの表紙。コネクタ付きの黄色いRFボード画像と、RFテストシステムおよびSoCテスタにおけるリードリレー評価に関するタイトルテキストを含む。Standex Detect

Consult with an application engineer.

結論

SoCデバイスがRF、高速デジタル、高精度アナログ機能をさらに統合していくにつれて、テストシステムのスイッチング部品に求められる要求も増大し続けています。代替スイッチング技術も存在しますが、RFリードリレーは、信号品質、信頼性、スイッチング速度、実装密度という独自の組み合わせにより、実績のある広く採用されたソリューションであり続けています。

SoCテストにおける電気的／機械的課題を理解し、これらの制約に基づいてリレーを設計することで、Standex / Sanyuは、幅広い用途で高精度・高再現性・高スループットの半導体テストを実現するRFリードリレーソリューションを提供しています。
