Industry 4.0倉庫管理を推進する中核センシング技術：エンジニア向けテクニカルガイド

特にサポートが必要な領域があれば、以下のセクションのいずれかに飛んでください：

• はじめに
• スマート倉庫システム向けコアセンシング技術
  • リードスイッチ／リードセンサ
  • ホール効果センサ
  • ギアトゥースセンサ
  • 液面センサ
• 電源・信号マネジメント技術
  • リードリレー／光MOSFETリレー
  • フォトカプラ
• これらの技術がIndustry 4.0の主要機能をどう実現するか
• ホール効果センサがAGVのナビゲーションとモーション制御を改善する仕組み
• モバイルロボティクスにおけるリードスイッチ用途：エンジニアリング概要
• センサ統合のベストプラクティス
• まとめ

はじめに

Industry 4.0の倉庫では、機械的衝撃、EMI、熱サイクル、連続稼働のマシンデューティに耐えつつ、高信頼・低レイテンシのセンシング／スイッチング素子が求められます。AGV、AMR、スマートコンベヤ、ロボット作業セルを設計するエンジニアリングチームは、リードスイッチ、ホール効果センサ、ギアトゥースセンサといったコア技術を用いる非接触磁気センサ、ならびにアイソレーションリレーに大きく依存し、精密で予測可能な制御と運用の可視化を実現しています。

このエンジニアリング指向のガイドでは、これらのコンポーネントを最新の物流自動化システムに組み込む利点を解説します。

スマート倉庫システム向けコアセンシング技術

リードスイッチ／リードセンサ

リードスイッチは、そのシンプルさ、絶縁特性、そして無消費電力動作により、産業用センシングにおける定番の選択肢であり続けています。

エンジニアが採用する理由

• 真の絶縁：気密封止接点により、汚染に起因する故障モードを排除します。
• 待機時の消費電流ゼロ：バッテリ駆動のモバイルプラットフォームやIoTノードに最適です。
• 非接触スイッチング：機械的なアクチュエーションや摩耗箇所がありません。

代表的なエンジニアリング用途

• ドア／カバー／ベイの確認
• ビンの着座および在位検出
• モジュール式電気機械アセンブリにおけるアライメント確認
• モバイルロボティクスにおける低消費電力のウェイクアップ用スイッチング

リードスイッチは、磁石の位置を最適化して、特定の作動力やストローク距離に合わせ込みたいカスタムアセンブリにも適しています。

推奨リードセンサ

---

ホール効果センサ

ホールセンサは、速度、位置、角度測定に対して、ソリッドステートの非接触フィードバックを提供します。予測可能な直線性と高速応答により、モーション制御用途に不可欠です。

エンジニアが採用する理由

• 閉ループ制御系向けの高精度リアルタイムフィードバック
• アナログ／デジタル出力オプション（スイッチ、ラッチ、レシオメトリック）
• 振動および機械的摩耗に対する高い耐性
• タイトなロボット／AGV設計に適した小型パッケージ

代表的なエンジニアリング用途

• AGV／AMR向けの車輪速度フィードバック
• モータ整流（コミュテーション）フィードバック
• コンベヤローラ位置トラッキング
• 再現性が重要となる終端位置検出（エンド・オブ・トラベル）

ホールセンサは、寿命にわたって電気特性が安定しているため、安全認証システムでは冗長構成で使用されることが多いです。

---

ギアトゥースセンサ

これらの磁気センサは、強磁性ギアまたはエンコーダホイールの回転運動を追跡します。

エンジニアリング上の利点

• 高分解能の速度／回転方向検出
• 広いエアギャップ許容
• 粉じん、油、異物があっても安定した出力

倉庫用途

• コンベヤ駆動ギアの監視
• ロボット関節の角速度検出
• 回転機器向けの予知保全データ

ホールセンサは、寿命にわたって電気特性が安定しているため、安全認証システムでは冗長構成で使用されることが多いです。

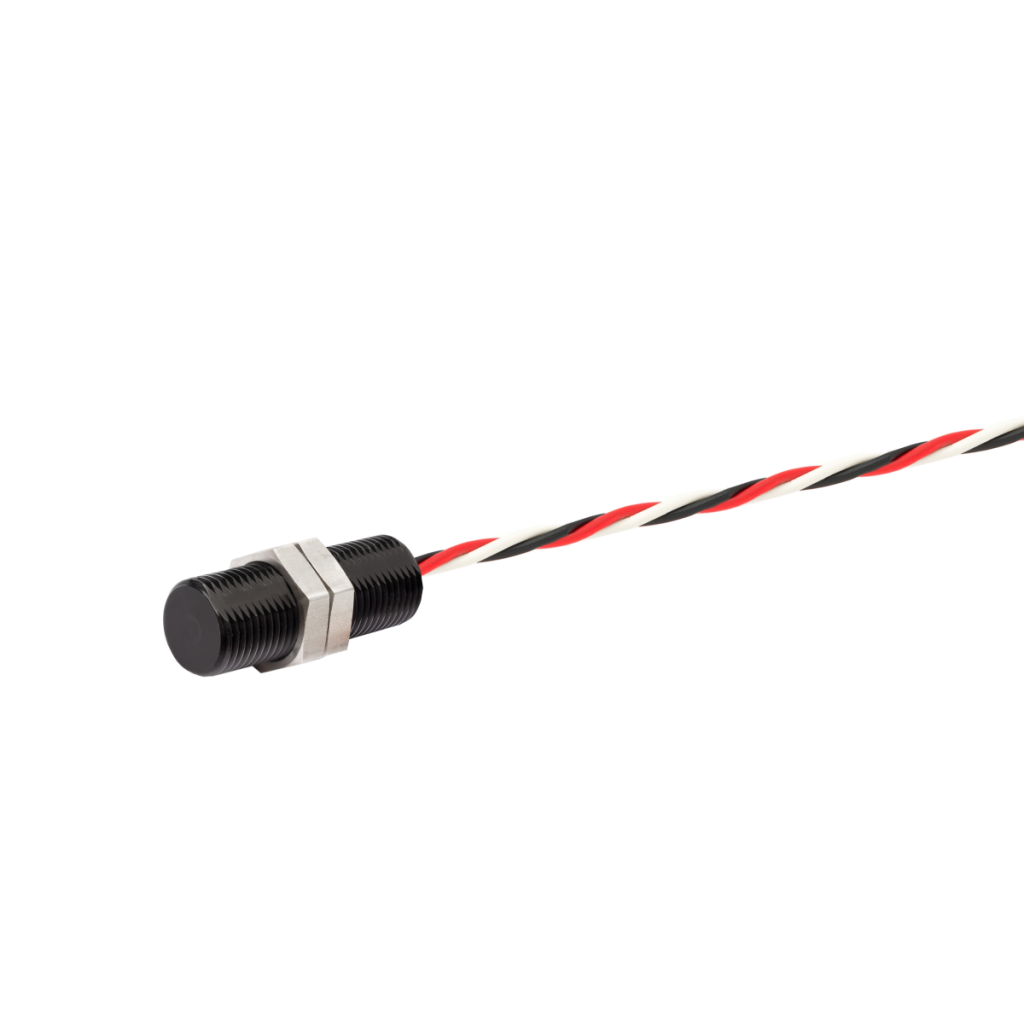

推奨ホール効果センサ

---

液面センサ

リード系およびホール系の技術は、フロート式センサに用いられ、リザーバやタンクの液位検出を行います。

自動化エンジニアにとって重要な理由

潤滑油／冷却液の液位を一定に維持することは、特に高デューティのロボットやコンベヤにおいて、稼働率と装置寿命に直結します。

推奨液面センサ

---

電源・信号マネジメント技術

リードリレー／光MOSFETリレー

これらのスイッチング部品は、クリーンで絶縁された信号経路を提供し、混在電圧のシステム設計に不可欠です。

エンジニアリング上のメリット

• 高耐圧絶縁
• 低リークおよび低損失
• 長寿命
• 微小センサ信号または中程度の負荷の高信頼スイッチング

用途

• AGV／AMRのバッテリマネジメントサブシステム
• 分散センサネットワークにおける信号ルーティング
• 産業環境における過渡スパイクからコントローラを保護

---

フォトカプラ

フォトカプラは、制御ドメイン間で安全かつ耐ノイズ性の高い信号伝送を実現します。

エンジニアが選ぶ理由

• EMIが多い環境でガルバニック絶縁を提供
• 高エネルギー過渡から繊細なマイクロエレクトロニクスを保護
• PLC、MCU、モータドライバ間の安全なデジタル通信をサポート
• モータ制御ボード、パワーステージ、ハイブリッドAC/DC制御インターフェースの定番部品です。

これらの技術がIndustry 4.0の主要機能をどう実現するか

リアルタイム資産トラッキング
信頼性の高いスイッチングとセンサフィードバックが、位置、ビン状態、設備状態監視のデータ基盤を支えます。

予知保全
回転／位置センシングにより、振動、速度、負荷のトレンドデータを提供し、故障前の保全トリガに活用されます。

インテリジェントオートメーション
AGV、協働ロボット、コンベヤ、AS/RSシステムは、決定論的な動作と安全な人機協調のために高精度なセンサフィードバックに依存します。

ホール効果センサがAGVのナビゲーションとモーション制御を改善する仕組み

AGVには、経路補正、速度制御、ドッキング位置合わせのために、高精度・低レイテンシのフィードバックループが求められます。ホールセンサは、その中核となる実現技術です。

小型フットプリントにより、ホイールハブ、駆動モータ、ステアリング機構に分散配置したセンシングにも対応します。

モバイルロボティクスにおけるリードスイッチ用途：エンジニアリング概要

リードスイッチは、シンプルさ、堅牢性、低消費電力が求められるモバイルロボティクスにおいて、引き続き重要な役割を担っています。

技術的メリット

特性	エンジニアリング上の影響
気密封止	汚染に起因する故障を排除
無消費電力	モバイルロボットのバッテリ寿命を延長
耐衝撃／耐振動	常時移動するモバイルプラットフォームに最適
小型パッケージ	機構アセンブリへの組み込みが容易

リードスイッチは、センシングジオメトリを最適化するためのカスタム機構パッケージにも対応しています。

まとめ

Industry 4.0の倉庫は、AGVのホイールハブからコンベヤのギアボックス、ロボットのエンドエフェクタに至るまで、各サブシステムへ戦略的に統合された、耐久性・高精度・低消費電力のセンサおよびスイッチング素子に依存しています。
リードスイッチ、ホール効果センサ、ギアトゥースセンサ、リレー技術は、最新の自動化アーキテクチャに必要な基盤となる信頼性と再現性を提供します。
