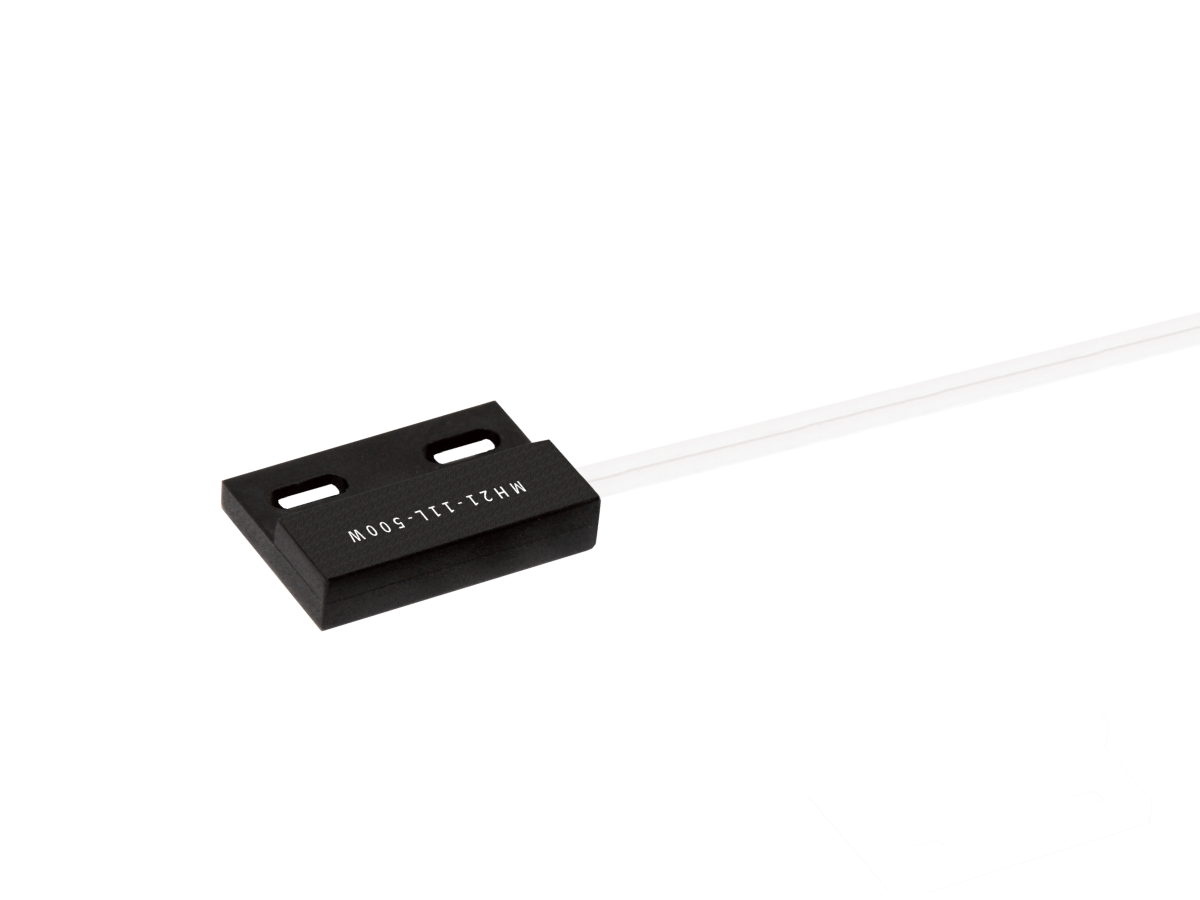

MH21シリーズ ホールセンサー

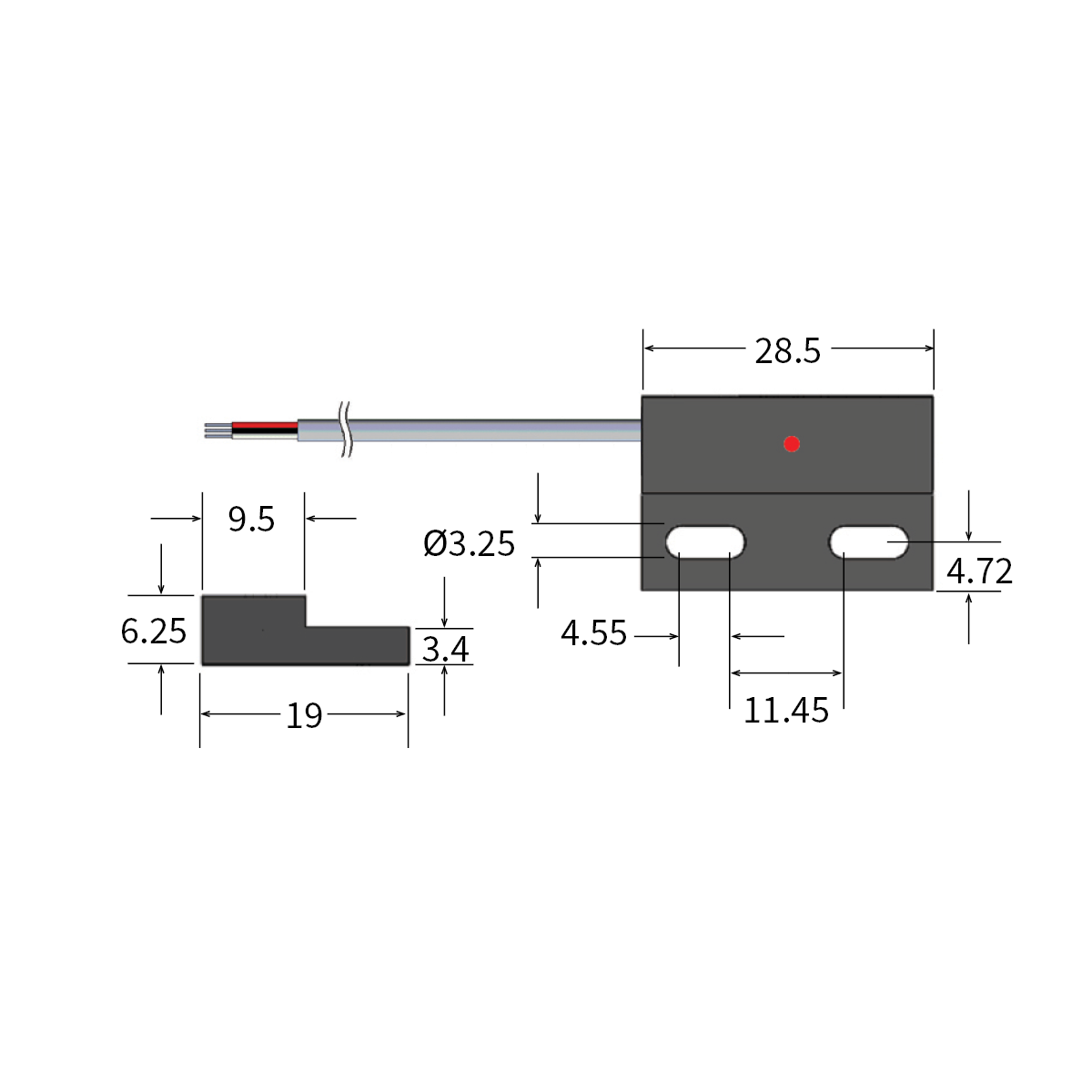

MH21シリーズのホール効果センサは、過酷な環境下でも高い精度と耐久性を発揮するよう設計されています。ケーブル端子を備えた堅牢なフランジ取付けの角形ケースに収められており、ソリッドステートならではの高い信頼性と、広い温度範囲にわたる安定した性能を実現します。

設計上の注意事項：

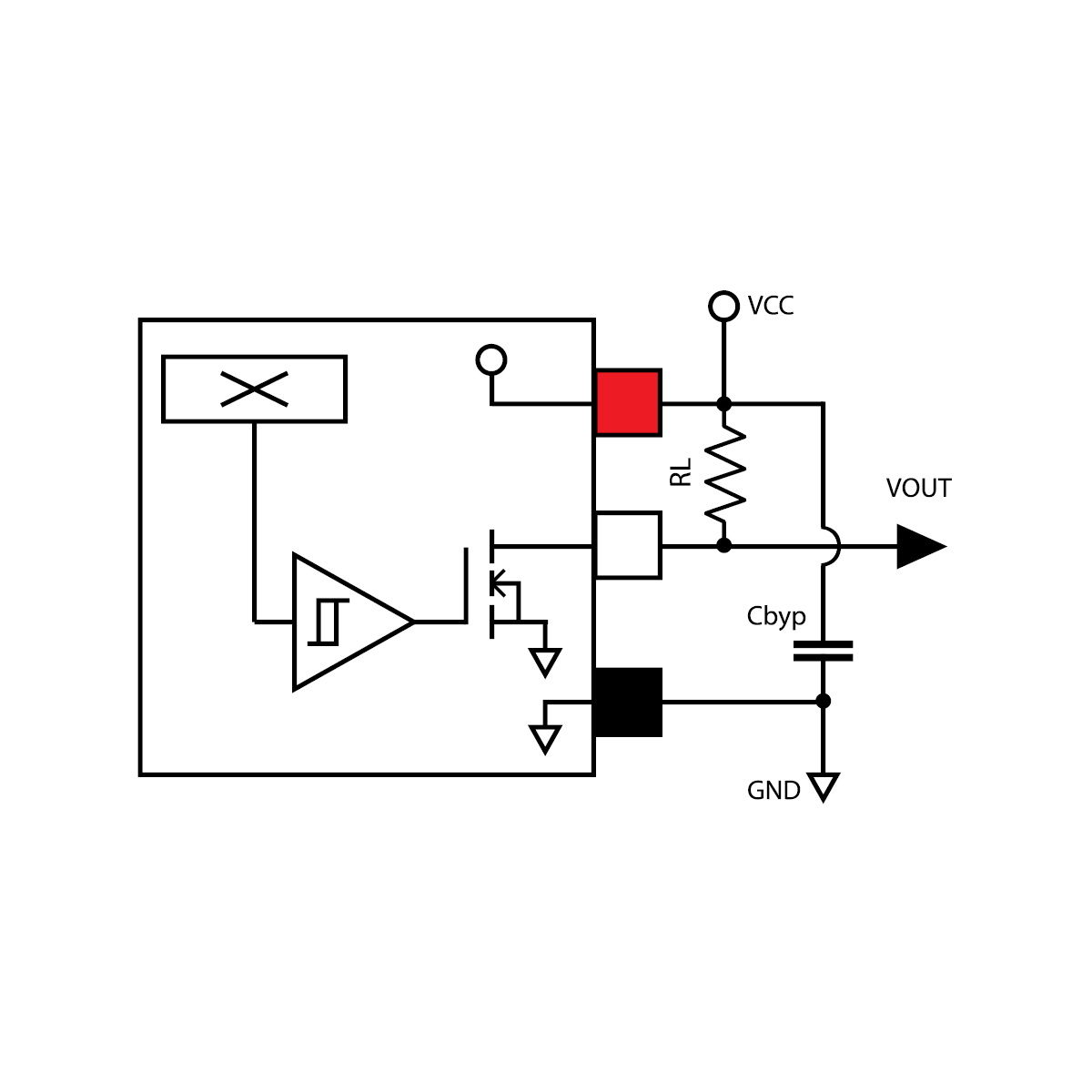

• シンク出力の場合、VCCとVOUTの間に外付けプルアップ抵抗（RL）を追加してください。
• 外来ノイズを最小化するため、センサ近傍にバイパスコンデンサ（CBYP）を配置してください。

• 複数の出力オプション：多様なアプリケーション要件に合わせ、スイッチ、ラッチ、マイクロパワー構成に対応します。
• 低消費電力：マイクロパワー品は2.5～3.5Vで平均電流わずか5μAで動作し、業界標準より大幅に低消費電力です。
• 高温動作対応：標準動作範囲は-40°C～+85°Cで、より高温対応のバリエーションも用意しています。
• 安定した動作点：環境条件が変動しても、安定したセンシング性能を実現します。
• 小型・カスタマイズ対応：省スペース用途に最適で、柔軟な設計オプションに対応します。

• 速度検出
• 表面実装設計
• プログラマブルおよび極性検出システム
• 産業、車載、民生用電子機器
