PR560シリーズ リードスイッチ

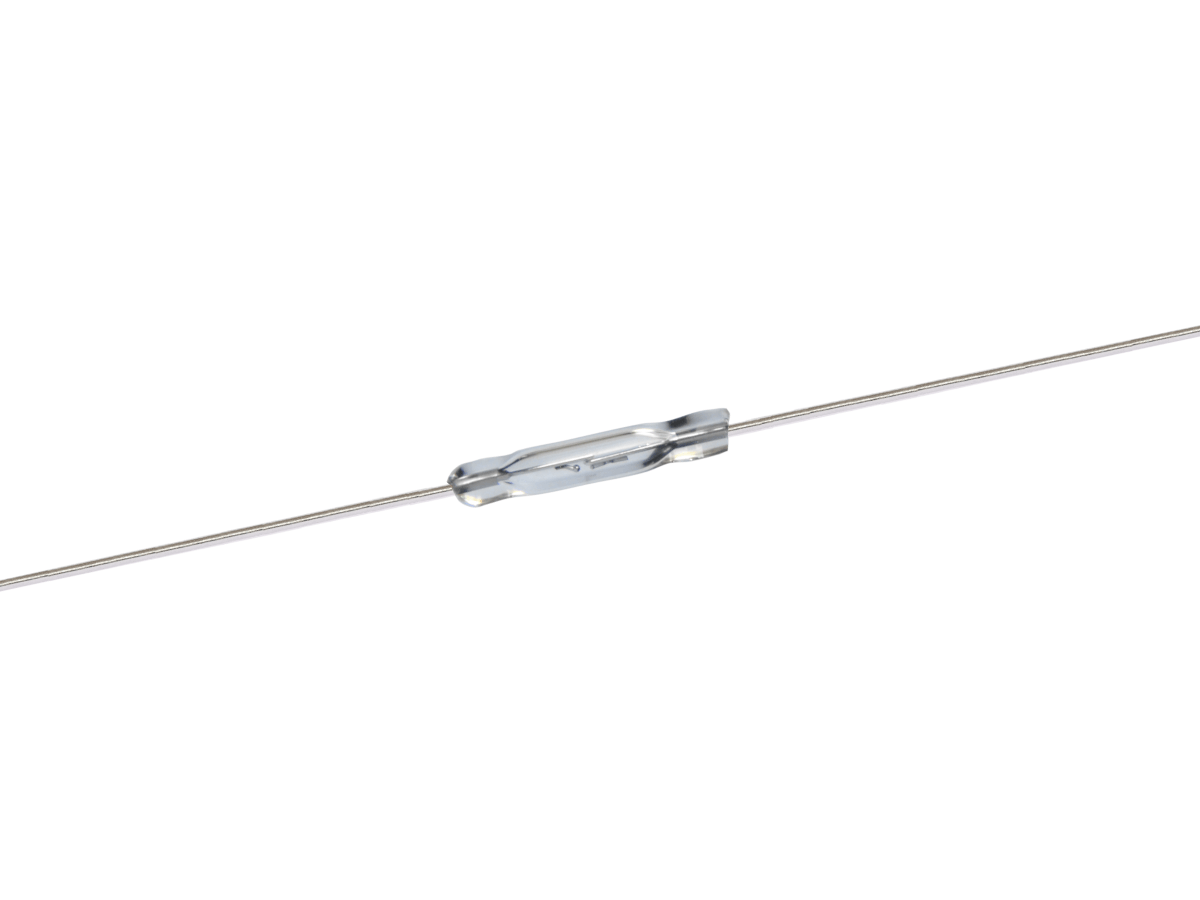

PR560 Seriesは、高電圧のACおよびDC用途向けに設計された小型SPST-NO（Form A）リードスイッチです。ガラスボディ長14.2 mm、外径2.3 mmで、最大スイッチング電圧250 VAC / 100 VDC、最大スイッチング電流1.0 Aに対応し、定格電力は10 Wです。
不活性ガス中で気密封止されており、PR560は過酷な環境下でも長期信頼性と安定した性能を実現します。全長54.0 mmに加え、幅広い動作感度範囲（20～50 AT）を備え、中電力スイッチングが求められる産業機器、自動車、家電用途に最適です。
- シンプルなオン/オフ切替向けのForm A接点構成
- 定格：10 W、250 VAC / 100 VDC、スイッチング電流 1.0 A
- 省スペース実装に適したコンパクトなガラスボディ（14.2 mm）、外径 2.3 mm
- 不活性ガス封入の気密封止接点により、耐久性・耐食性を向上
- 磁気作動式で外部電源不要
- 柔軟な磁気作動に対応するワイドな吸引感度範囲（20～50 AT）
- 全長 54.0 mmで多様な取付けに対応

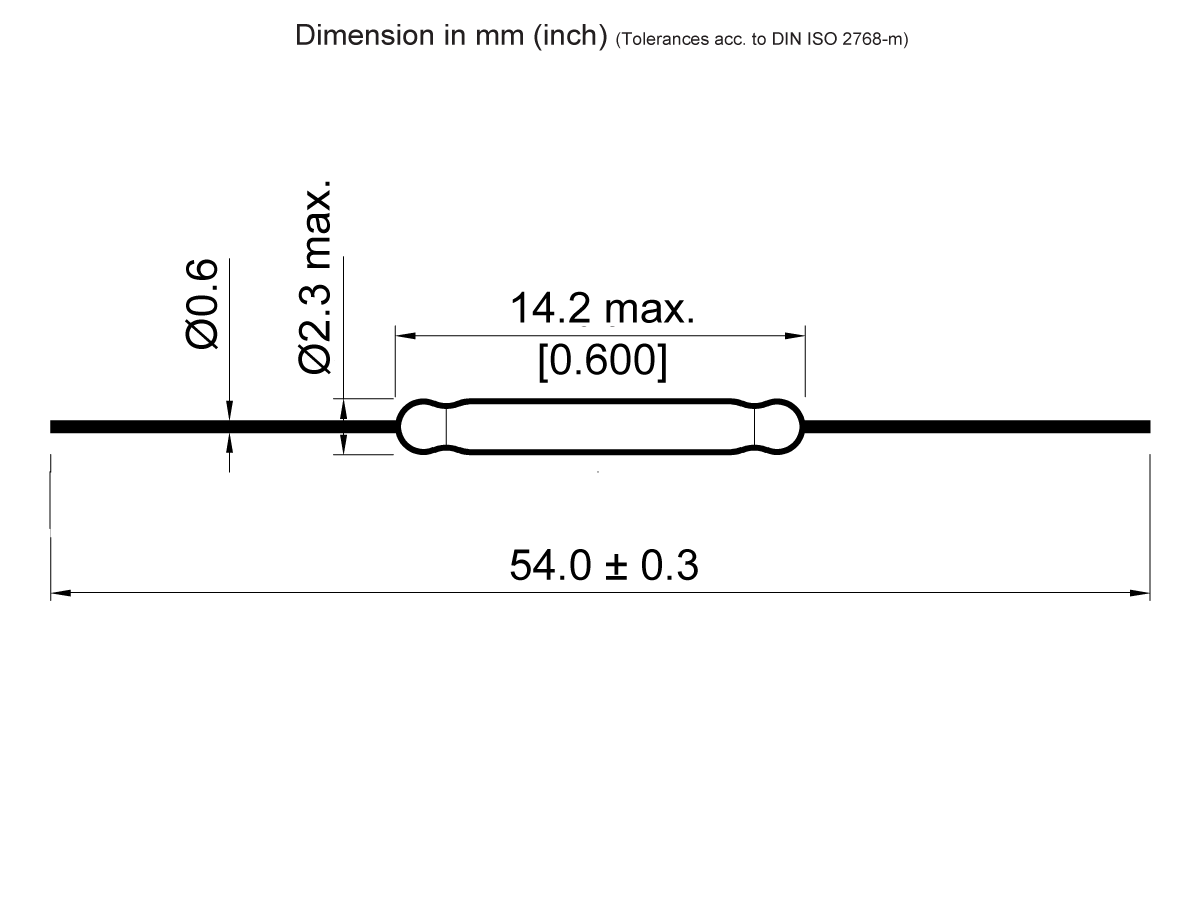

| 全長 mm（インチ） | 54.0 (2.125) |
| ガラス長 最大 mm（インチ） | 14.2 (0.559) |
| ガラス径 最大 mm（インチ） | 2.30 (0.090) |
| リード径 mm（インチ） | 0.6 (0.023) |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 動作範囲 | 20-40 AT |
| 定格電力 最大 | 10W/250 VAC/100VDC/1 Amp DC/AC |
- 産業用制御: 高電圧スイッチング、モーター制御、リレー論理
- 家電: ライン電圧スイッチング、電力制御
- 車載システム: バッテリー絶縁、高電流センシング
- 試験\u0026amp;測定機器: 高電圧環境における信号ルーティング
- セキュリティシステム: 周辺警備およびアクセス制御機器における電源スイッチング
- 流体フローシステム: ポンプ制御、バルブ駆動
