MK38シリーズ リードセンサー

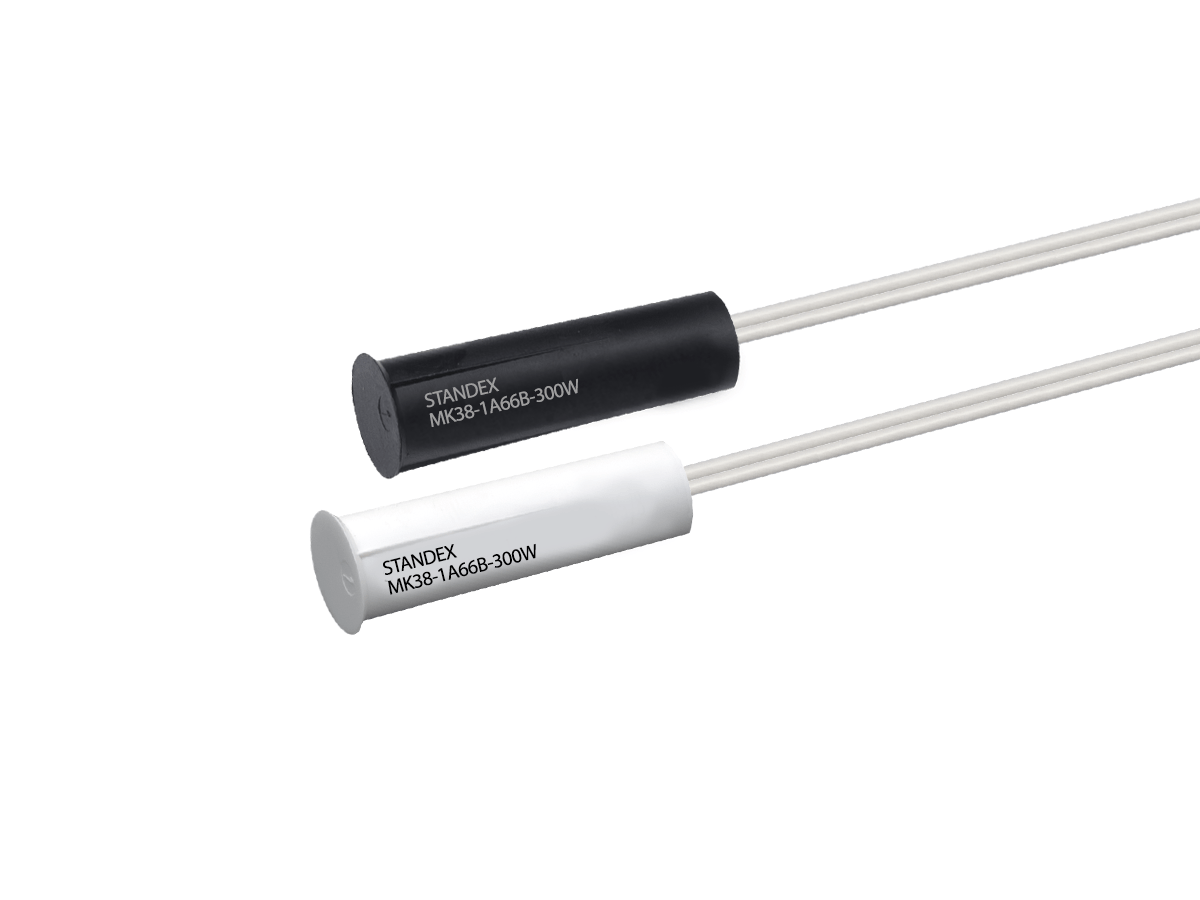

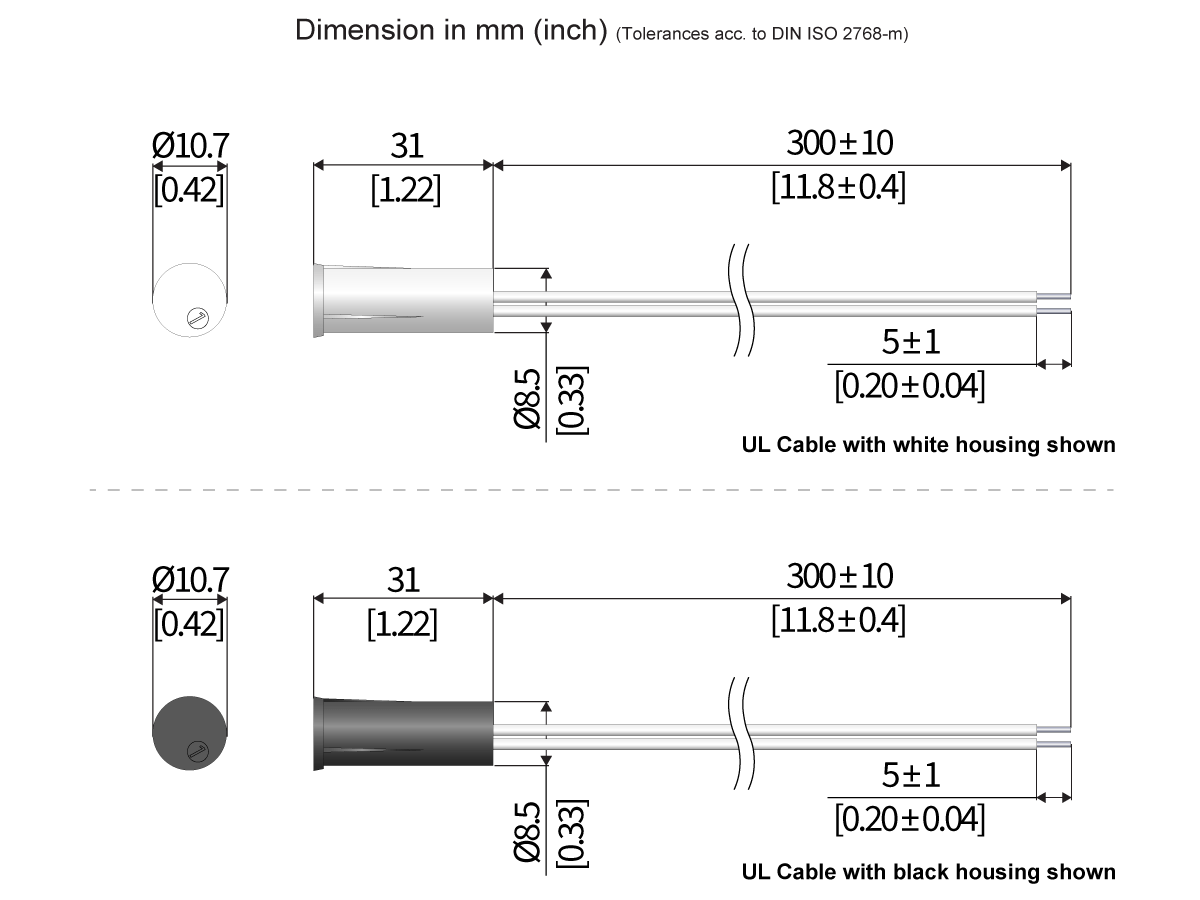

MK38シリーズのリードセンサーは、埋め込み型の磁気センサーで、ø3/8インチの穴、またはアダプター使用時はø3/4インチの穴への取り付けを想定した設計です。本センサーは圧入取り付け用に設計されており、つぶしリブによって取り付け穴内でセンサーを保持するとともに、対応するマグネットとの組み合わせに適合します。ハウジングは白と黒の両方を用意しており、ケーブルは2芯のUL認定ケーブル、または妨害ループ付きのVdS準拠ケーブルから選択できます。ant cable with a sabotage loop.
本センサーは、対応するM38マグネットとの組み合わせが一般的です。また、スイッチング距離を短くしたい場合は、M36およびM37マグネットとの組み合わせにも対応します。
- 通常開（NO）、通常閉（NC）、SPDTのセンサロジックに対応
- 通常開（NO）の定格：10W / 180V / 0.5A
- 通常開（NO）高電力定格：100W / 300V / 1.0A
- 通常閉（NC）およびSPDTの定格：3W / 30V / 0.2A

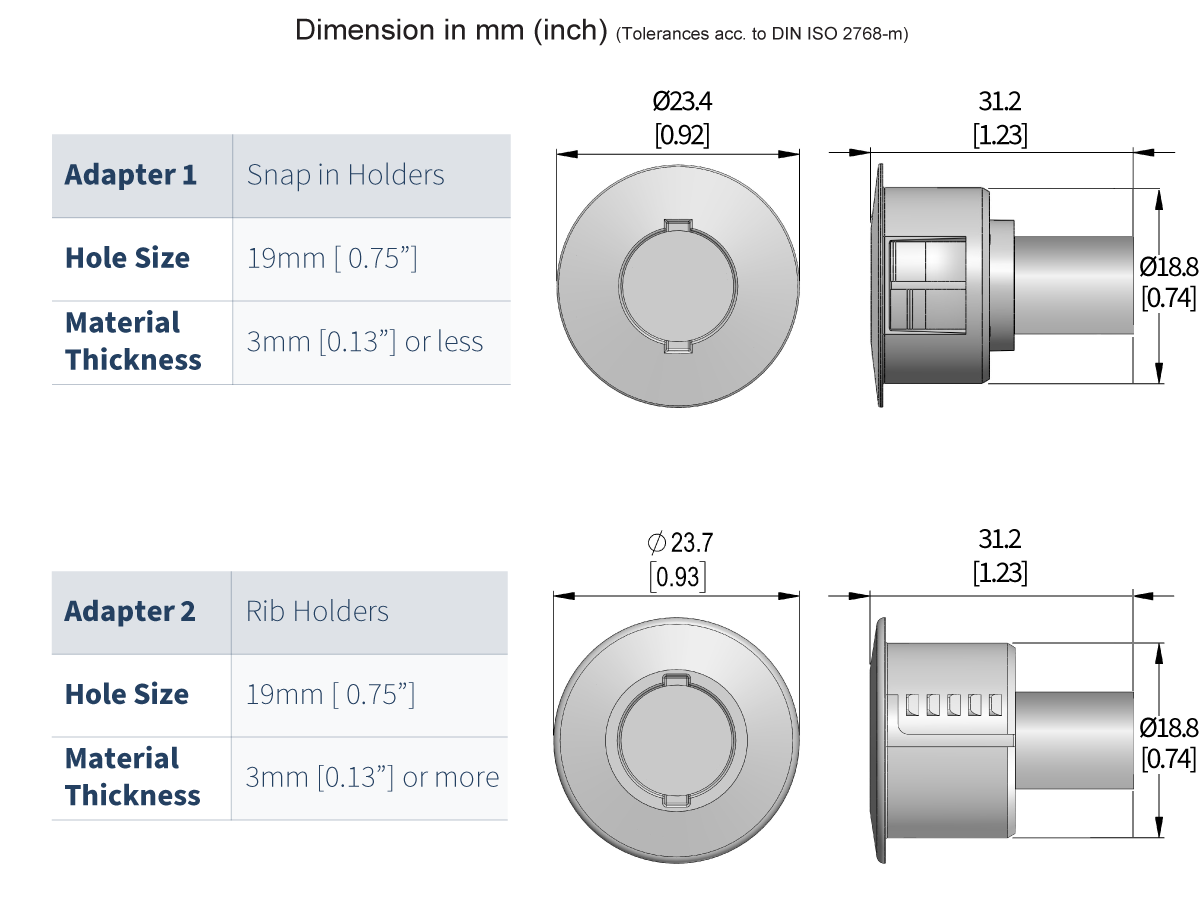

- 強磁性体材料への取り付け時に使用可能なアダプタオプション
- カスタマイズオプション：ケーブルハーネス長、コネクタオプション

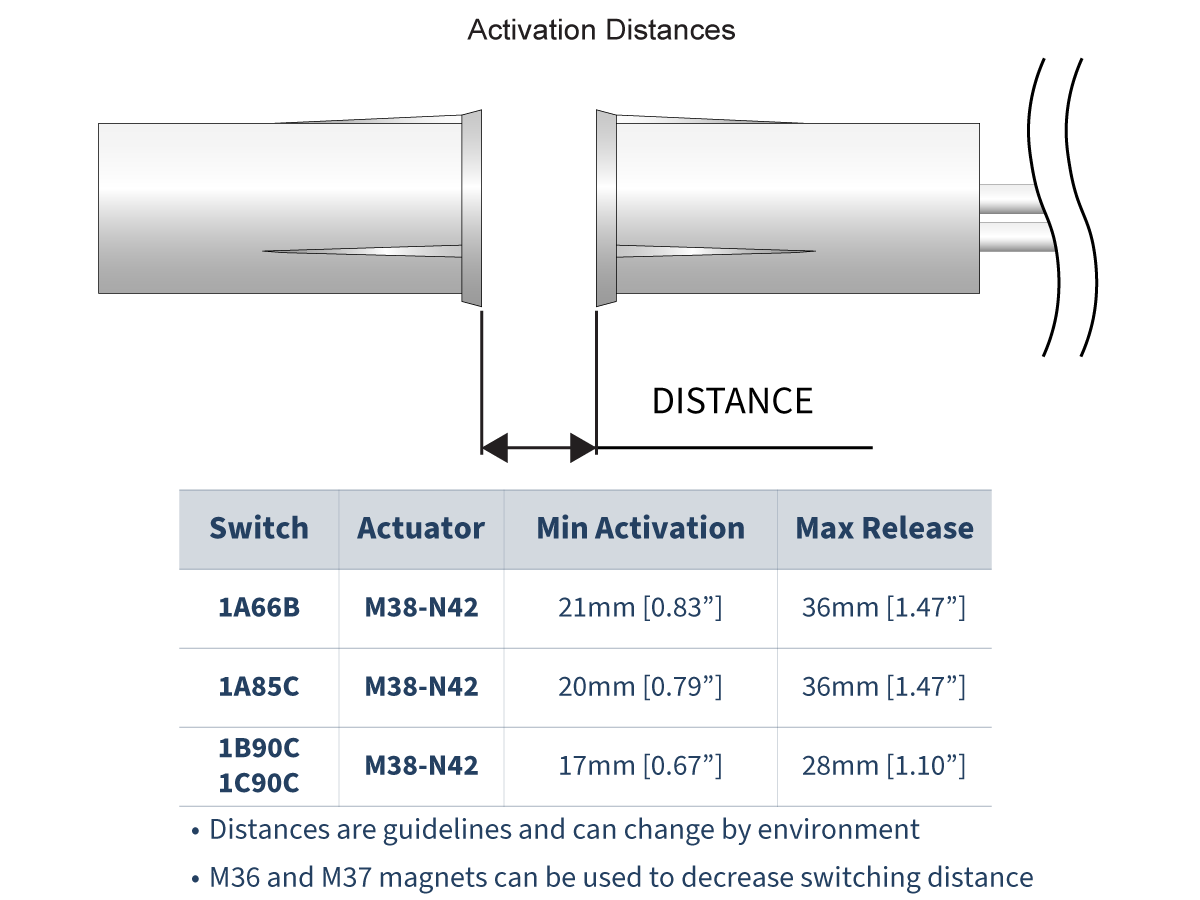

- センサは通常、対向するM38マグネットと組み合わせて使用
- 切替距離低減のため、M36およびM37マグネットとも組み合わせ可能
| 動作範囲 | 10-20 AT |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 定格電力（最大） | 10W/180VDC/0.5A |
| 定格電力（最大） | 100W/300VDC/1.0A |
| 接点形式 | 接点形式 Form B（SPST）ノーマリークローズ（N.C.） Form C（SPDT）単極双投 |
| 定格電力（最大） | 3W/30VDC/0.2A |
- セキュリティパネルおよび機械制御
- ビルディングオートメーションおよびセキュリティ
- 家庭用電化製品
- リミット検知
