DHSシリーズ デュアルホールスイッチ
DHSシリーズは、信頼性の高い非接触磁気センシングを、方向フィードバック用のデュアルデジタル出力で提供します。北極と南極の両方の磁界を検出するように設計されたDHSセンサは、方向リミットスイッチとして機能し、位置追跡、モーションコントロール、または方向確認を必要とするアプリケーションに最適です。
ソリッドステートホール効果技術に基づいて構築されたDHSセンサは、バウンスフリー動作、内部ヒステリシス、および広い温度範囲にわたって安定した性能を提供します。頑丈なハウジングと柔軟な接続オプションにより、自動車、産業、農業環境での耐久性を考慮して設計されています。

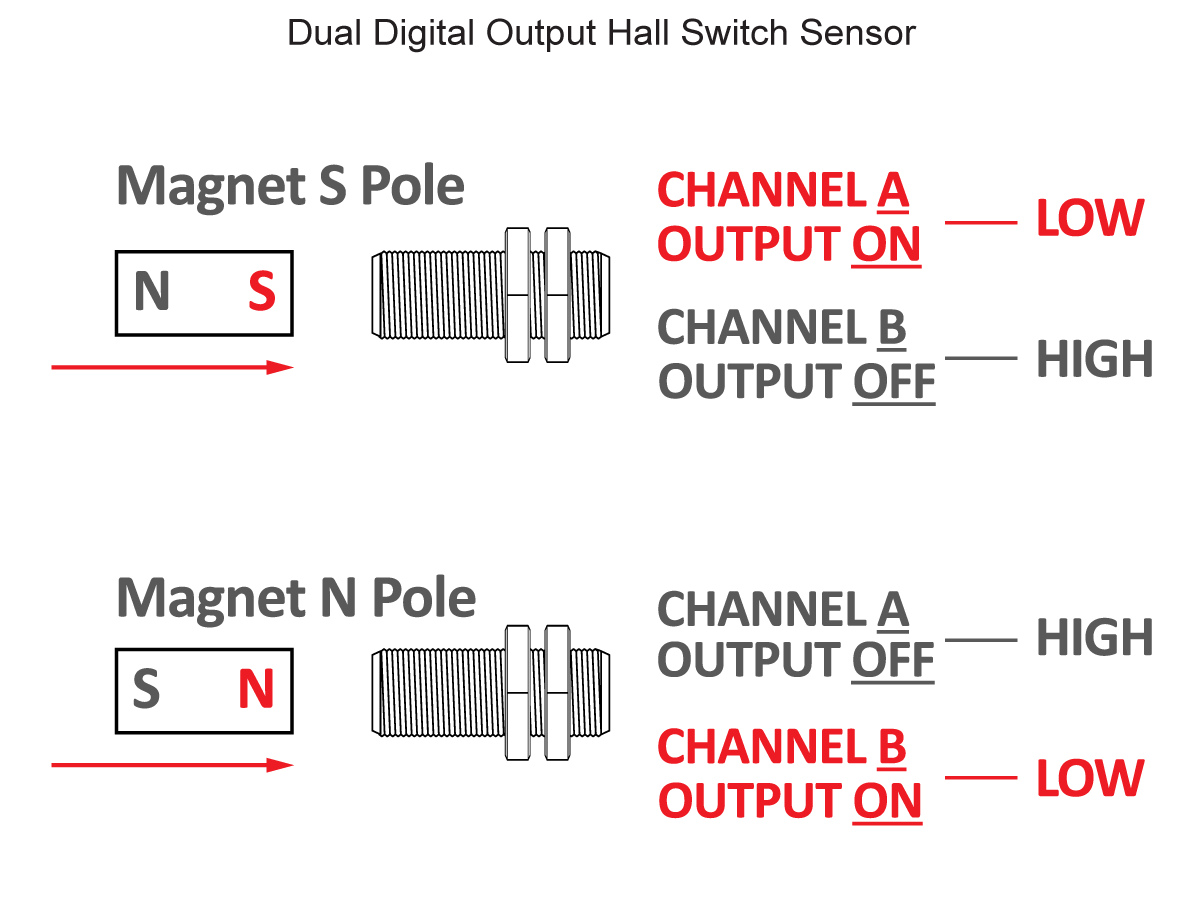

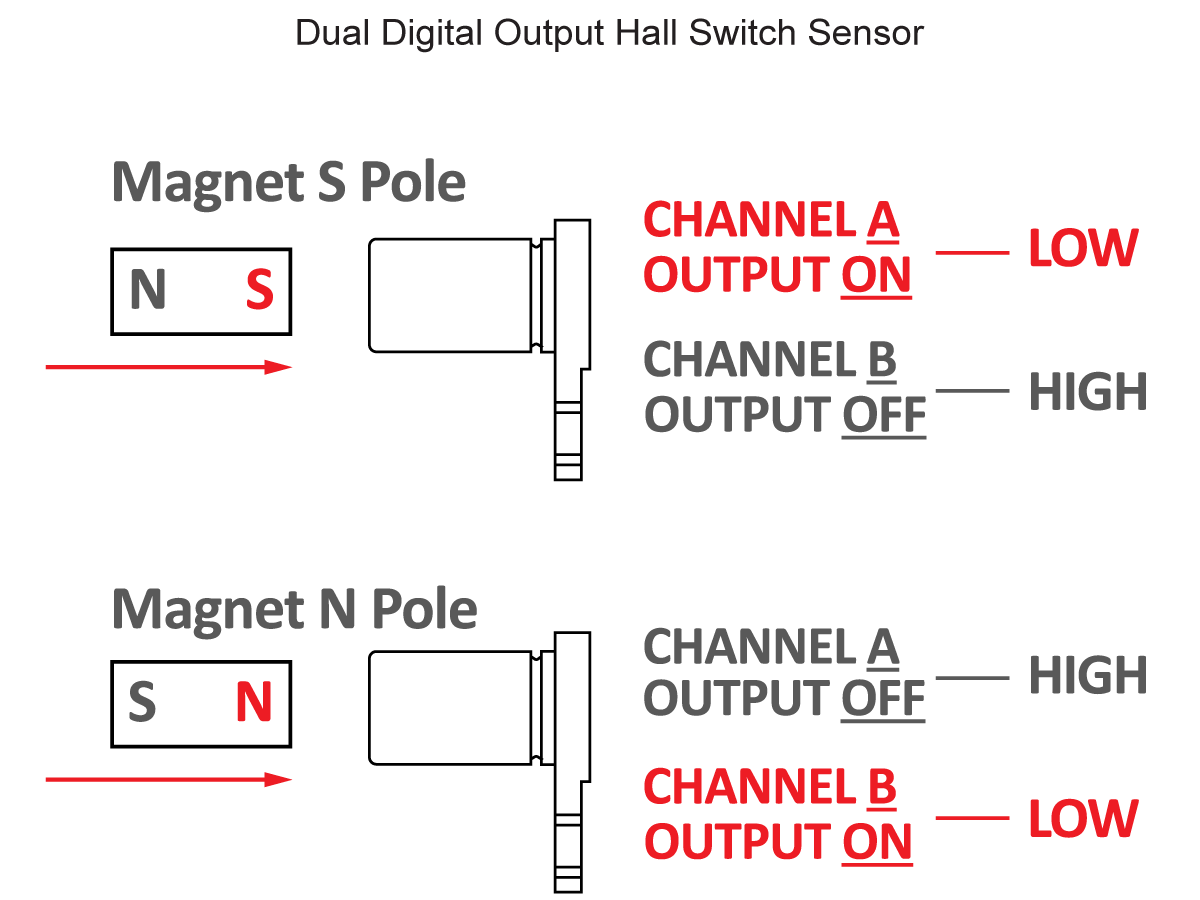

- 方向フィードバック用デュアルデジタル出力（チャンネルA & B）

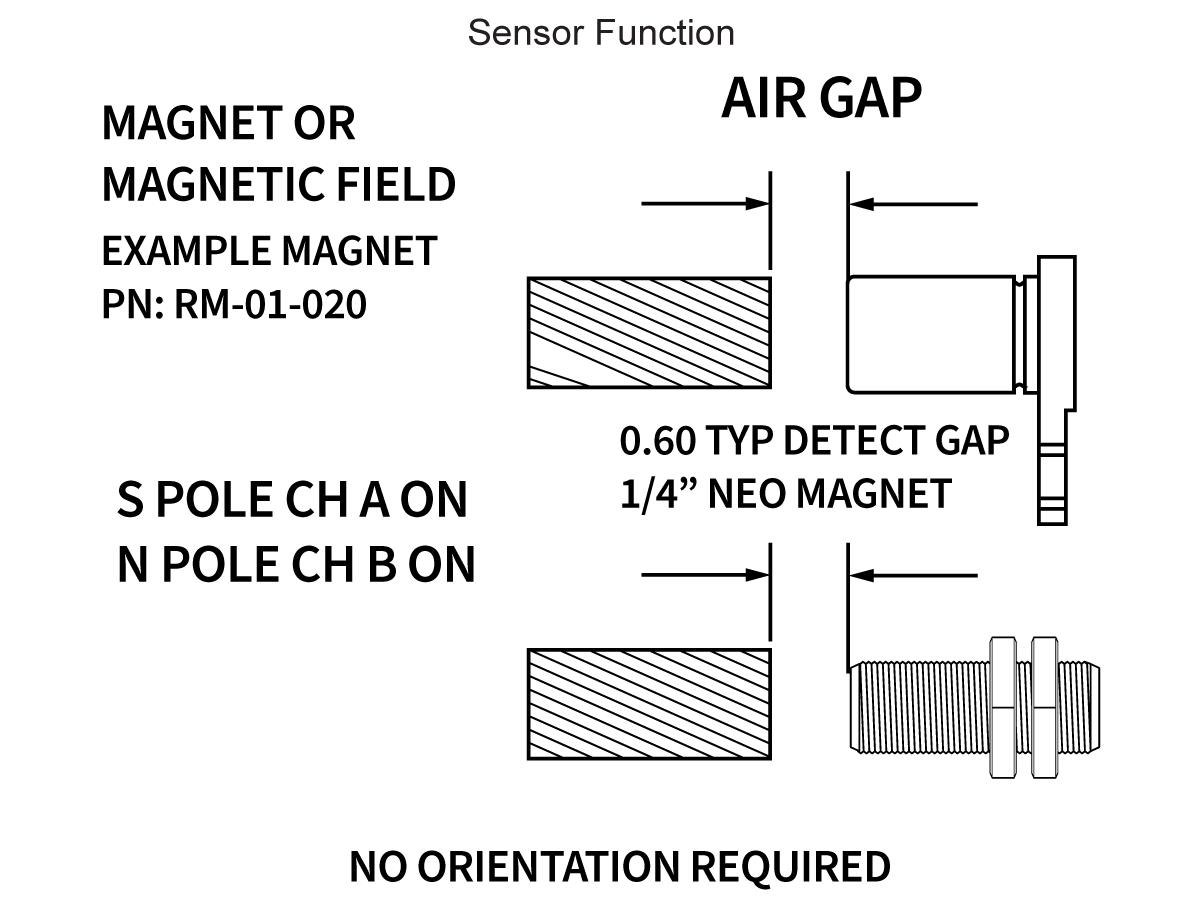

- オムニポーラ磁気検出（北極および南極感度）
- 長期信頼性の非接触ソリッドステート設計
- 内部ヒステリシスによるバウンスフリー動作
- 過酷な環境に対応する広い動作温度範囲

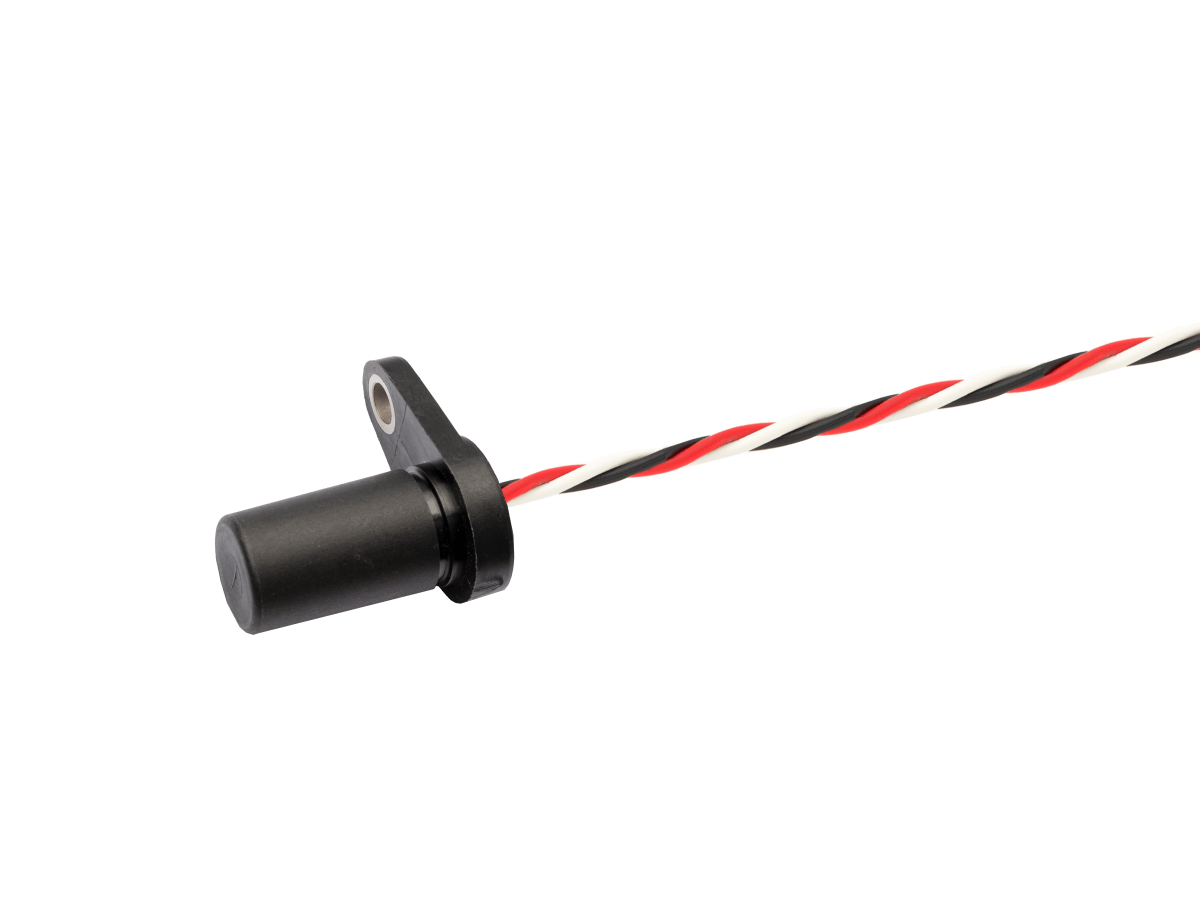

- コンパクトなハウジング：モールド、アルミニウム、ステンレススチール
- ねじまたはフランジ取付けオプションで簡単な取付け
- 方向リミットスイッチ、位置トラッキング、オートメーションシステムに最適
- フリーエンドワイヤー、コネクター付きケーブルハーネス、コネクター一体型など、幅広いコネクターオプション
| 出力タイプ | NPNタイプ |
| アクチュエータ材質 | マグネット |
| 出力周波数 | 50 kHz |
| 電源電圧、Vcc | 4.2 ~ 24V |
| 動作温度 | -40 ~ 110 C |
| パッケージ/ケース | ステンレス鋼シリンダ、ネジ切りアルミシリンダ、ネジ切りプラスチックシリンダ、ネジ切りプラスチック、フランジ実装 |
| 終端スタイル | 一体型コネクタ、コネクタ付きケーブルハーネス、フリーエンドワイヤ |
- 最小/最大位置検出
- 製造ラインでのビン/カート/トレイの位置合わせや近接の確認
- 生産とテストにおけるコンポーネントのカウントフィードバック
- 産業用・農業用アタッチメントの速度解決
- 農業機械のシャフトとギアの速度
- コンベアシステムや組立ラインの速度監視
- オートメーション機器の速度測定
- クレーンやウインチの送り速度の測定
- エンジン回転数の測定
- 車両/車輪速度の測定
- 製造業におけるプーリーシステム
- トランスミッションのギア監視
- カムとクランクシャフトのタイミング
