KSK-1A35/1シリーズ リードスイッチ

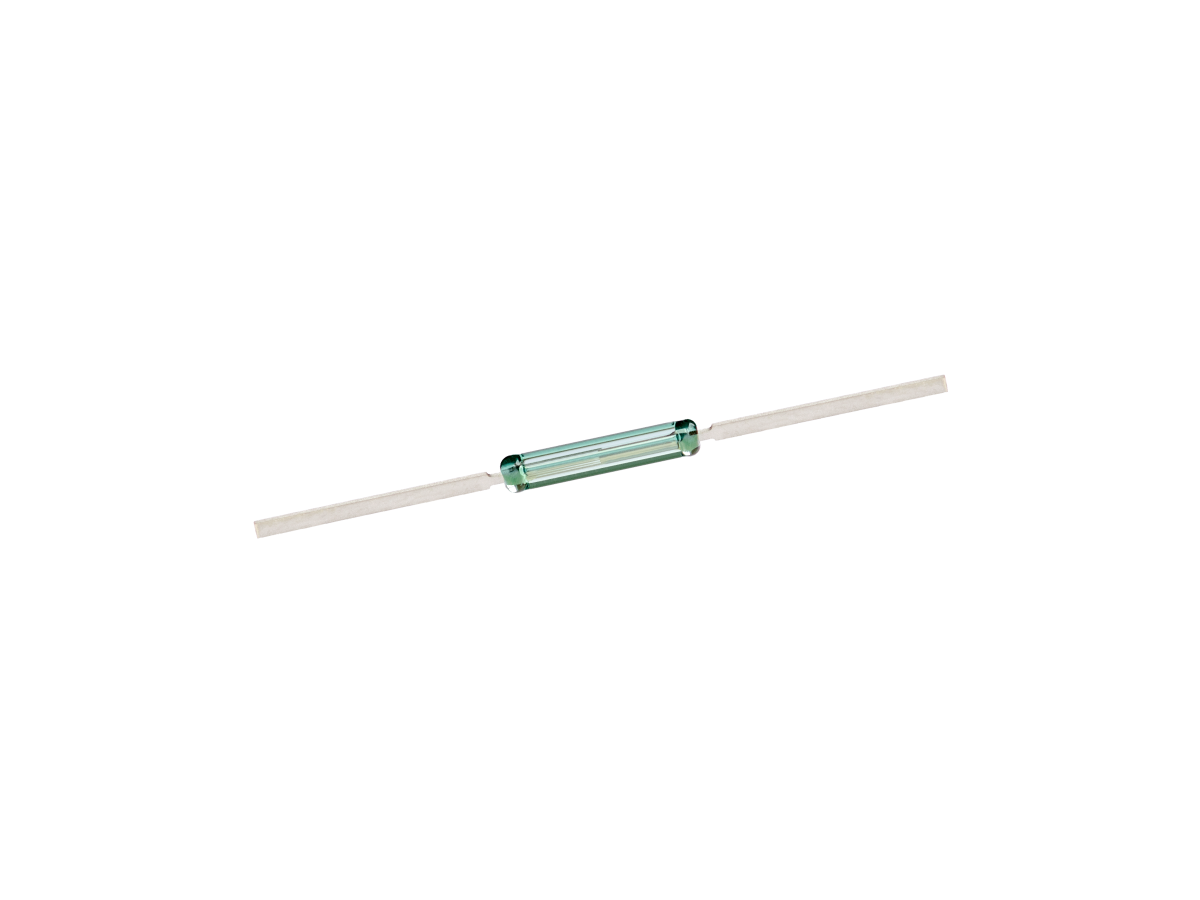

KSK-1A35/1 Seriesは、小型で高電圧対応のリードスイッチで、コンパクトかつ過酷な環境での高精度スイッチング向けに設計されています。ガラスボディ長10.5 mmとフラットリード構成を採用し、Form A接点機能に対応し、最大1,000 VDCのスイッチング電圧に対応します。
気密封止構造により長期信頼性を確保し、最適化された感度範囲により、多様な産業用途および試験用途に適しています。フラットリードは機械的安定性と、自動組立プロセスへの組み込みやすさを実現します。
- 省スペース設計に最適な小型フォームファクタ
- フラットリード設計による実装安定性向上およびPCB統合の簡素化
- 環境汚染物質から保護する気密封止接点
- 駆動に外部電源不要、低消費電力システム対応
- 高電圧対応による高要求スイッチング用途適性
- リアルタイムシステムの高精度制御に適した高速・高信頼スイッチング

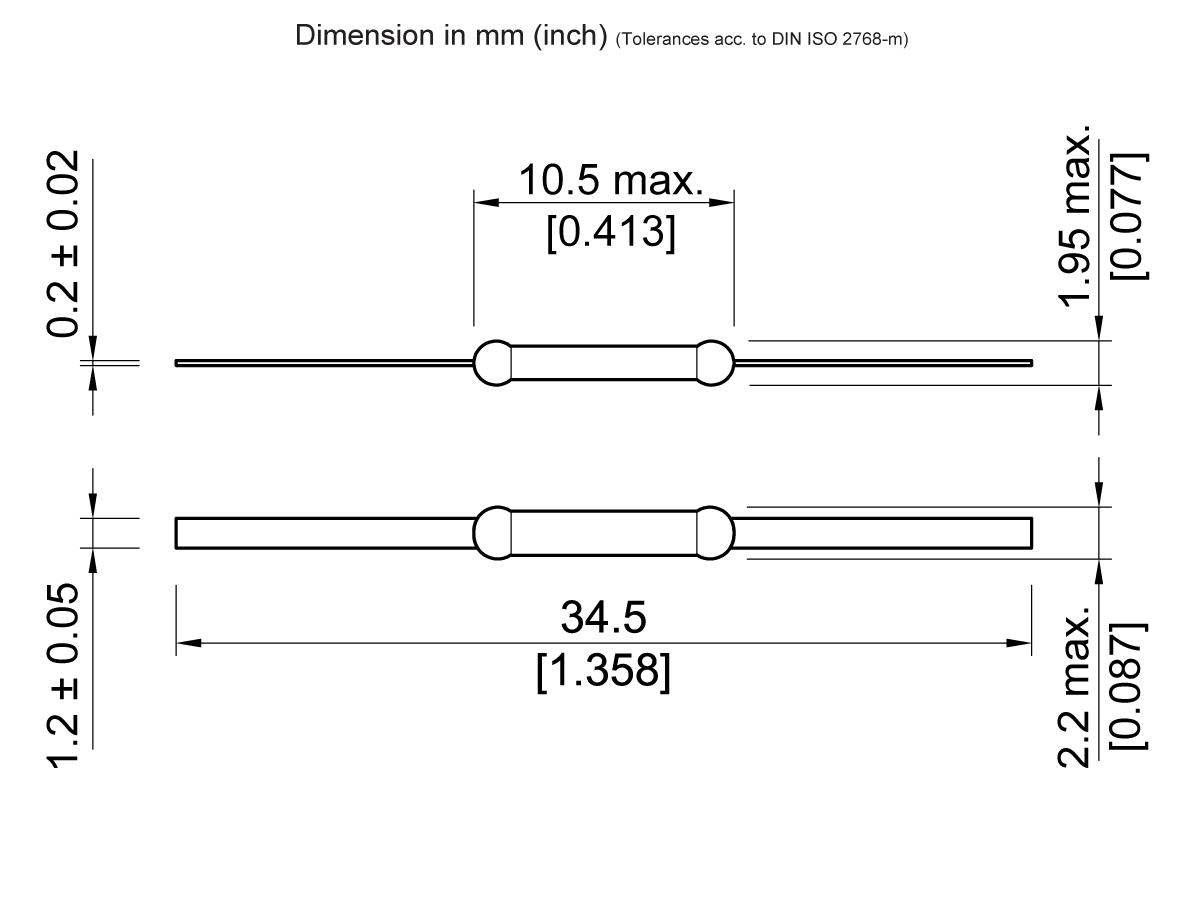

| 全長 mm（インチ） | 34.5 (1.358) |
| ガラス長 最大 mm（インチ） | 10.5 (0.413) |
| ガラス径 最大 mm（インチ） | 2.20 (0.086) |
| リード径 mm（インチ） | 1.2 (0.047) x 0.2 (0.008) |
| 接点形式 | 1A（SPST） Form A（a接点） |
| 動作範囲 | 20-35 AT |
| 定格電力 最大 | 10W/1,000VDC/0.7 Amp DC |
- 産業機器における高電圧スイッチング
- 試験・計測システム（半導体自動検査装置（ATE））
- リレーおよびリモート制御回路
- 家電製品における蓋・カバー検出
- 車載・航空宇宙向けセンサー
- 非接触アクチュエーションを要する医療機器
