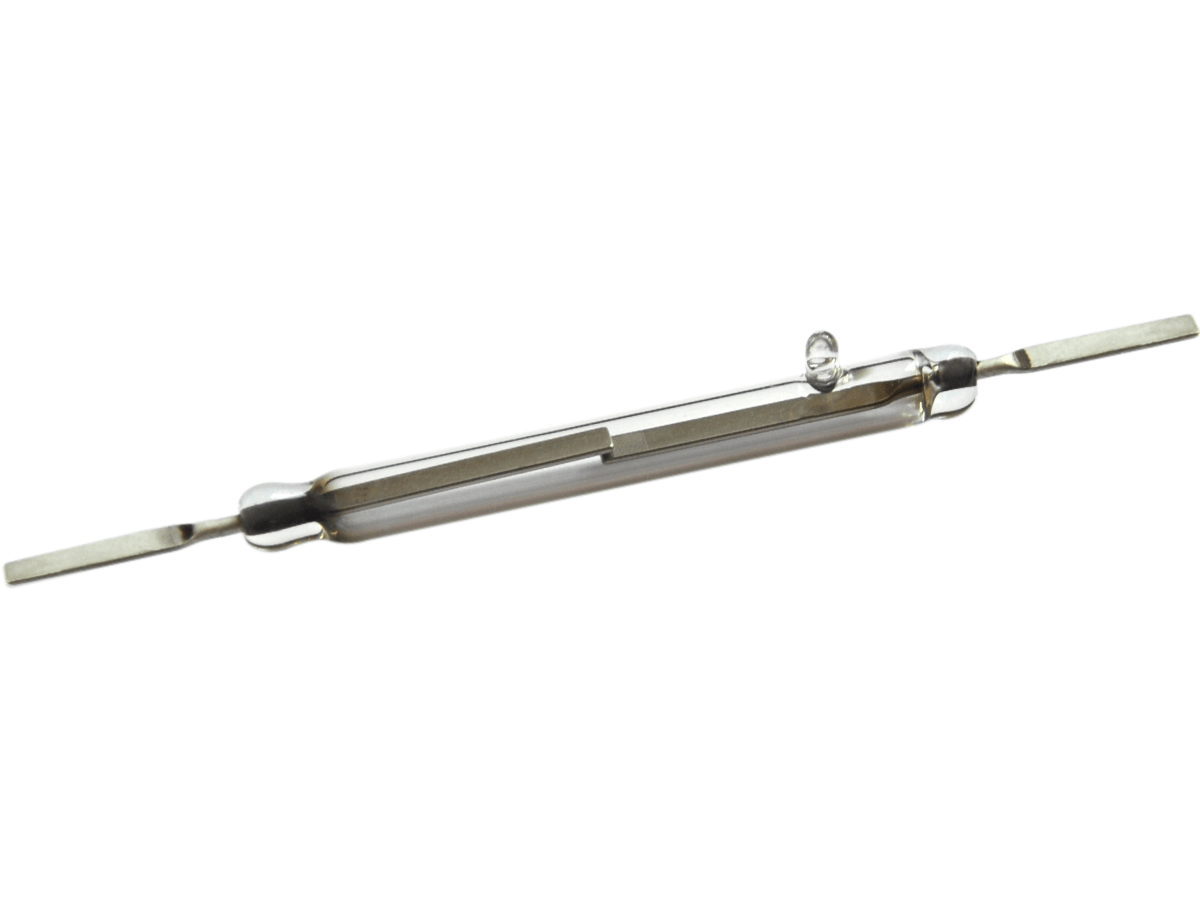

KSK-1A69 シリーズ リードスイッチ
KSK-1A69 Seriesは、堅牢な電気性能が求められる過酷な用途向けに設計された高電圧・大電流のリードスイッチ。ガラスボディの長さは53.4 mm、直径は5.4 mmで、このSPST-NO（Form A）スイッチは、最大10,000 VDCのスイッチング電圧、最大3 A DCの電流、定格電力50 Wに対応している。
フラットリード設計により、確実な取り付けと自動組立プロセスとの適合性を実現。KSK-1A69は、高電圧回路、RFシステム、試験装置など、精度と耐久性が重要となる用途に最適。
- 過酷な電気環境に対応する、最大10,000 VDCの高電圧対応
- 電力負荷の高い用途に対応する、最大3 A DCの大電流対応
- 安定した取り付けと組み立ての効率化を実現するフラットリード設計
- 気密封止されたガラスボディが、湿気・粉塵・汚染物質から保護
- 動作に電力不要で、省エネ設計をサポート
- 磁気感度の調整を柔軟に行える、幅広い動作範囲オプション（95～170 AT）

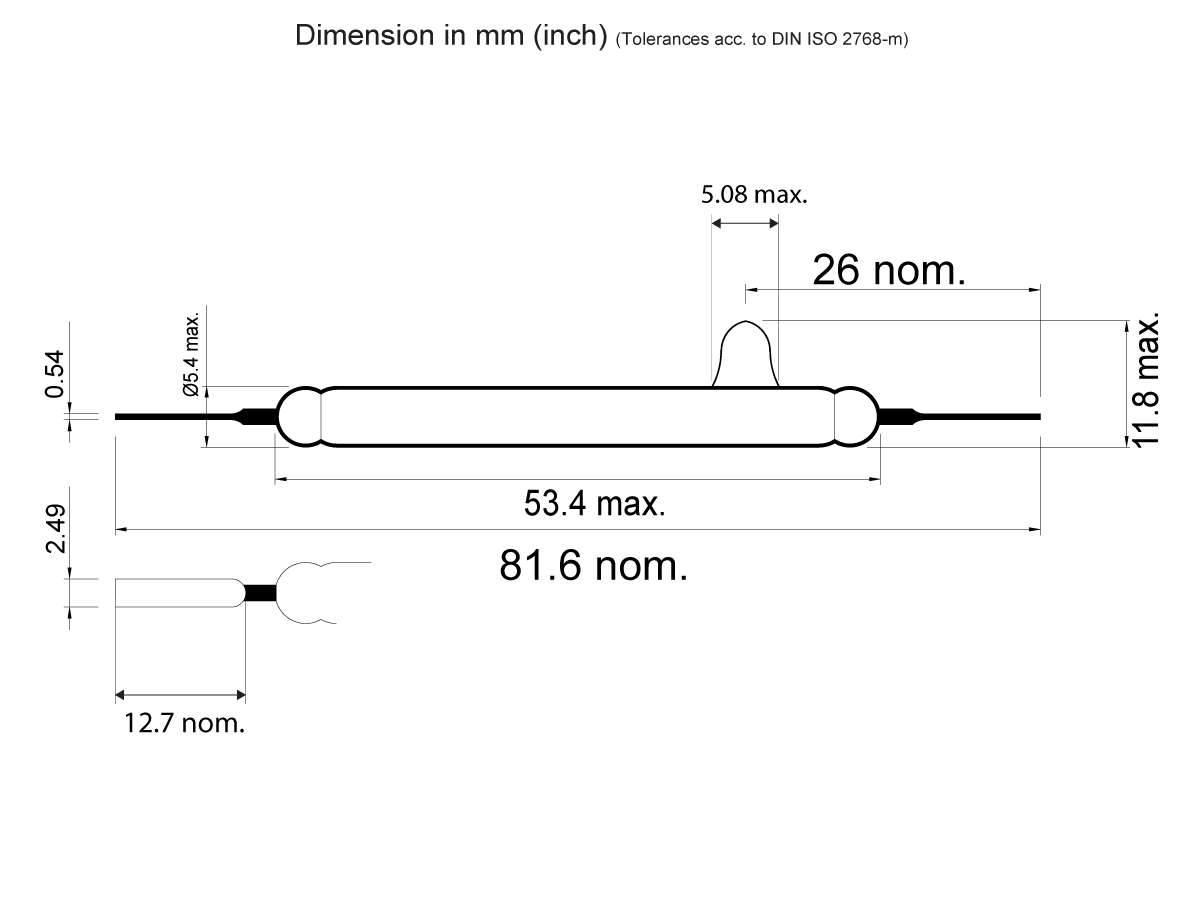

| 全長 mm（インチ） | 81.6 (3.212) |
| ガラス長 最大 mm（インチ） | 53.4 (2.102) |
| ガラス径 最大 mm（インチ） | 5.40 (0.212) |
| リード線径 mm（インチ） | 2.49 (0.098) x 0.54 (0.213) |
| 接点形式 | 1A (SPST) 通常開（N.O.） |
| プルイン範囲 | 95-170 AT |
| 定格電力 最大 | 50W/10,000VDC/3 Amp DC |
- RFスイッチングと信号ルーティング
- 高電圧試験・計測機器（ATE）
- 絶縁スイッチングが必要な医療機器
- 産業用制御システム
- 電力監視とメータリング
- 航空宇宙・防衛向けエレクトロニクス
