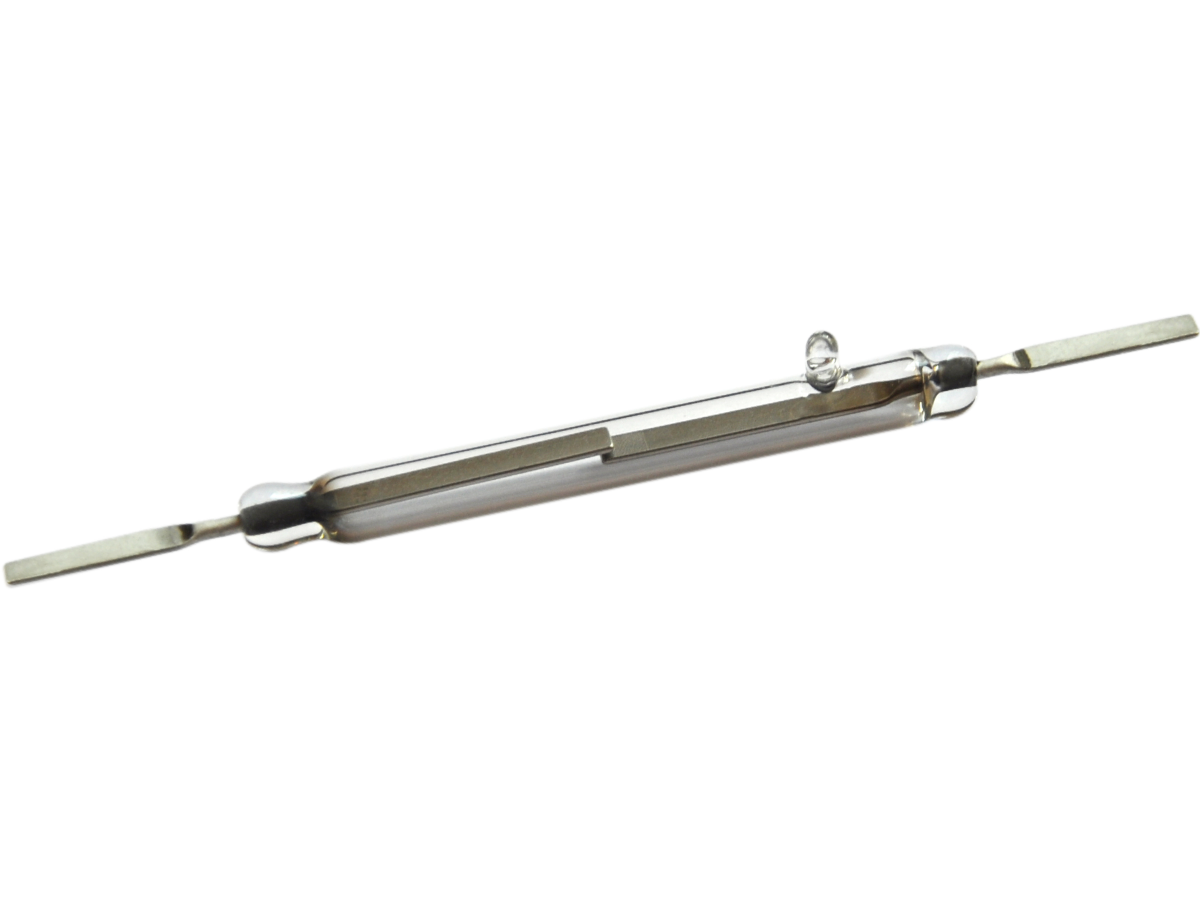

KSK-1A83シリーズ リードスイッチ
KSK-1A83 Seriesは、堅牢な電気性能と信頼性が求められる過酷な用途向けに設計された高電圧・大電流のリードスイッチ。ガラスボディは長さ53.4 mm、直径5.4 mmで、このSPST-NO（Form A）スイッチは最大7,500 VDCのスイッチング電圧、最大3 A DCの電流、定格電力50 Wに対応してる。
フラットリード設計により、確実な取り付けと自動組立プロセスとの互換性を実現。KSK-1A83は、高電圧回路、RFシステム、医療機器、そして高い精度と耐久性が重要となる試験・計測環境での使用に最適。
- 過酷な電気環境に対応する最大 7,500 VDC の高耐電圧
- 電力負荷の高い用途に対応する最大 3 A DC の大電流対応
- 気密封止されたガラスボディが湿気、ほこり、汚染物質から保護
- 安定した取り付けと組み立ての効率化を実現するフラットリード設計
- 動作時間 3.2 ms、復帰時間 1.5 ms の高速スイッチング応答
- –20°C 〜 +130°C の広い動作温度範囲

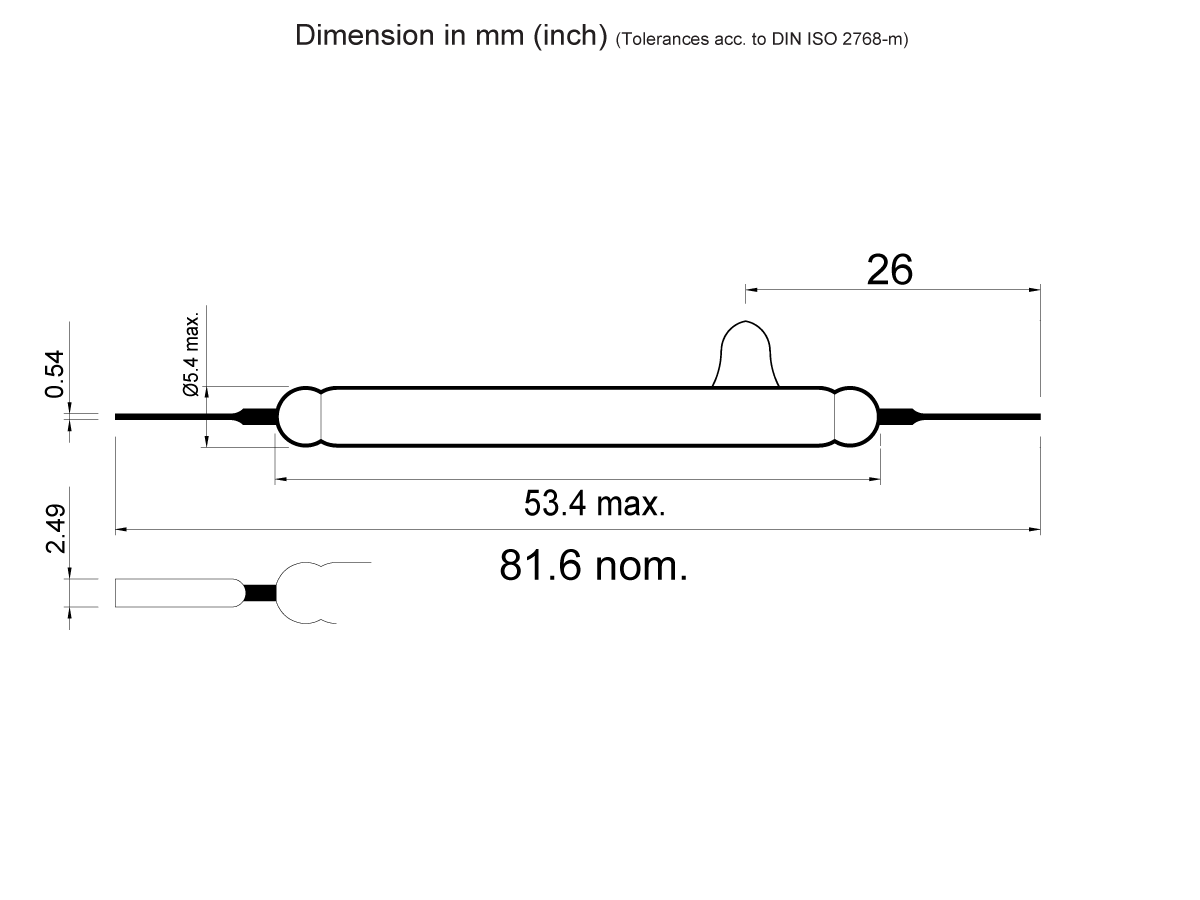

| 全長 mm（インチ） | 81.6 (3.212) |
| ガラス長 最大 mm（インチ） | 53.4 (2.102) |
| ガラス径 最大 mm（インチ） | 5.40 (0.212) |
| リード径 mm（インチ） | 2.49 (0.098) x 0.54 (0.213) |
| 接点形式 | 1A（SPST）ノーマリーオープン（N.O.） |
| 動作範囲 | 100-150 AT |
| 定格電力 最大 | 50W/7,500VDC/3 Amp DC |
- RFスイッチングおよび信号ルーティング
- 絶縁スイッチングが必要な医療機器
- 自動試験装置（ATE）
- 高電圧産業用制御システム
- 電力監視および計測
- 航空宇宙および防衛用エレクトロニクス
