MK23-35シリーズ 表面実装リードスイッチ

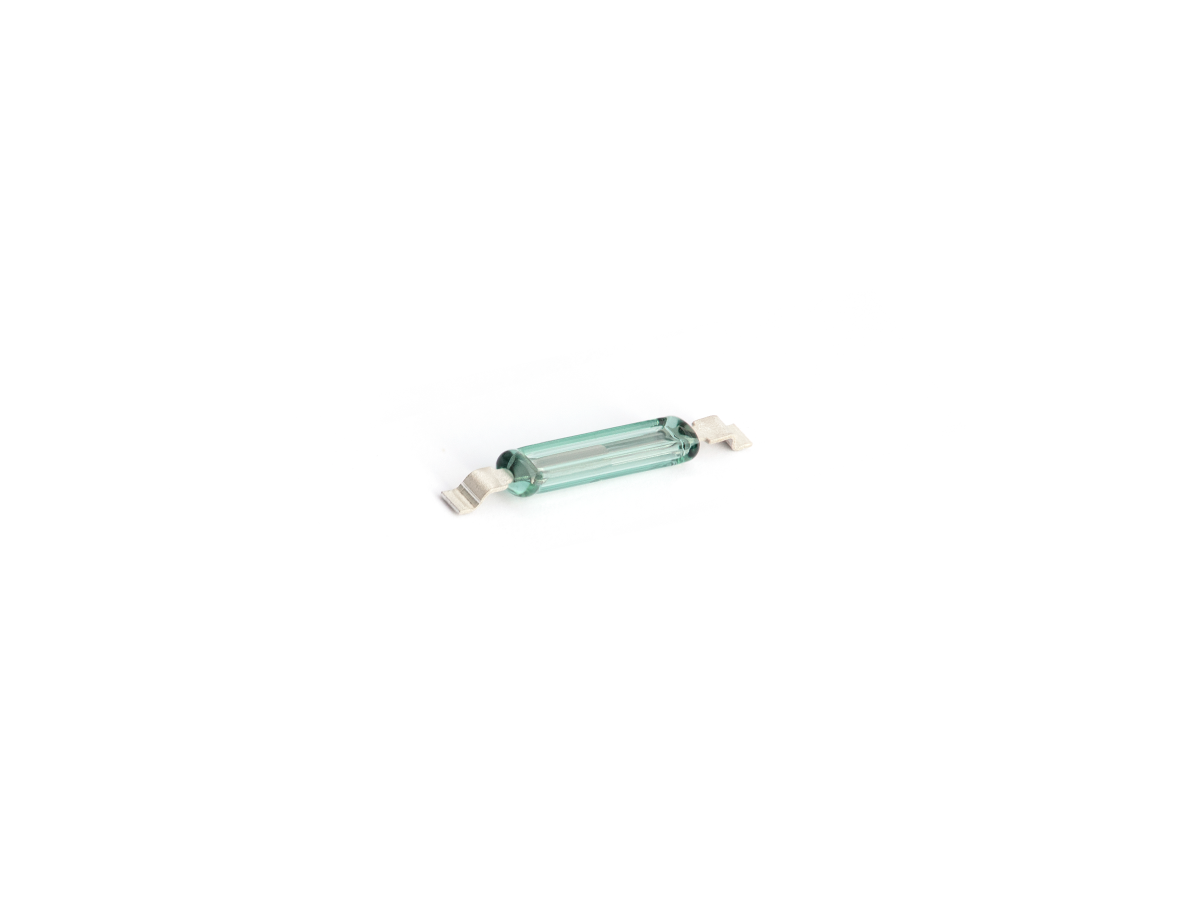

MK23-35シリーズは、小型電子機器における高電圧スイッチング用途に適した表面実装（SMD）リードスイッチです。全長10.5 mm、直径2.1 mmのガラス管を採用し、モールドタイプの代替として低コスト化と省スペース化を両立しています。さらに、IEC 286-3準拠のテープ＆リール梱包により、自動実装に対応します。
本シリーズは、超小型フットプリントで高電圧性能と高信頼性を両立し、実装スペースに制約のある設計や自動化された生産環境に適したソリューションです。
- ベアガラスSMD設計でコンパクトに統合
- 最大200VDCの高電圧スイッチングに対応
- 自動ピックアンドプレース用IEC 286/Part 3準拠のテープ＆リール包装

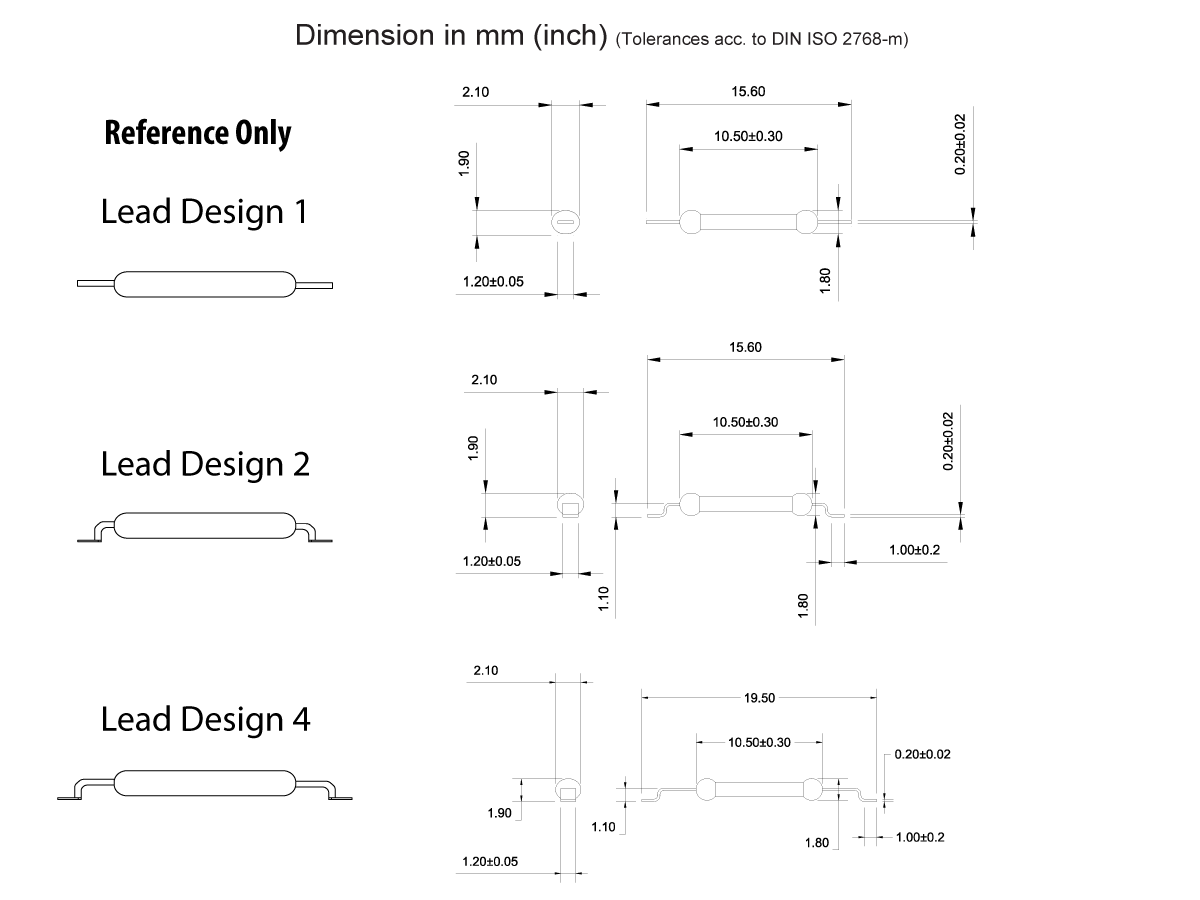

- 複数のリードスタイル：アキシャル、ガルウィング、ロングガルウィング
- モールドスイッチよりも低コスト
| 接点形式 | 1 Form A |
| 動作範囲（感動値） | 10-30 AT |
| 定格電力 | 20W/200VDC/1A |
| リード形状 | 1, 2 |
- カーエレクトロニクス
- 軍事・航空宇宙システム
- 通信機器
- 安全・セキュリティ機器
- 試験・計測（ATE）
- 白物家電
