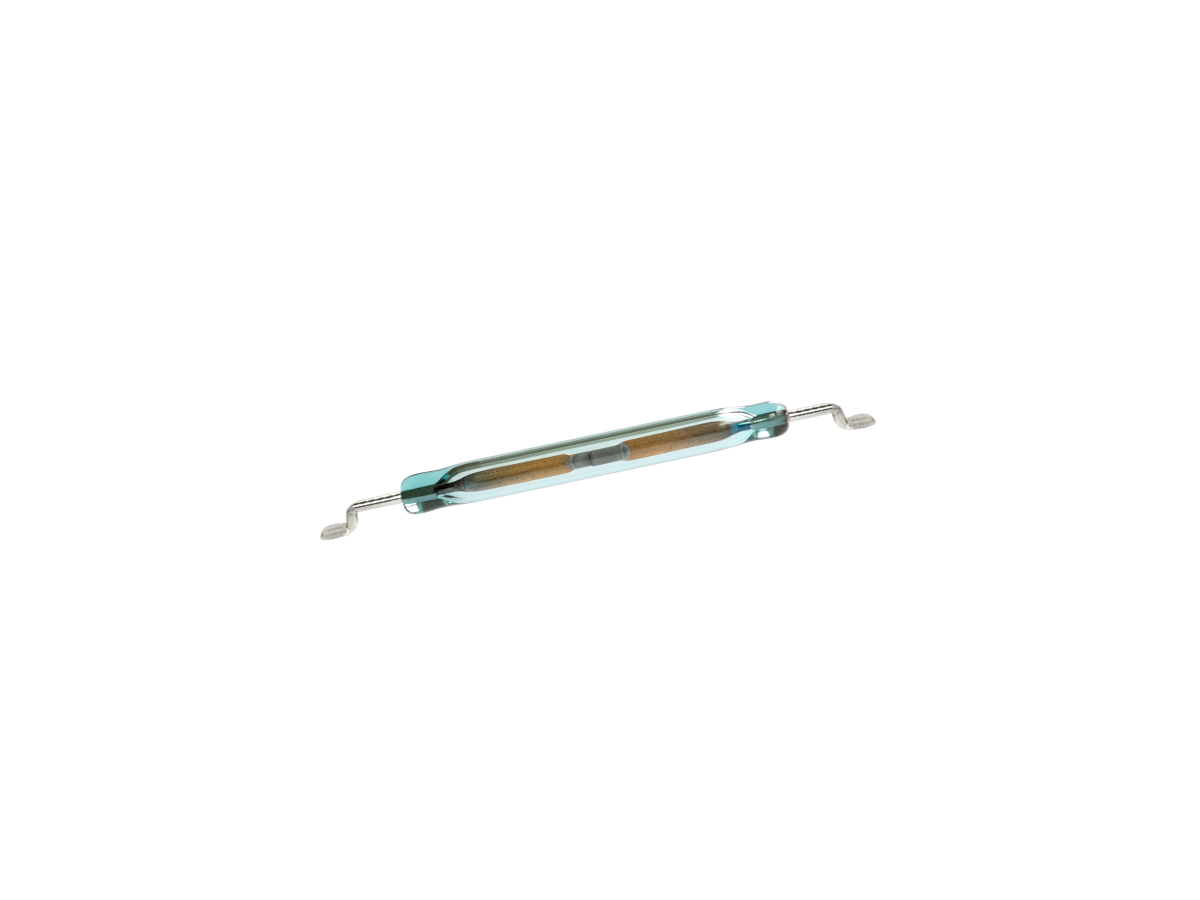

MK23-85シリーズ 表面実装リードスイッチ

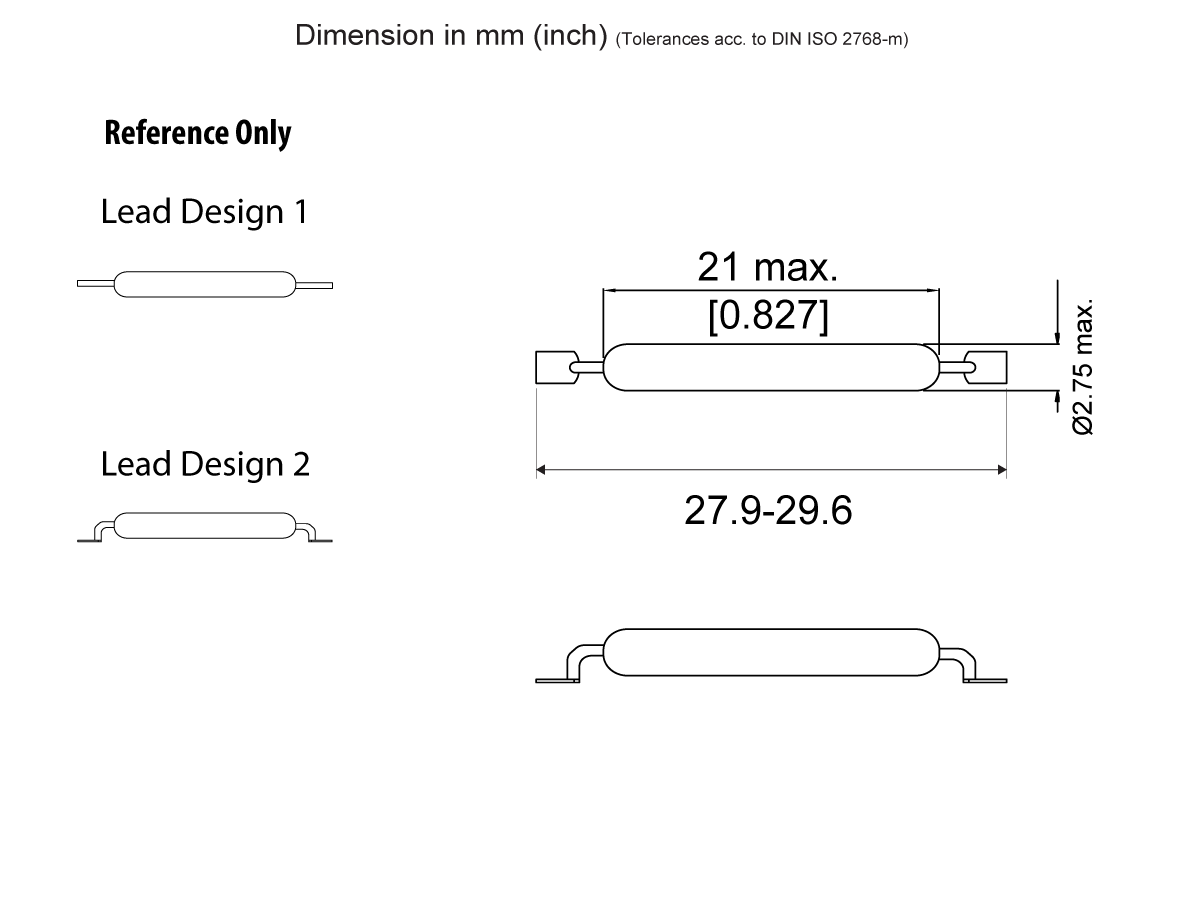

MK23-85シリーズは、小型電子機器における高電圧スイッチング用途に適した表面実装（SMD）リードスイッチです。全長21 mm、直径2.75 mmのガラス管を採用し、モールドタイプの代替として低コスト化と省スペース化を両立しています。さらに、IEC 286-3準拠のテープ＆リール梱包により、自動実装に対応します。
本シリーズは、コンパクトかつ低コストなSMD形状で高電圧対応の磁気検知を実現し、実装スペースに制約のある設計や自動化された生産環境に適したソリューションです。
- ベアガラスSMD設計によりコンパクトに統合
- 最大1,000 VDCの耐電圧仕様
- 最大100Wのスイッチング容量
- 自動組立用のテープ＆リール包装
- 複数のリードスタイル：アキシャル、ショートガルウイング、ロングガルウイング
| 接点形式 | 1 Form A |
| 動作範囲（感動値） | 15-55 AT |
| 定格電力 | 100W/1,000VDC/1ADC |
| リード形状 | 1, 2 |
- カーエレクトロニクス
- 軍事および航空宇宙システム
- 安全・セキュリティ機器
- 通信機器
- 試験・計測（ATE）
- 家電製品
- 汎用電子機器
