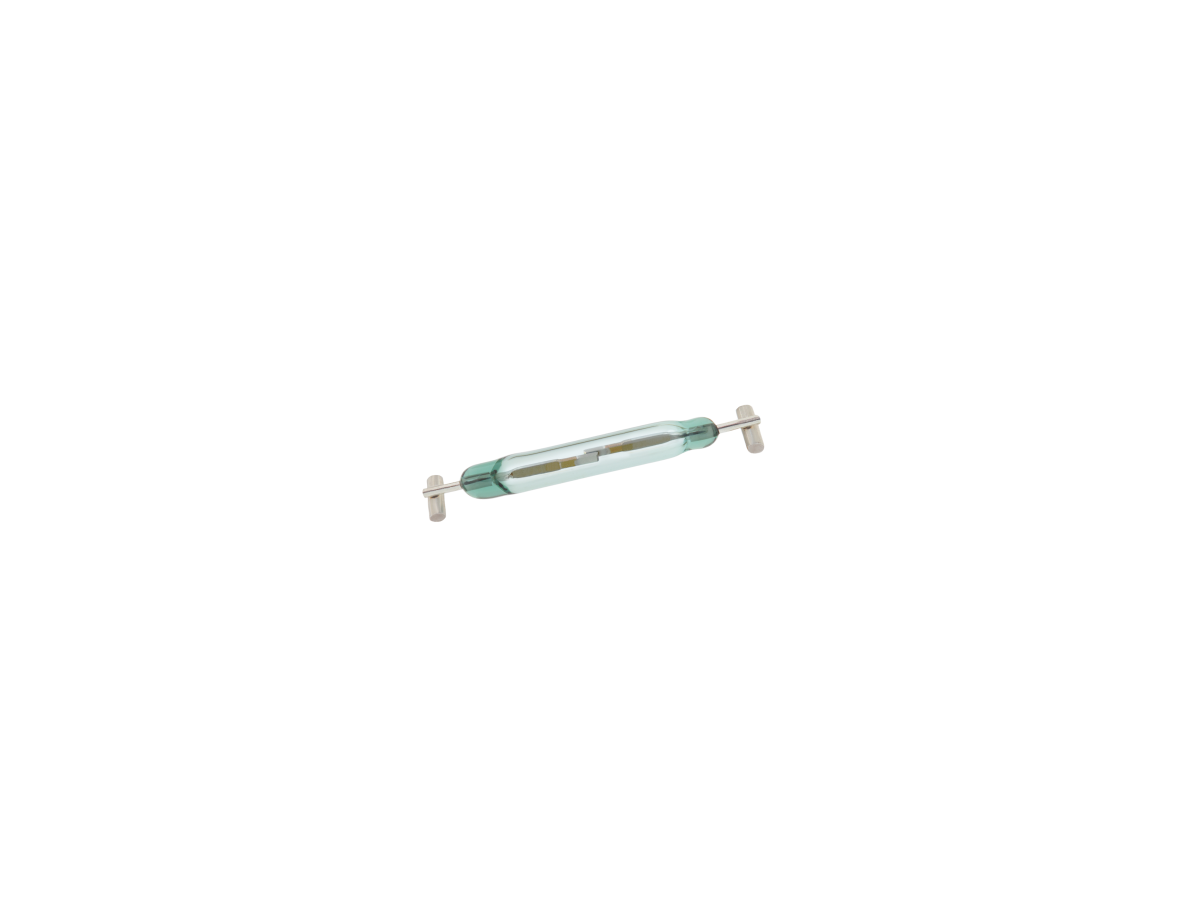

MK33-66シリーズ 表面実装リードスイッチ
MK33-66シリーズは、車載機器におけるオン／オフ制御用途に適した超小型表面実装（SMD）リードスイッチです。1 Form Aの接点構成を備え、独自のバレルリード構造を採用することで、実装安定性やコプラナリティ、はんだ付け性を向上させ、量産における自動実装に適しています。さらに、IEC 286-3準拠のテープ＆リール梱包により、自動実装プロセスに対応します。

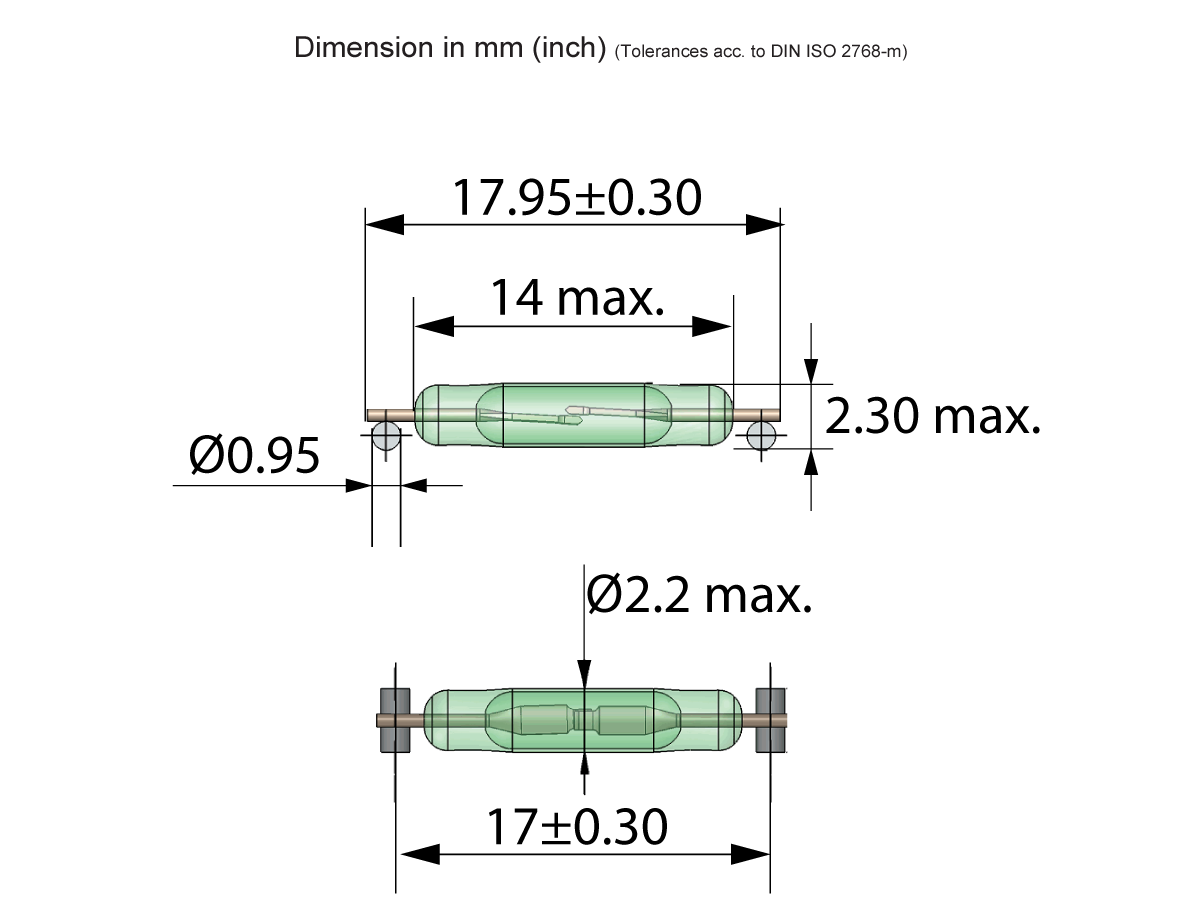

全長14 mm、直径2.2 mmのガラス管によるコンパクトなフットプリントで、信頼性の高いスイッチング性能を実現します。薄型構造とセルフアライニングリードにより、マルチポイント検知用ラダーアレイなどの高密度実装にも対応し、最大開閉電圧200 VDC、最大開閉電流0.5 A、接点容量10 Wのスイッチング特性を備えた、実装スペースに制約のある車載用途に適したソリューションです。
- コンパクト／ロープロファイル：狭小PCBレイアウト、ラダーアレイへの適合
- 自動実装対応：セルフアライニングリードによる実装安定性向上
- 信頼性の高い構造：長期耐久性に対応するハーメチックシール
- 多用途対応：各種産業機器および環境への適用
- 梱包仕様：テープ＆リール（IEC 286-3準拠）
- 構造特長：バレルリード構造によるコプラナリティおよびはんだ付け性の最適化
| 接点形式 | 1 Form A |
| 動作範囲（感動値） | 10-60 AT |
| 定格電力 | 10W/200VDC/0.5A |
- 産業オートメーション：液面センサー、計量システム
- 輸送：過酷な環境に対応する自動車グレードの信頼性
- アラーム＆セキュリティ：煙感知器、火災警報器、侵入センサー
- スマートホームデバイス：電池式ドア／窓センサー、水位監視
- 医療機器：診断およびモニタリング機器における小型センシング
- テスト＆計測（ATE）： コンパクトなテストセットアップでの高精度スイッチング
- 電気通信 ：信号ルーティングと近接検出
- バッテリー駆動デバイス： ワイヤレスシステムに最適な低消費電力
