MK33-87シリーズ 表面実装リードスイッチ

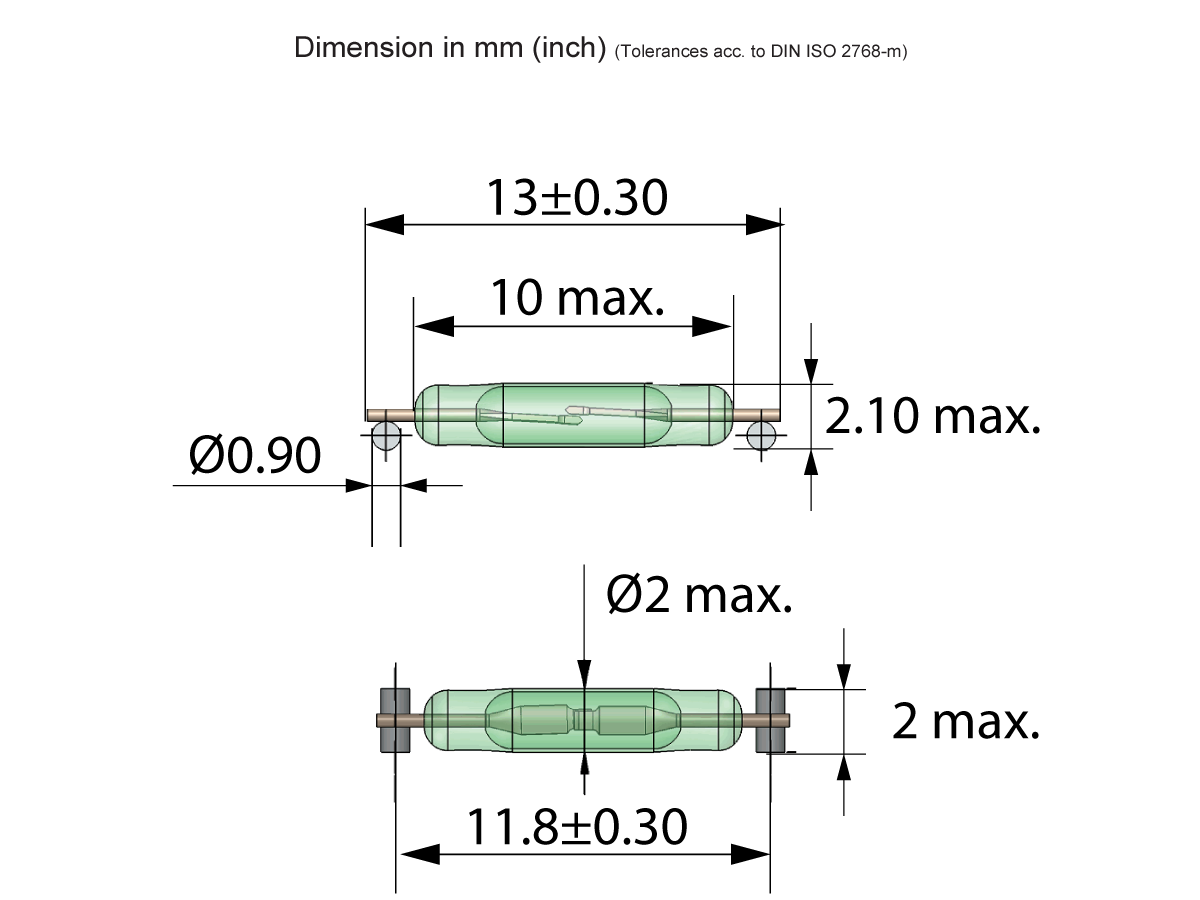

MK33-87シリーズは、小型電子機器におけるオン／オフ制御に適した超小型表面実装（SMD）リードスイッチです。1 Form Aの接点構成を備え、全長10 mm、直径2.0 mmのガラス管により、コンパクトなPCBレイアウトや高密度実装に適しています。さらに、IEC 286-3準拠のテープ＆リール梱包により、自動実装に対応します。
本シリーズは、独自のバレルリード構造によりコプラナリティおよびはんだ付け性、セルフアライメント性を向上させ、効率的な自動実装を実現します。最大200 VDC、最大0.4 A、最大10 Wのスイッチングに対応し、ラダーアレイ構成や液面監視などの用途に適したソリューションです。
- 超小型フットプリント：狭小PCBレイアウト、高密度センサアレイへの適合
- 自動実装対応：セルフアライニングリードによる実装安定性向上
- 信頼性の高い構造：長期耐久性に対応するハーメチックシール
- 多用途対応：各種産業機器および環境への適用
- 梱包仕様：テープ＆リール（IEC 286-3準拠）
- 構造特長：バレルリード構造によるコプラナリティおよびはんだ付け性の最適化
| 接点形式 | 1 Form A |
| 動作範囲（感動値） | 10-60 AT |
| 定格電力 | 10W/200VDC/0.4A |
- 産業オートメーション ：液面センサー、計量システム
- 輸送：カーエレクトロニクスにおける小型センシング
- アラーム＆セキュリティ ：煙感知器、火災警報器、侵入センサー
- スマートホームデバイス ：ワイヤレスドア/窓センサー、水位監視
- 医療機器：診断およびモニタリング機器における小型センシング
- テスト＆計測（ATE）：コンパクトなテストセットアップでの高精度スイッチング
- 電気通信 ：信号ルーティングと近接検出
- バッテリー駆動デバイス：低消費電力でスペースに制約のある設計に最適
