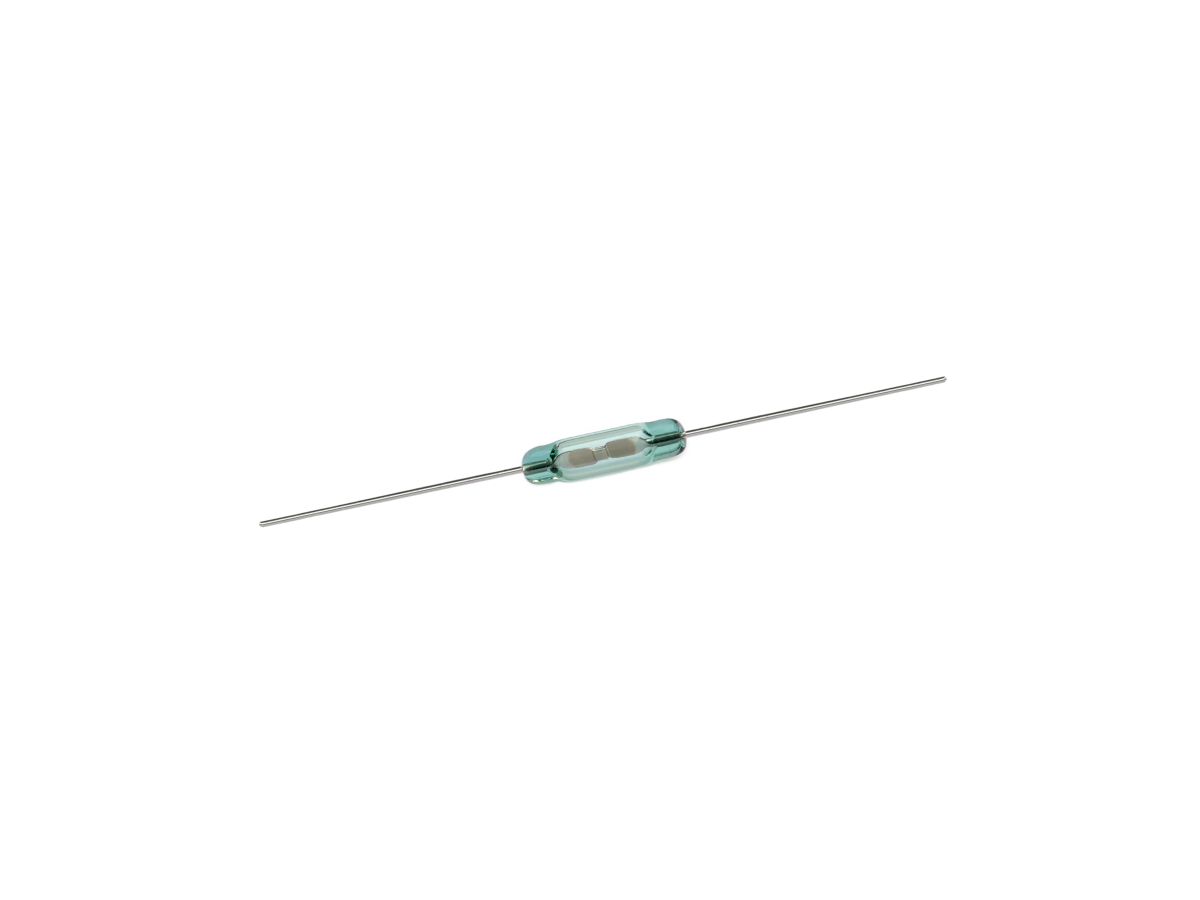

ORD613シリーズ リードスイッチ
ORD613シリーズは、小型電子システムにおける低レベル負荷の精密制御用に設計された超小型SPST-NO（Form A）リードスイッチです。ガラスボディの長さはわずか7.0mm、直径は1.8mmで、このクラスで最も小さく、最も広く使用されているスイッチの1つです。
高精度に設計されたORD613は、ヒステリシスが狭く、開値と閉値の差が小さいため、正確なスイッチング点を必要とするアプリケーションに最適です。ハーメチックシールされた接点は不活性ガスに封入されており、低電圧環境での長期信頼性と安定した性能を保証します。
- 7.0mmガラスボディの超小型設計により、狭いスペースに設置可能
- SPST-NO（フォームA）接点構成によるシンプルなオン/オフスイッチング
- 正確なスイッチングポイント制御のための狭いヒステリシス
- 不活性ガスで接点を密閉し、信頼性を向上
- 外部電源不要の磁気作動
- 定格出力3W、30VDC、スイッチング電流0.2A、低レベルアプリケーション用

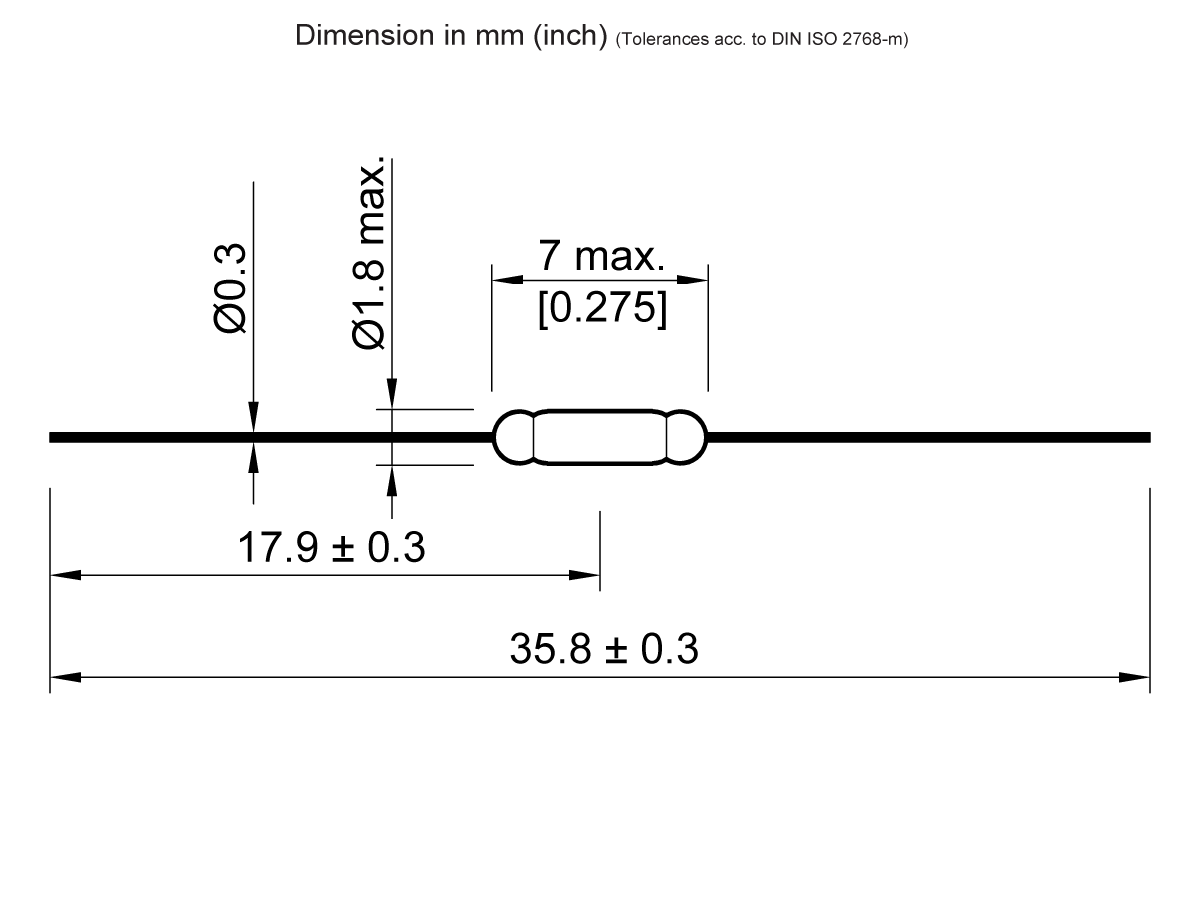

| 全長 mm（インチ） | 35.8 (1.409) |
| 最大ガラス長 mm | 7.0 (0.275) |
| ガラス径mm（インチ） | 1.80 (0.070) |
| リード径 mm（インチ） | 0.3 (0.011) |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| プルイン範囲 | 10-40 AT |
| 最大定格電力 | 3W/30VDC/0.2アンペアDC |
- コンシューマー・エレクトロニクス磁気リッド検出、スタイラス・ドッキング・センサ
- セキュリティシステム 窓・ドアセンサー、いたずら検知
- 医療機器 ポータブル診断およびモニタリング機器での小型センシング
- 産業オートメーションマイクロポジションセンシング、アクチュエーターフィードバック
- スマート家電ドアインターロックセンシング、液面監視
- 自動車システムシートベルトラッチ検出、低磁場近接センシング
