半導体自動検査装置（ATE）システムにおける高パルス電流試験の信頼性を支えるリードリレー

特にサポートが必要な領域がある場合は、以下のセクションのいずれかに自由にスキップしてね：

• はじめに
• 半導体自動検査装置（ATE）において高パルス電流試験が重要な理由
• リードリレーの優位性
• ATE設計者にとっての主なメリット
• 半導体試験における用途
• SHVおよびMREシリーズ：高電力試験向けに設計
• 大電流パルスのベストプラクティス
• 代替手段ではなくリードリレーを選ぶ理由
• 大電流スイッチングを超えて：リードリレー製品ラインアップ全体
• Standex Detectのリードリレーを選ぶ理由

はじめに

半導体自動検査装置（ATE）は、IGBT、SiC MOSFET、Intelligent Power Modules（IPMs）など、今日の高性能パワー半導体の妥当性確認において重要な役割を担います。これらのデバイスは、高パルス電流、高電圧、高速スイッチングなどの過酷なストレスに耐える必要があります。チップ—基板のボンディング保証、電気ストレス下での構造健全性、現場での信頼性ある性能を適切に担保するために、試験システムは歪みのない高精度な大電流パルスを出力する必要があります。

ATEプラットフォーム内で信頼性の高い大電流スイッチングを実現するのは、重要なエンジニアリング課題です。試験設計者には、3～25 Aのパルスを通電でき、最大7000 VDCに耐え、数億回のサイクルで動作するコンポーネントが求められます。リードリレーは、クリーンなスイッチング、高速応答、高い絶縁性、比類のない機械的耐久性を独自に兼ね備え、これらの要件に対応します。そのため、パワー半導体の試験環境で好まれる選択肢となっています。

この記事では、高チャネル密度のATEシステムに最適な、1インチクラス（30 mm未満）のコンパクトなリードリレーに焦点を当てます。より大きいパッケージサイズで、より高い電圧または電流が必要な用途については、追加の高性能オプションを営業チームが案内します。

半導体自動検査装置（ATE）において高パルス電流試験が重要な理由

大電流パルスは、パワー半導体デバイスが想定用途に対して十分に堅牢かどうかを評価するために不可欠です。これらのパルスは、次の事項の妥当性確認に役立ちます：

• チップ—基板の適切なボンディング
• ストレス下における電気的・熱的健全性
• EV駆動用インバータ、再生可能エネルギー向けコンバータ、BESSモジュール、産業用ドライブにおける信頼性

多くのATEプラットフォームでは、試験機が静的負荷試験、動的パルス試験、高電圧絶縁試験を繰り返し切り替える必要があります。スイッチングデバイスは、これらすべてのシナリオで一貫した性能を示す必要があります。最新のSiCおよびIGBTデバイスでは電力密度の増加に伴い試験電流が上昇しており、ATE設計者は、パルス忠実性、低温度上昇、安定した電気特性を維持できるリレーに依存しています。

リードリレーは、こうした大電流試験環境で一貫した結果を提供し、ディスコンとなった水銀リレーの代替として認知されています。長寿命と環境安全性を備えつつ、同等のパルスのクリーンさを提供します。

リードリレーの優位性

リードリレーは、減圧したガラスカプセル内に強磁性体のリード接点を収めた、気密封止のスイッチング素子です。この設計により、次の本質的な利点が得られます：

本質的な利点

• 非常に長い動作寿命で、数億回に達することも多い
• 酸素・湿気・汚染物質に曝されないため、低抵抗を長期にわたり維持
• 高速かつクリーンなスイッチング動作で、高速ATEイベントに最適
• 高い耐電圧で、Standexのリードスイッチは最大7kV定格
• 低い接触抵抗と最小限の信号歪みにより、パルスの完全性を確保

Standex Detectの大電流リードリレーは、13 A対応の個別大電流スイッチ、またはリードスイッチ6個の並列構成（最大25 A）により、3～25 A性能が必要な用途へこれらの利点を拡張します。

この大電流・高電圧・長寿命の組み合わせにより、リードリレーは半導体自動検査装置（ATE）システムに特に適した選択肢となります。

ATE設計者にとっての主なメリット

リードリレーは、大電流ATEスイッチングにおける中核課題に対応する強力なメリットセットを提供します：

中核課題への対応

1. 卓越した信頼性

• スイッチング負荷に応じて、数億回～十億回規模の機械的耐久性
• 一般的な電磁リレーよりも大幅に長寿命かつ高速
• 繰り返しのサージ電流下でも安定した性能

2. 高電圧対応

• 1インチ前後のリレーサイズで最大2000 Vのスイッチング
• 耐電圧最大7000 V
• 試験セグメント間の確実な絶縁

3. 大電流通電能力

• 一般的なATEのパルスおよび連続負荷スイッチングで3～10 A
• Standexの大電流リードスイッチ1個で13 A
• スイッチ6個の並列で最大25 A

4. パルス完全性

• リレー起因の歪みがなく、立上り／立下りエッジがクリーン
• 正確な特性評価のための一貫したパルス波形
• チップボンディング検証およびストレス試験に不可欠

5. コンパクト・高効率フォームファクタ

• 小型パッケージの気密封止スイッチにより、高密度ロードボード設計に対応
• 多チャネルの半導体テスタに最適

これらのメリットにより、ATE設計者は、より高速で、より信頼性が高く、より高精度な試験システムを構築できます。

半導体試験における用途

リードリレーは、次のような幅広いATE機能をサポートします：

• IGBTおよびSiC MOSFETの量産試験
• IPMモジュール評価
• パワーデバイスの静特性／動特性試験
• パルス完全性の検証およびサージ耐量試験
• チップ—基板のボンディング評価
• パワー半導体の信頼性／ストレススクリーニング
• ロードボードのスイッチングマトリクス
• カスタム高電力試験治具

これらのリレーは、世界の主要ATEメーカーにより、開発向けおよび量産向けの試験プラットフォームの双方で採用されています。正確な性能測定と、デバイスの長期信頼性確保に貢献します。

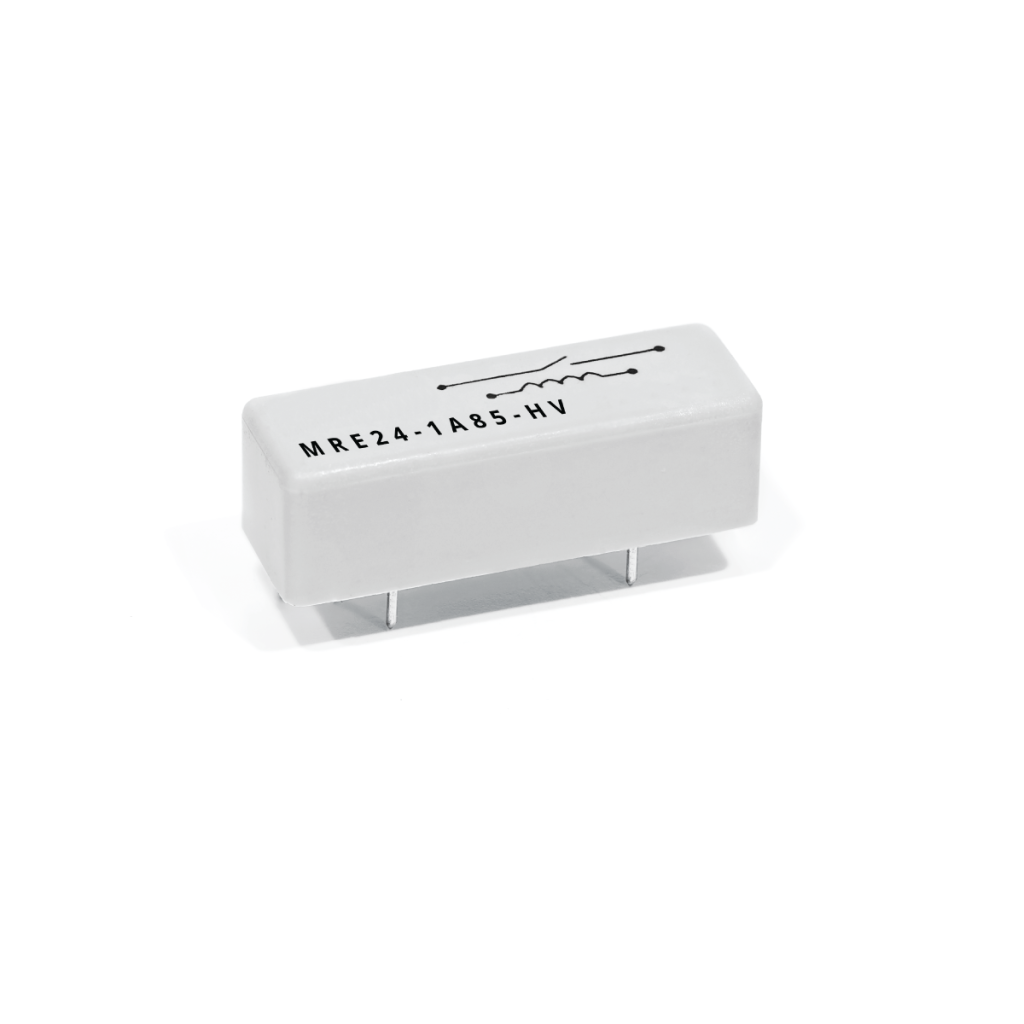

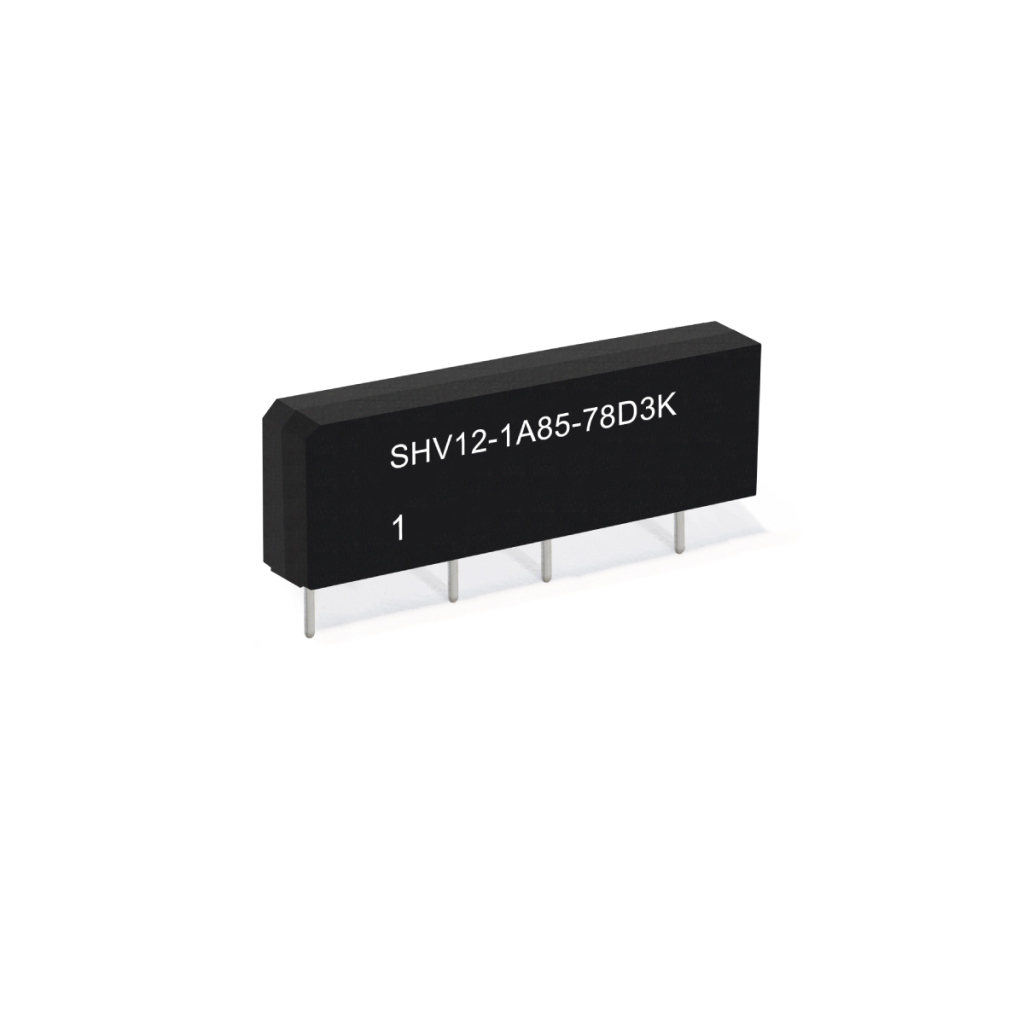

SHVおよびMREシリーズ：高電力試験向けに設計

StandexのSHVおよびMREシリーズは、高電圧・大電流の半導体自動検査装置（ATE）要件に向けて特別に設計されています。気密封止のリードスイッチにより、次を提供します：

仕様：

• 5 msで最大10 Aのパルス電流
• 連続通電電流3 A
• スイッチング能力1500 V
• 耐電圧7000 V
• パルス動作1億回

リードリレーは、低い接触抵抗と封止構造により、大電流パルスを歪みなくスイッチを通過させ、正確なデバイス特性評価を可能にします。

コンパクトなSILパッケージにより、ATE設計者はチャネル密度を維持しつつ、高い絶縁性と長期にわたる信頼性動作を確保できます。

大電流パルスのベストプラクティス

大電流試験環境で最適な性能を得るには：

1. 短い安定化時間の確保
   • コイル励磁後、ピーク電流パルスを印加するまで少なくとも5 ms待機します。これにより、リードが完全に落ち着いた状態になります。
2. 適切な放熱管理
   • 上限電流レンジで動作させる場合は、適切なエアフローまたは熱伝導経路を確保します。
3. 適切なソケット方式またはPCBレイアウトの採用
   • 高電圧用途に適した沿面距離および空間距離を確保します。
4. パルスデューティサイクルの順守
   • 他の高電力スイッチング素子と同様に、連続的な高速試験シーケンスで熱限界を超えないようにします。

これらのガイドラインに従うことで、リードリレーは最大寿命とパルス性能を発揮します。以下の図1は、大電流試験におけるリードリレーの性能上の優位性を示しています。5 Aの理想的な矩形波パルスが、閉状態のリードスイッチ接点面を横切って伝搬する様子を表しています。パルスがリードリレーのスイッチ部を完全に通過しても歪みが生じないことに注目してね。これは、過酷な条件下でも信号完全性を維持できることを示しています。

代替手段ではなくリードリレーを選ぶ理由

大電流試験向けのスイッチング手段を評価するエンジニアは、しばしば次を比較します：

リレー技術	特長
電磁リレー（EMR）	大電流対応 短い動作寿命（約100万回） サイズが大きい
ソリッドステートスイッチ	高速スイッチング 大電流と高電圧を両立しにくい 漏れ電流が大きい 放熱の課題
水銀リレー	以前は優れたパルス完全性を提供 ディスコン、環境規制あり
リードリレー	大電流・高電圧を1デバイスで両立 数億回の動作 小型フォームファクタ クリーンなパルス出力 気密封止接点

これにより、リードリレーは、現代の半導体自動検査装置（ATE）システムにとって、バランスの取れた長寿命で信頼性の高いソリューションとなります。

David Stastny, Product Manager Relays

大電流スイッチングを超えて：リードリレー製品ラインアップ全体

Standex Detectは、幅広い半導体自動検査装置（ATE）要件をサポートするリードリレーの総合ファミリーを提供します：

• SHV Series – 高電圧スイッチング、クリーンなパルス完全性
• KT Series – 高密度ATEスイッチングマトリクス向けのコンパクト性と信頼性
• MRE Series – 高電圧・大電流の耐久性
• BH Series – 優れた熱マネジメントの大電流リードスイッチソリューション
• カスタム大電流ソリューション – 並列スイッチ構成により最大25 Aに対応し、IGBT、SiC、パワーモジュール試験向けに最適化

この製品ラインアップにより、試験エンジニアは、必要な電流、電圧、絶縁、寿命要件に対して最適なリレーを選定できます。

Standex Detectのリードリレーを選ぶ理由

Standex Detectは、数十年にわたるリードスイッチのエンジニアリング専門性と、高電力ATEシステムにおける深いアプリケーション知見を融合しています。当社のリードリレーが提供するもの：

• 大電流半導体試験における比類のない信頼性
• デバイス健全性の検証に向けた、クリーンで高精度なパルススイッチング
• コンパクトパッケージでの高電圧・大電流対応
• 一貫した性能を支える気密封止構造
• 最大25 Aの試験電流に対応するカスタム設計

世界の主要ATEメーカーで性能が実証されており、Standex Detectのリードリレーは、現代のパワー半導体試験で高まる要求に対応するよう設計されています。

ATEシステムを最適化する準備はできた？

Standex Electronics Detectは、試験・計測向けのリードリレーを幅広く提供します。用途の相談や見積依頼は、今すぐお問い合わせください。
