高電圧絶縁リレーが、ATE、医療、EVシステムなどの用途において、安定した性能を発揮しながら繊細な回路をどのように保護するのかを確認しよう。

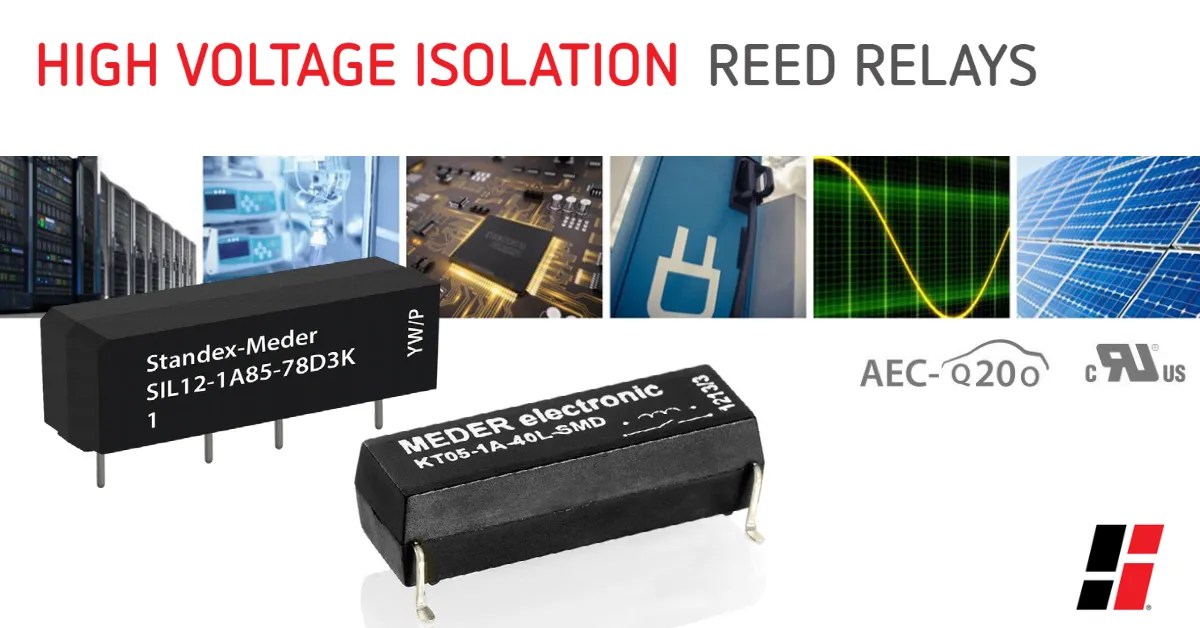

「高電圧絶縁リレーは、人と繊細な回路を保護する」
はじめに
個人の安全保護でも繊細な回路の保護でも、どちらの話であっても、Standex Detectは高い絶縁特性を実現する高電圧リレーを提供している。同様に、これらのリレーは広い温度範囲で信頼性高く動作する。さらに、数十億回に及ぶスイッチング動作を経済的に実行できる方法でもある。私たちの 高電圧絶縁リレー は、小さなフットプリントに多くのスマート技術を詰め込んでいる。ATE（Automated Test Equipment）、医療機器、代替エネルギー、電気自動車 & バッテリーマネジメントシステム、そしてその他さまざまな市場で高電圧絶縁保護を提供する。
KTおよびSHVシリーズのハイライト
たとえば、私たちの KT Reed Relayシリーズ は、絶縁抵抗が >= 10E+13Ω、サイズはわずか 8mm x 10mm x 30mmで、スルーホール（THT）または表面実装（SMD）設計で提供している。さらに、この 高電圧リードリレーは 最大1kVDCまでのスイッチングが可能で、ブレークダウン 電圧は4.2kVDC、絶縁電圧は最大7kVDCに対応している。
追加の特長として、内部はんだ接合部がない 革新的な設計と、IEC規格で示される 最小沿面距離要件を満たす 能力が挙げられる。典型的な代替エネルギー用途としては、系統に接続する前に太陽光発電システム内の複数コンポーネント間で絶縁抵抗を測定し、けがやさらなる電流漏れを防止することが含まれる。
高絶縁用途
- ATE/テスト & 計測 – 絶縁試験器、DMM & オシロスコープ、半導体テスター、マルチプレクサ/マトリクススイッチ、過渡電圧サプレッサ（TVS）
- 代替エネルギー – 太陽光インバータ、配電
- 医療機器 – 外科用ジェネレーター、自動体外式除細動器、絶縁監視、超音波プローブテスター
- 電気自動車 & バッテリーマネジメント – バッテリー絶縁システム、パワーインバータ、バッテリーコンディショニング
The SHV reed relay series は、シングル・インライン の高電圧リレー、またはモールドハウジングで提供される計測グレードのリードリレーで、最大1kVDCまでのスイッチングが可能で、接点間および接点-コイル間で 最大4kVDCまでの耐電圧 に対応している。この高電圧リードリレーシリーズは、絶縁抵抗 >5 x 10^12 Ω を備え、当社のDIPおよびDILリードリレーシリーズと比較して50%に抑えた最小PCB面積で使用できる。以前のポッティングされたSIL-HV Reed Relayよりもさらに小さい。
The SHV reed relay series は主に自動テストシステムで高出力MOS-FETを試験する用途向けに設計されている。これらの堅牢な半導体は、初期ピーク電流能力が非常に高い。数億回の動作にわたり高電流パルスを流せるリードリレーを持つことは、重要な要件だ。SHVリレーシリーズは、一定の繰り返し率で 最大5アンペアを最大50milli-second 流すことができる。これらのリレーには、近接スタッキングマトリクス用の標準内蔵磁気シールドが備わっている。
