バーンイン試験システム向け 高信頼信号・高電圧スイッチング

特にサポートが必要な項目がある場合は、以下のセクションのいずれかにスキップしてね：

• バーンイン試験向け高電圧リードリレー
• バーンイン試験スイッチングにおける要件
• 低電圧スイッチングの課題と解決策
• 高電圧スイッチングの課題と解決策
• 設計・選定ガイドライン
• まとめ

バーンイン試験向け高電圧リードリレー

バーンイン／ライフ試験システムは、半導体・電子機器の信頼性試験に不可欠なツールです。試験対象デバイス（DUT）であるメモリIC（DRAM、Flash）、プロセッサ（CPU、GPU）、ディスクリートのパワー半導体（MOSFET、IGBT）、ワイドバンドギャップデバイス（SiCおよびGaNモジュール）に対し、長時間にわたり高ストレス条件で動作させることで、初期故障を顕在化させ、長期性能を検証します。

これらのシステムの重要要素が、各DUTへ信号・電圧を接続／遮断／切り替え（ルーティング）するスイッチング素子です。信頼性、信号忠実度、高電圧絶縁は譲れません。

用途により、バーンインテスタには～200 Vまでの低電圧・高精度スイッチング（ICや信号測定で一般的）または～3 kVまでの高電圧ストレス試験（主にMOSFET、IGBT、SiC/GaNデバイスなどのパワー半導体で使用）が求められます。モジュール式システムでは両領域が共存する場合もありますが、多くのバーンイン装置はどちらか一方に最適化されています。

リードリレーは、次の特長を併せ持つことから、この分野で広く採用されています：

• 安定した無汚染スイッチングを実現する気密封止接点
• パラメトリック精度に不可欠な、極低漏れ電流および高絶縁抵抗
• コンパクトな形状と長い機械／電気寿命
• 高精度要件と高電圧要件の双方をカバーする幅広いラインアップ

Standexの試験・認証の一覧を
確認：

• AEC-Q200
• IEC 61810-4
• IEC 60601-1
• IEC 62109-1/2
• IEC 60664-1
• ISO 6469-3
• IEC 60255-27
• UL Listed
• RohS, REACH

バーンイン試験スイッチングにおける要件

バーンインシステムはスイッチング部品に厳しい要件を課します。低電圧側（200V未満）では、エンジニアは数千のDUTチャネルにわたり信号品質を維持する必要があります。接触抵抗のわずかな変動、熱起電力、寄生成分でも測定を歪める可能性があります。リードリレーは、安定した低抵抗接点、極低容量・低インダクタンス、汚染を防ぐ気密封止構造により、これらの課題に対応します。

高電圧側（1kV超）では、安全性と絶縁が課題になります。結果を損なう誘電破壊、アークオーバー、漏れを防止する必要があります。高電圧リードリレーは、コンパクトなガラス封止、 高絶縁抵抗、明確に規定された沿面距離・空間距離により、PCB設計を簡素化します。

さらに、動作ストレスが複雑さを増します。バーンイン試験は数日間に及ぶ場合があり、高温下での数百万回にわたる確実な動作が求められます。リードリレーは、堅牢なコイル、一貫したタイミング、長期安定性を確保する密封接点により、これらの要求に応えます。

低電圧の高精度と高電圧の堅牢性を両立することで、リードリレーはシステム設計を簡素化し、試験信頼性を向上させる信頼性の高いスイッチング技術を提供します。

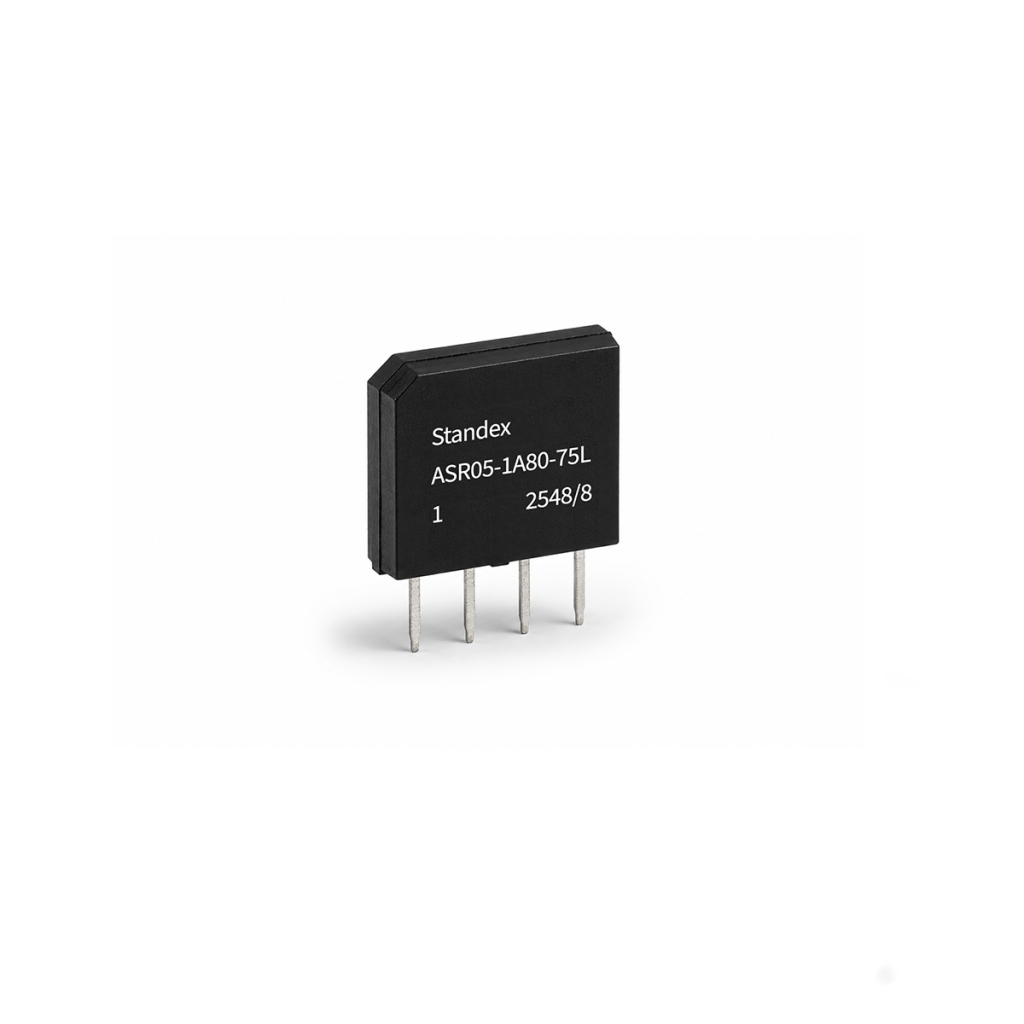

コンパクト低電圧スイッチング THT／SMDシリーズ

低電圧スイッチングの課題と解決策

高電圧スイッチングの課題と解決策

設計・選定ガイドライン

バーンイン試験装置へスイッチング技術を組み込む際、エンジニアは高チャネル密度の要求と、高電圧動作に伴う間隔・絶縁要件を慎重にバランスさせる必要があります。特に、沿面距離・空間距離の維持が必要な回路では、PCBレイアウトと配線に注意が必要です。リードリレーはコンパクトなガラスボディと実績ある絶縁性能により、狭ピッチのリレーマトリクスでもkV級の絶縁定格を実現できます。低電圧の高感度信号経路向けには、磁気結合、クロストーク、浮遊容量を最小化するためのシールド型または同軸型リレーの選択肢も用意されています。

バーンイン試験システムでは、信頼性が性能指標の中核です。スイッチングマトリクスの故障は測定精度を損なうだけでなく、試験日数のロスや貴重な装置キャパシティの占有にもつながります。リードリレーは、数百万回の動作実績が文書化されており、予測可能な摩耗メカニズムに基づいて適切なディレーティングを適用できます。気密封止接点は、バーンインオーブンの高温環境下でも汚染に強く、長時間試験にわたり安定性と一貫性を維持します。大規模システムでは、この数千チャネルにわたる均一性がばらつきを低減し、保守計画の簡素化にも寄与します。

そのため、リレーの慎重な選定が重要です。試験・計測システムの設計者は、低電圧での高精度要件と高電圧での絶縁要件を両立させる必要があります。一方の領域に最適化されたリレーは、もう一方で性能を妥協することが多く、選定はさらに重要になります。リードリレーは、寄生成分を最小化したコンパクト低電圧モデルと、1.5 kV超のスイッチング定格および数kVの絶縁耐力を備えた高電圧バージョンといった専用バリエーションを提供することで、この課題を解決します。これにより、同一の信頼性の高いリードリレー技術をアーキテクチャ全体で用いながら、混在電圧システムを安心して構築できます。

高電圧絶縁

大電流パルス対応

まとめ

バーンインテスタは、リレー性能のあらゆる側面に厳しい条件を課します。低電圧では、抵抗ドリフト、寄生成分、汚染により精度が損なわれる可能性があります。高電圧では、絶縁および漏れのリスクが安全性とデータ整合性の双方を脅かします。両領域に共通して、長時間の熱ストレスが耐久性を要求します。

リードリレーは、密封された安定接点、コンパクトな高耐電圧構造、数百万回動作にわたる信頼性の高いタイミングにより、これらの課題を解決します。バーンインシステムに必要な高精度、絶縁、長寿命を提供します。

Standex Detectは、幅広い製品ポートフォリオにより、これらの利点をさらに強化します：

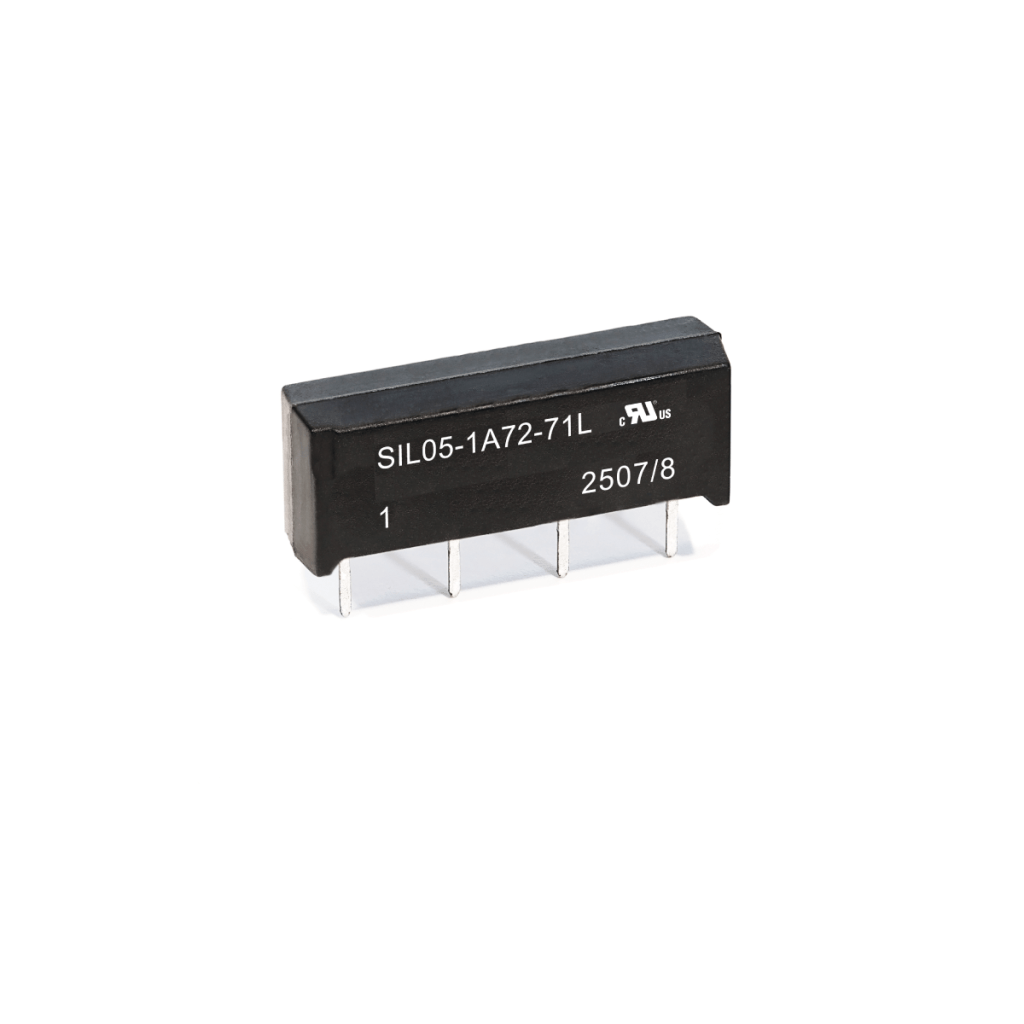

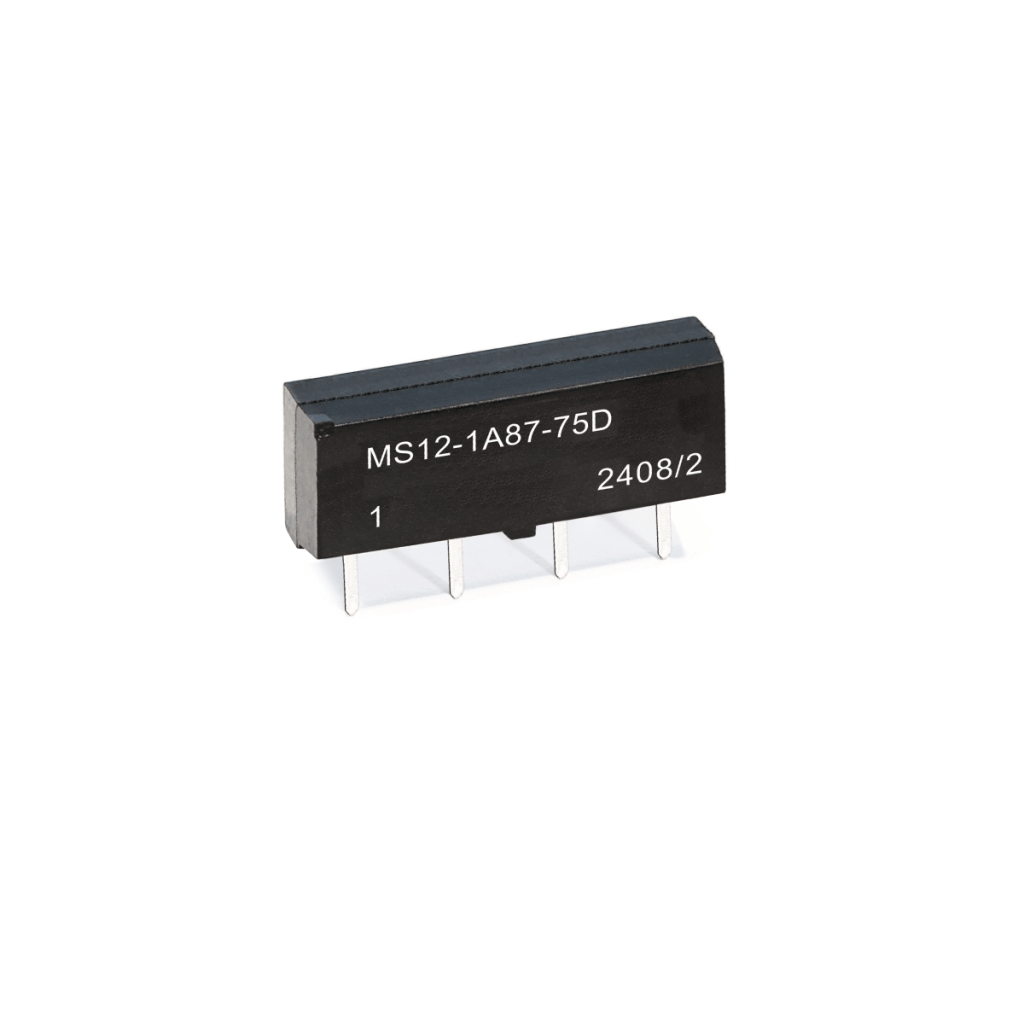

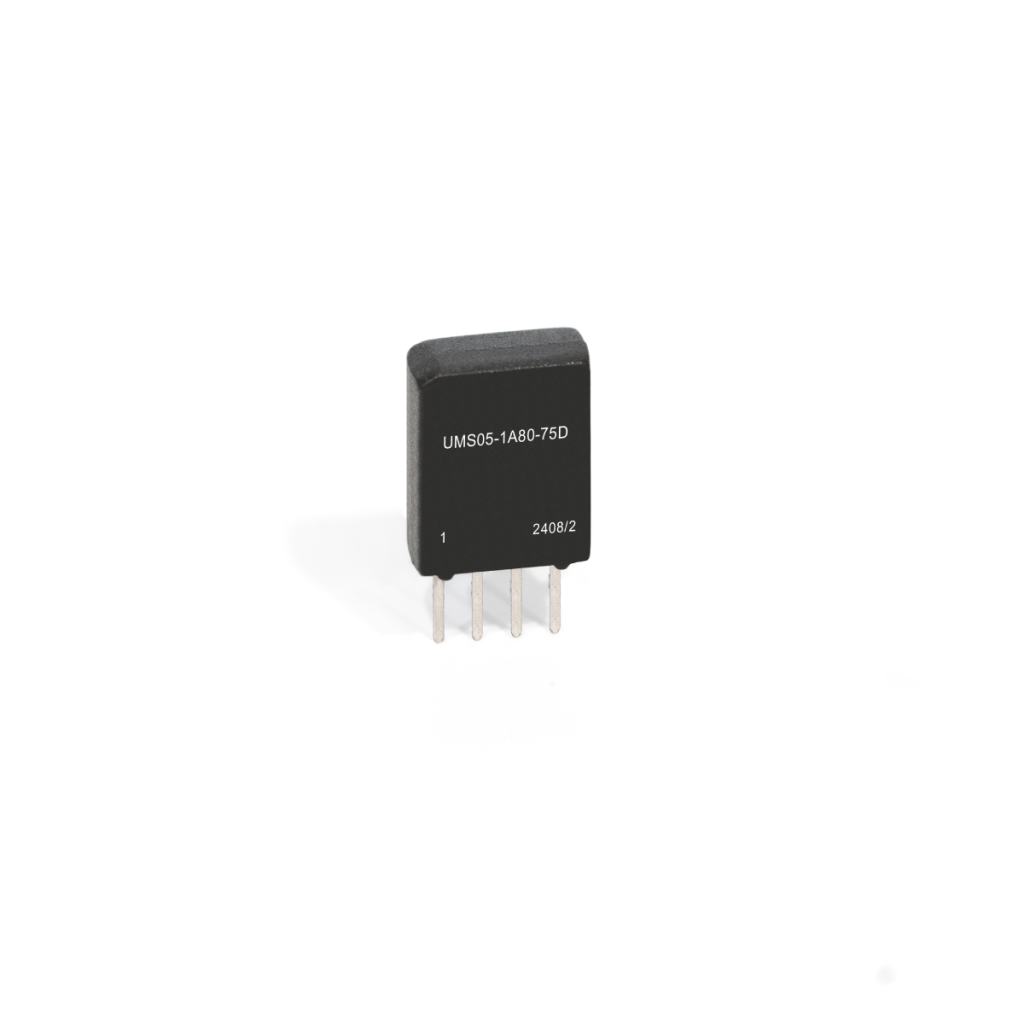

• SIL、MS、UMS シリーズ：THTタイプのコンパクト低電圧・高精度スイッチング向け。
• CRR シリーズ：SMD実装で低熱起電力を実現するセラミックベース。
• SHV、KT、BH シリーズ：数kVまでの高電圧絶縁向け。

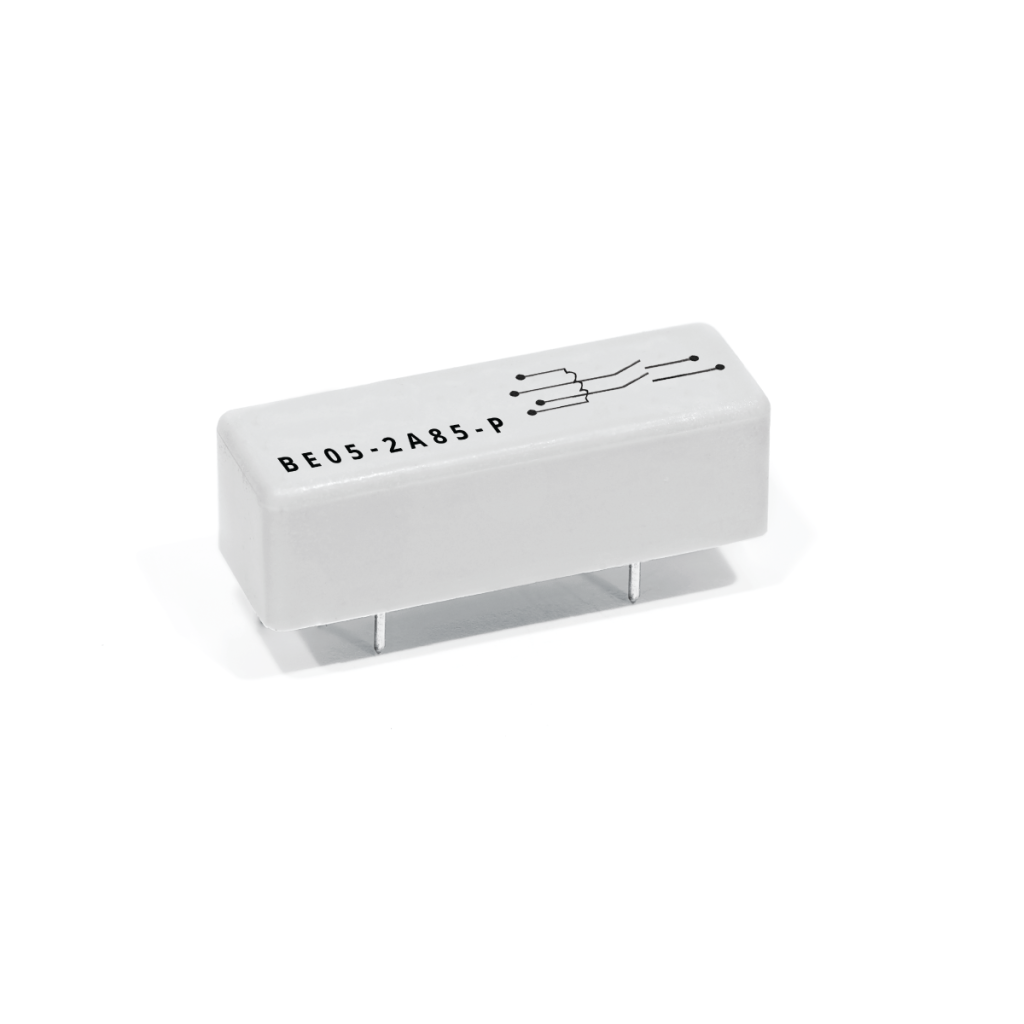

• BE およびMRE シリーズ：シールド型の低ノイズ信号スイッチング、またはより高い電流パルス対応向け。

これらのファミリーにより、バーンイン試験ニーズの全領域をカバーします。Standexの実証済みの供給安定性とアプリケーションエンジニアリングの専門性に支えられ、信頼性の高いバーンイン試験の確かな基盤を提供します。
