半導体自動検査装置（ATE）と高電力エレクトロニクスでは、スイッチは信号劣化なしに極端な動作領域に対応する必要があります。現代の試験では、ナノボルト級の精度とキロボルト級の耐圧を両立することが求められます。
高精度スイッチングによる高電圧システム設計
現代の電気システムでは、キロボルト級のストレスに耐えつつ、マイクロボルト級の測定精度を維持できるスイッチングソリューションが求められます。リードリレーは、高絶縁、低リーク、長期信頼性を独自に両立し、高度な試験システムや電力システムに最適です。
学べること
- 高電圧スイッチングアーキテクチャの設計方法
- EV、ATE、エネルギーシステムにおけるリードリレーの適用領域
- 絶縁、タイミング、信頼性に関する主要設計ルール
- リード vs 半導体 vs EMR におけるスイッチング技術のトレードオフ
ジャンプ先： 高電圧システム設計パターン | スイッチング設計ルール | エンジニアリングリソース | リードリレー設計 FAQ
高電圧スイッチングのエンジニアリング課題

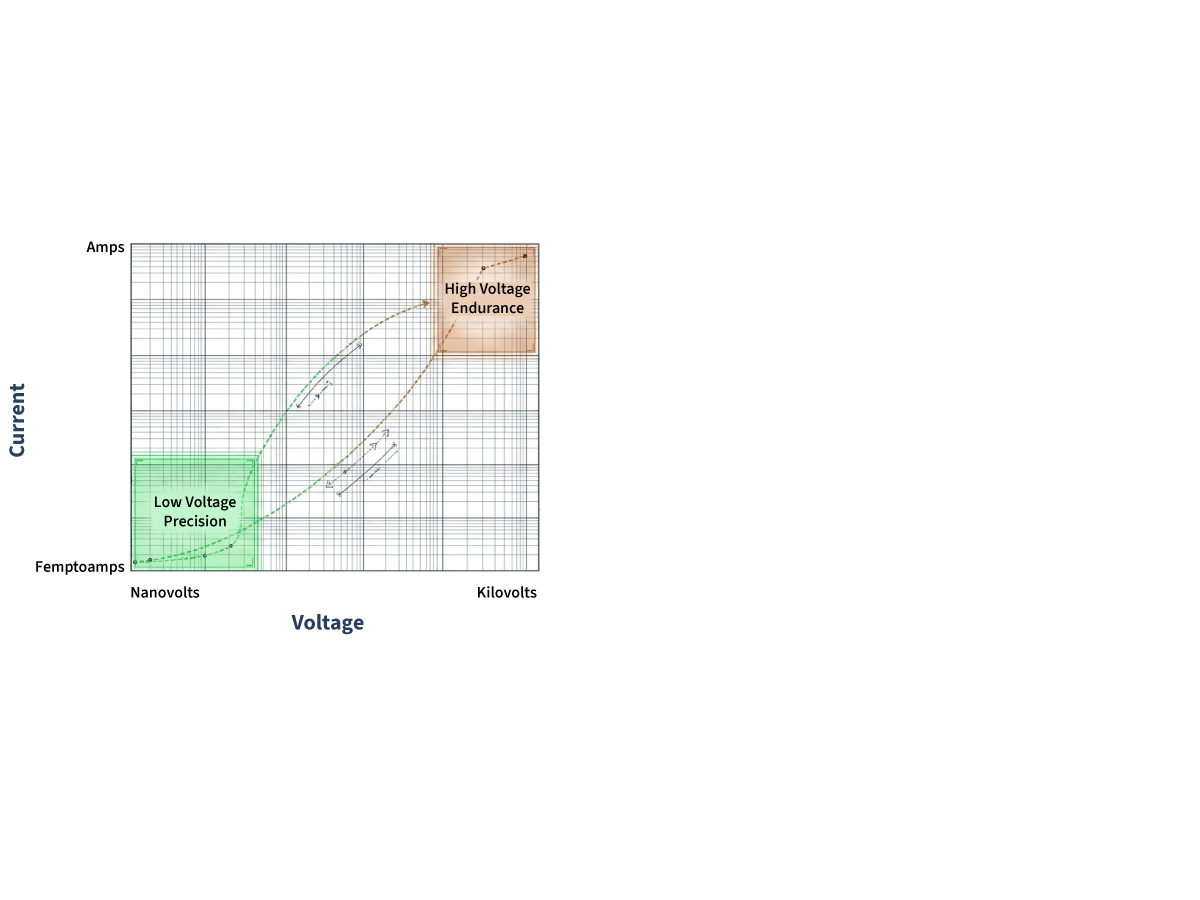

精度と電力の両立
現代のシステムでは、エンジニアは相反する2つの要求を両立させる必要があります：
- 高電圧耐性（kV級スイッチング）
- 超低歪み（ナノ／マイクロボルト級の精度）
解決策
リードリレーは、kV級スイッチングに対応しつつ、pA級のリークレベルを実現することで、このギャップを独自に埋めます
Standexの試験
および認証の一覧を
チェック：
- AEC-Q200
- IEC 61810-4
- IEC 60601-1
- IEC 62109-1/2
- IEC 60664-1
- ISO 6469-3
- IEC 60255-27
- UL Listed
- RohS, REACH
ジャンプ先： 高電圧システム設計パターン | スイッチング設計ルール | エンジニアリングリソース | リードリレー設計 FAQ
リードリレーが高電圧システム設計を可能にする理由
主要な技術的メリット
- 気密絶縁
- ガラス封止接点により汚染を排除
- 過酷環境・長寿命環境での安定動作に対応
- 超低リーク
- 絶縁抵抗 >10¹³–10¹⁵ Ω
- 高精度測定システムに適合
- 高速・高精度スイッチング
- <1 msのスイッチング速度
- 同期試験システムに最適
- ウェッティング電流不要
- 低レベル信号用途でのスイッチングに対応
ジャンプ先： 高電圧システム設計パターン | スイッチング設計ルール | エンジニアリングリソース | リードリレー設計 FAQ
適切なスイッチング技術の選定
設計インサイト
高電圧スイッチングの意思決定は、アーキテクチャの意思決定です。初期に選ぶ技術は、絶縁戦略、測定精度、レイアウト実現性、ライフサイクルリスクに影響します。以下のガイドは、詳細なトレードオフ検討に入る前に、スイッチング動作をシステム優先度と整合させるのに役立ちます。
高電圧システム向けクイック設計ガイド
リードリレー
ミックスドシグナル（低レベル＋高電圧）スイッチングに、またスイッチング速度よりも絶縁精度と長期の信号安定性を重視する場合は、リードリレーを選定します。
半導体
速度最優先で、より大きなリークが許容できる場合は、半導体スイッチングを選定します。
EMR
電流が大きく、精度と速度の優先度が低い場合は、EMRを選定します。
リードリレー vs 他の高電圧スイッチング技術
以下の表は、リード、ソリッドステート、EMRリレーの高電圧スイッチング比較を簡潔にまとめたものです。
| 特長 | リードリレー | ソリッドステート半導体リレー | 電磁リレー（EMR） |
|---|---|---|---|
| スイッチング速度 | 高速（<1 ms） | 超高速（ns – µs） | 低速（5-15 ms） |
| ガルバニック絶縁 | 高・本質的、 低EMI（気密封止） | 中程度（ドライバが必要、 EMIを生成する場合あり） | 良好（アークのリスク） |
| リーク電流 | 優秀（> 10 TOhm） | 中程度 （温度依存） | 良好（接点汚染により 劣化する場合あり） |
| ウェッティング電流 | 不要 | 導通のために必要 | 不要 |
| 寿命 | 数百万回以上、 負荷依存 | 非常に長い （熱・電圧に敏感） | 約100万サイクル （機械摩耗で制限） |
| 環境 | 水銀フリー／安全 | 安全 | 安全 |
エンジニアは、速度、絶縁、ライフサイクル、信号インテグリティのバランスを取る必要があります
ジャンプ先： 高電圧システム設計パターン | スイッチング設計ルール | エンジニアリングリソース | リードリレー設計 FAQ
リードリレーを用いたシステム設計パターン
エンジニアは、複雑なシステム全体で高電圧・電流・信号インテグリティを安全に管理するために、構造化されたスイッチングアーキテクチャでリードリレーを使用します。

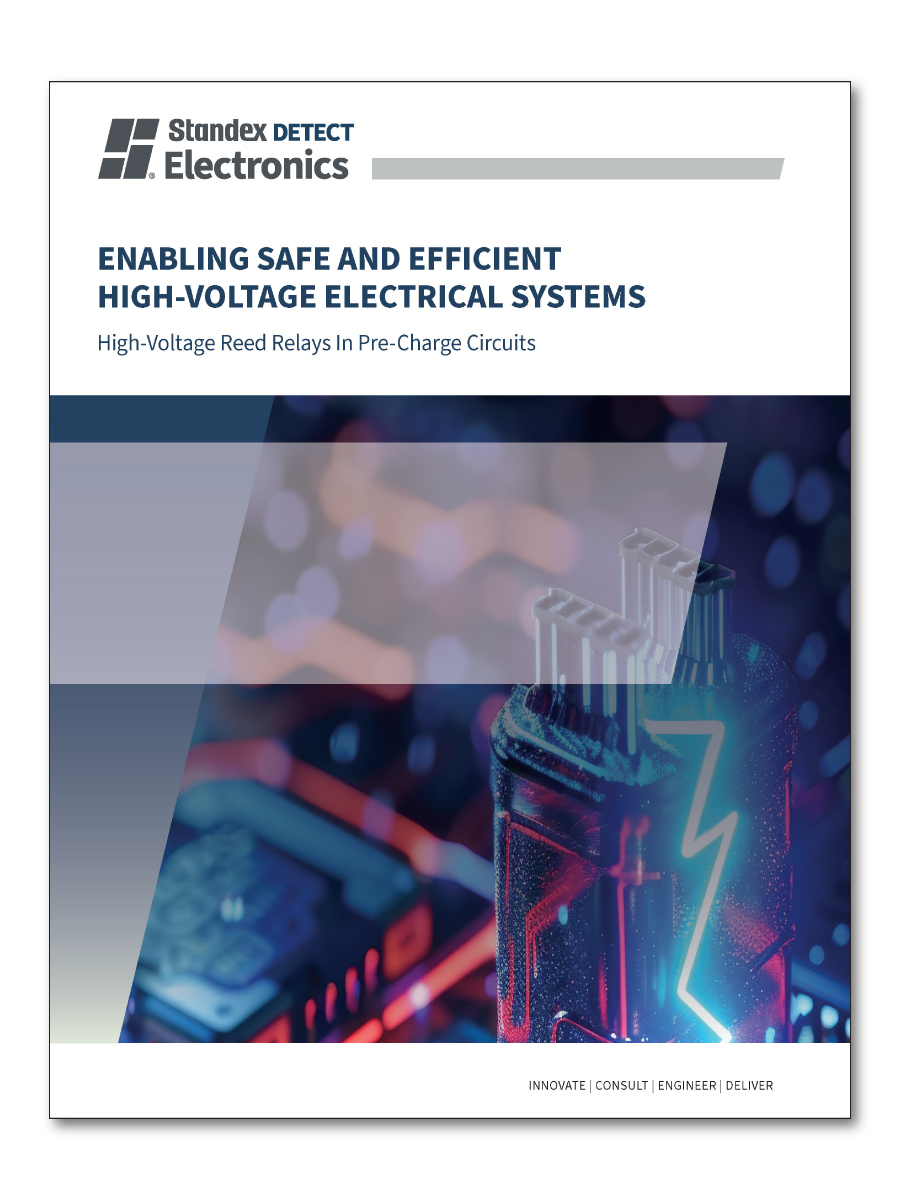

EV・エネルギー貯蔵におけるプレチャージ制御
設計課題：
高電圧バッテリーを容量性負荷へ接続する際の突入電流を防止します。
システムパターン：
- 抵抗を介したリードリレー経路を閉成
- コンデンサを段階的に充電（RC時定数）
- 電圧の約90～95%で主接触器を閉成
- リードリレーを安全に開放
技術的価値：
- 接点損傷を防止
- 制御されたエネルギー移送を実現
- パワーエレクトロニクスを保護
ATEシステムにおける高密度スイッチング
設計課題：
数千のテストポイントにわたる高精度測定
システムパターン：
- リレーマトリクスがDUTと計測ユニット間の信号をルーティング
- 数百万サイクルにわたり信号インテグリティを維持する必要
リードリレーを選ぶ理由：
- 低熱起電力（低サーマルEMF）
- 安定した接触抵抗
- 高サイクル環境での長寿命

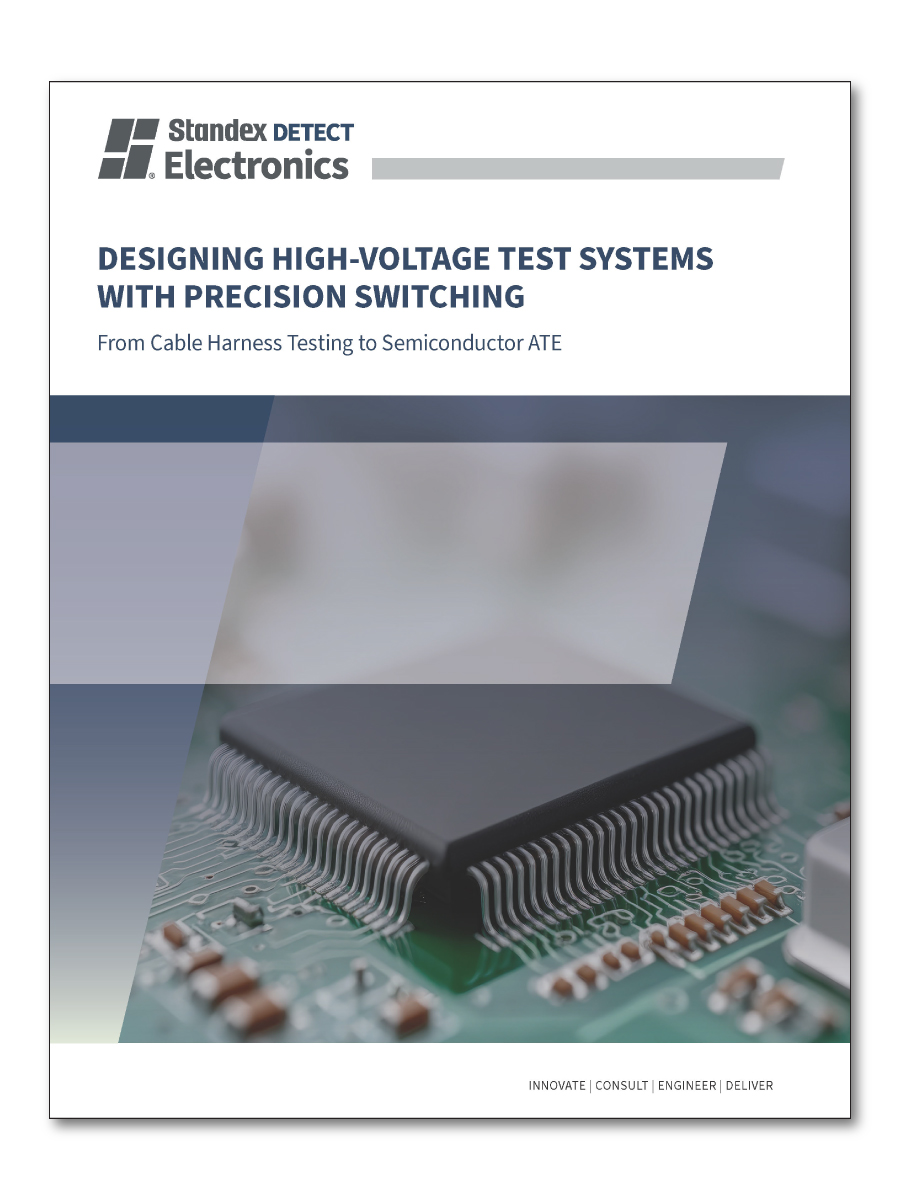

ブログ： 高電圧試験システムの設計
高電圧ケーブル／ハーネス試験
設計課題：
微小ショートおよび部分的故障の検出
システムアーキテクチャ：
- マトリクススキャンにより全ノードへ高電圧を印加
- 大電流経路で導体健全性を検証
技術要件：
- 最大10 kVの試験能力
- チャネル間の高絶縁
- パルス負荷の通電能力

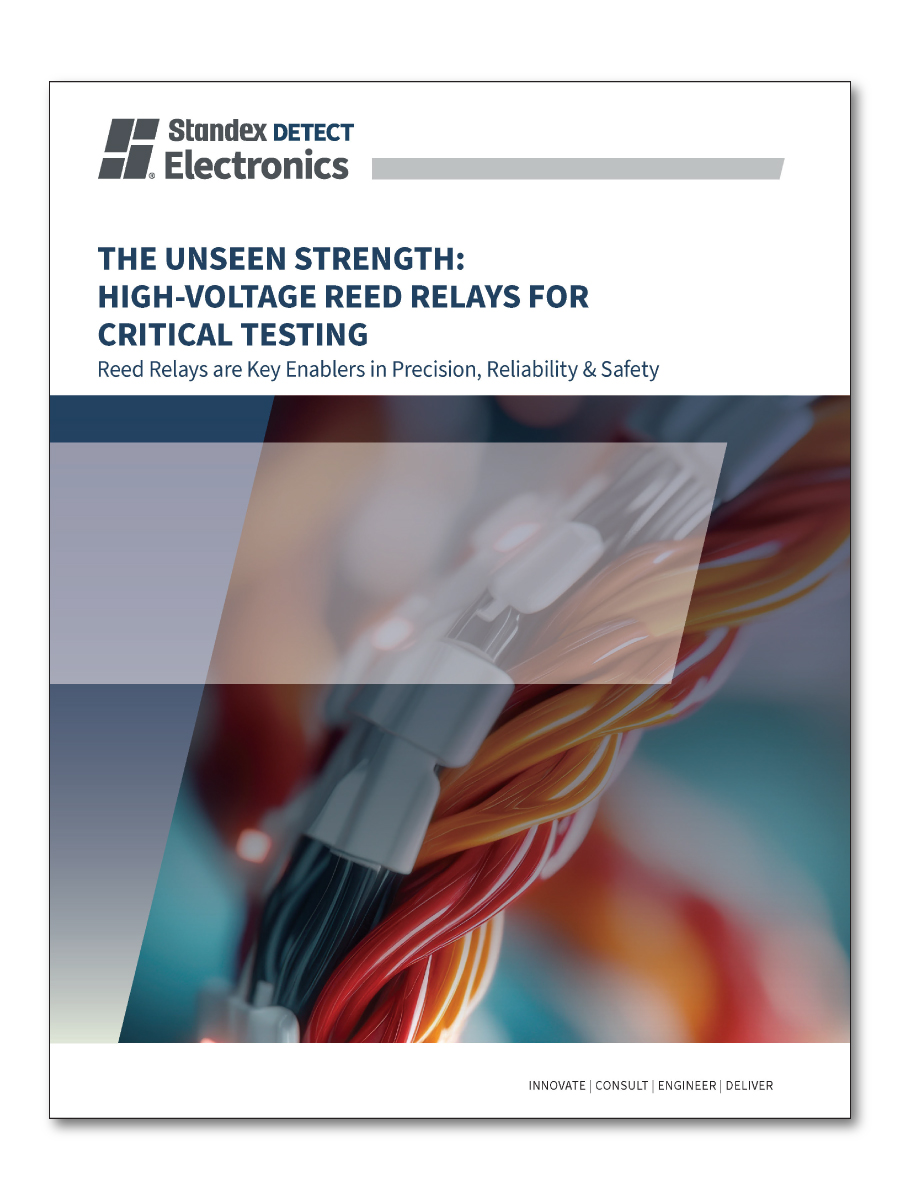

ブログ： ケーブルテスタ向け高電圧リードリレー
高パルス電流試験システム
設計課題：
歪みのないクリーンな大電流パルスを生成
システム要求：
- 高速スイッチングエッジ
- 低寄生容量
- 大電流パルスの取り扱い
リードリレーのメリット：
最大約25Aパルスまで、クリーンな波形スイッチングに対応

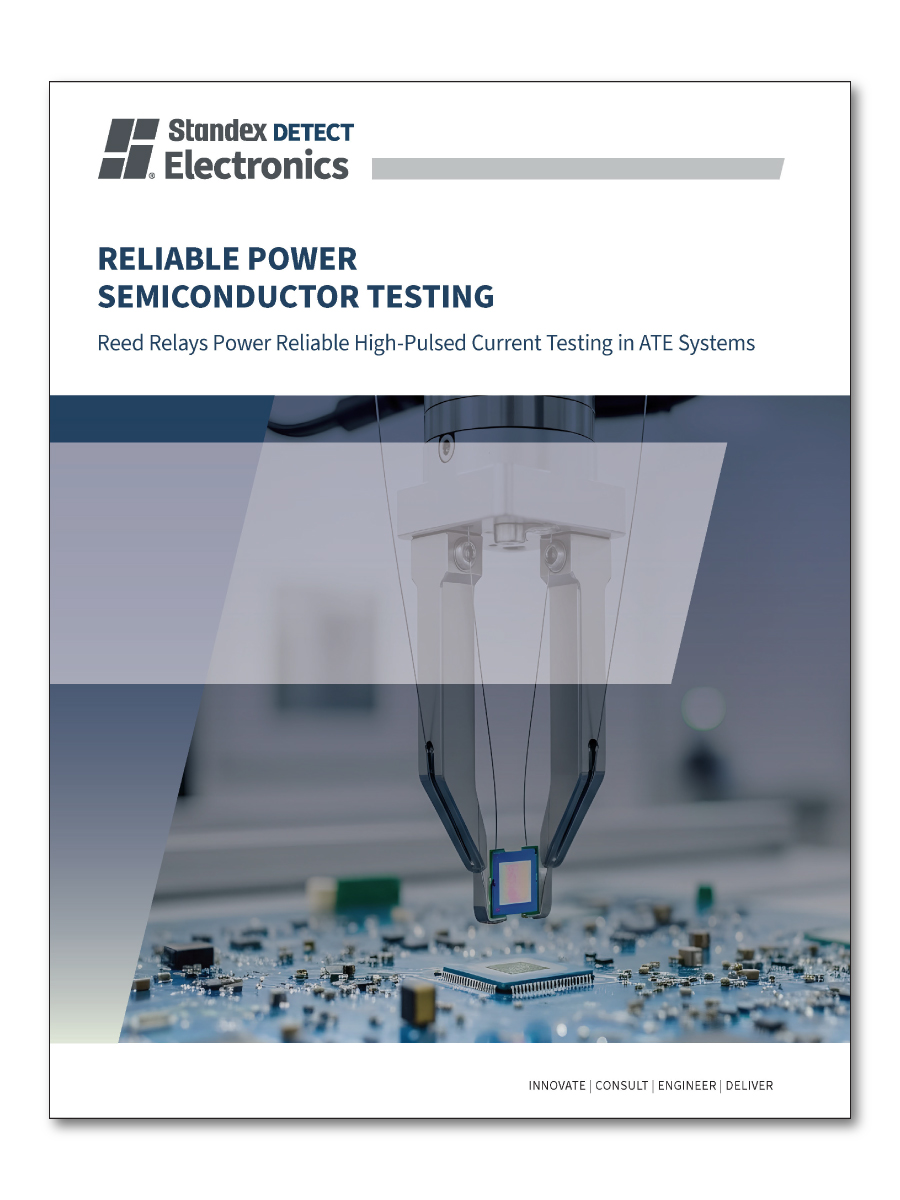

ブログ： ATEシステムにおける高パルス電流試験

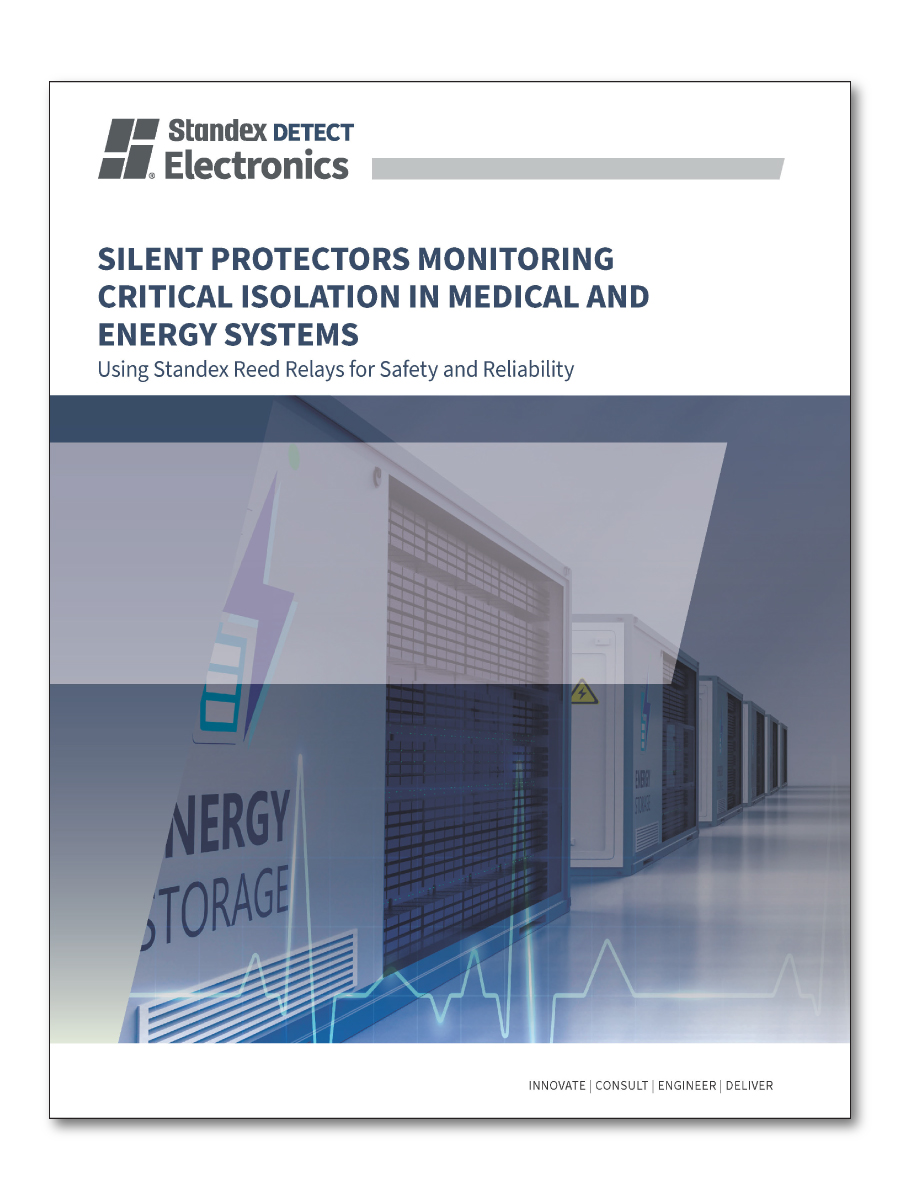

医療・エネルギー貯蔵システムにおける安全絶縁
設計課題：
高電圧環境における患者安全の確保
システム要件：
- 患者と機器間の絶対的な絶縁
解決策：
- リードリレーが認証済み絶縁（IEC 60601-1）を提供
- 絶縁監視の連続実施に対応
高電圧スイッチングシステムの設計で困ってる？
ジャンプ先： エンジニアリングリソース | リードリレー設計 FAQ
高電圧リレー実装の重要設計ルール
安全で再現性のある高電圧スイッチングを実現するには、電気的距離、絶縁挙動、過渡条件に対応した実証済みの設計ルールを適用する必要があります。これらの検討により、リークの最小化、アークオーバーの防止、長期にわたる一貫した動作を確保します。
ルール 1
沿面距離 & 空間距離
- 高電圧に対応したPCB間隔を設計
- トラッキングおよびアークオーバーを防止
設計段階の影響：基板サイズ、層構成、直列リレーアーキテクチャの要否を左右します。
ルール 2
スイッチング安定化タイミング
- 負荷印加前に約5 msの整定時間を確保
- 大電流時の接点不安定を防止
設計段階の影響： ファームウェアのタイミング、試験シーケンス、測定精度の予算に影響します。
ルール 3
磁気・レイアウト考慮
- 高電圧に対応したPCB間隔を設計
- トラッキングおよびアークオーバーを防止
設計制約の例：

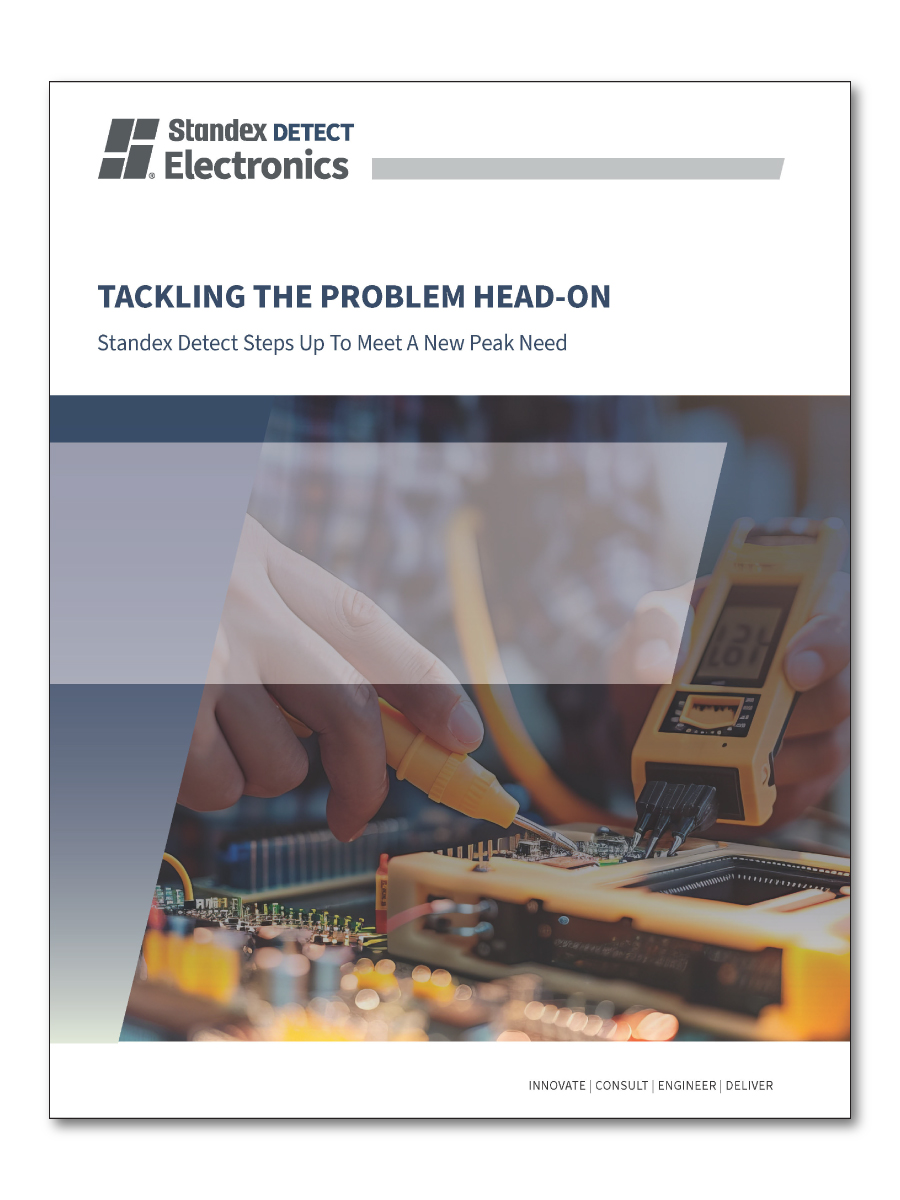

コンパクト設計における高電圧絶縁の解決
すべての高電圧設計課題が標準部品で解決できるわけではありません。本事例では、制約のある設計環境で電圧要件とスペース要件の両方を満たすため、創造的なリレーソリューションが必要でした。これは、用途に合わせたリードリレー構成により、高度な試験・計測システムで新たな可能性を引き出せることを示しています。
設計初期に重要な理由 – この制約は回路図の凍結前に特定できたため、基板の全面再設計と、スケジュール遅延リスク（数か月）を回避できました。
課題
高電圧試験にはkV級の絶縁が必要でしたが、PCBレイアウトが沿面距離・空間距離を大きく制限していました。従来のスイッチングソリューションでは、電圧要件とサイズ要件の両方を満たせませんでした。
解決策
カスタムのリードリレーアーキテクチャとして、内部でリードスイッチを直列接続し、コンパクトなフットプリントと気密信頼性を維持しながら耐電圧を向上させました。
結果
本設計は高電圧絶縁の適合を達成し、既存基板の制約内に収まり、システム再設計の必要性を排除しました。結果として、堅牢でスケーラブルなソリューションを実現しました。
エンジニアリングアプローチ：
システム再設計や基板面積の拡大ではなく、内部で2つのリードスイッチを直列接続したカスタムのリードリレー構成を採用しました。このアーキテクチャにより、コンパクトなパッケージ内で実効沿面距離と耐電圧を向上させました。
- PCBフットプリントを増やさずに絶縁耐力を向上
- 気密封止接点の信頼性を維持
- スイッチング安定性と信号インテグリティを維持
エンジニア向け要点：
高電圧システムの性能は、部品定格と同じくらいアーキテクチャに依存します。リードリレー構成は、スペース制約のある設計でも、極めて高い絶縁要件に合わせて適応できます。
ジャンプ先： リードリレー設計 FAQ
エンジニアリングリソースライブラリ
高電圧スイッチング設計に特化した、アプリケーションノート、事例、カタログの包括的なコレクションにアクセスできます。EVシステム、半導体自動検査装置（ATE）、エネルギー貯蔵、ケーブル試験に向けた実証済みアプローチに加え、性能・絶縁・信頼性の最適化に役立つ実務的な知見を確認できます。
厳選したReed Technology Academyで、包括的なトレーニングと技術ガイドを確認しよう。エンジニア、設計者、学習目的の人まで、リードスイッチの設計、機能、用途に関する実践的な知見を得られます。
FAQ：高電圧向けリードリレー
ここでは、高電圧スイッチングシステムをリードリレーで設計する際によくある技術的な検討事項（用途、性能トレードオフ、絶縁要件、システムレベルの設計ベストプラクティスなど）について回答します。
以下の質問をクリックして、詳細な回答を確認してね。
リードリレーはどの電圧レベルまで扱える？
高電圧リードリレーは、設計と構成により、数百ボルトから数kVまでの電圧レベルに対応します。実現可能な耐電圧は、内部距離、直列構成、そしてシステムレベルでの沿面距離・空間距離設計の影響を受けます。
耐電圧は、想定用途に応じて製品シリーズごとに異なります：

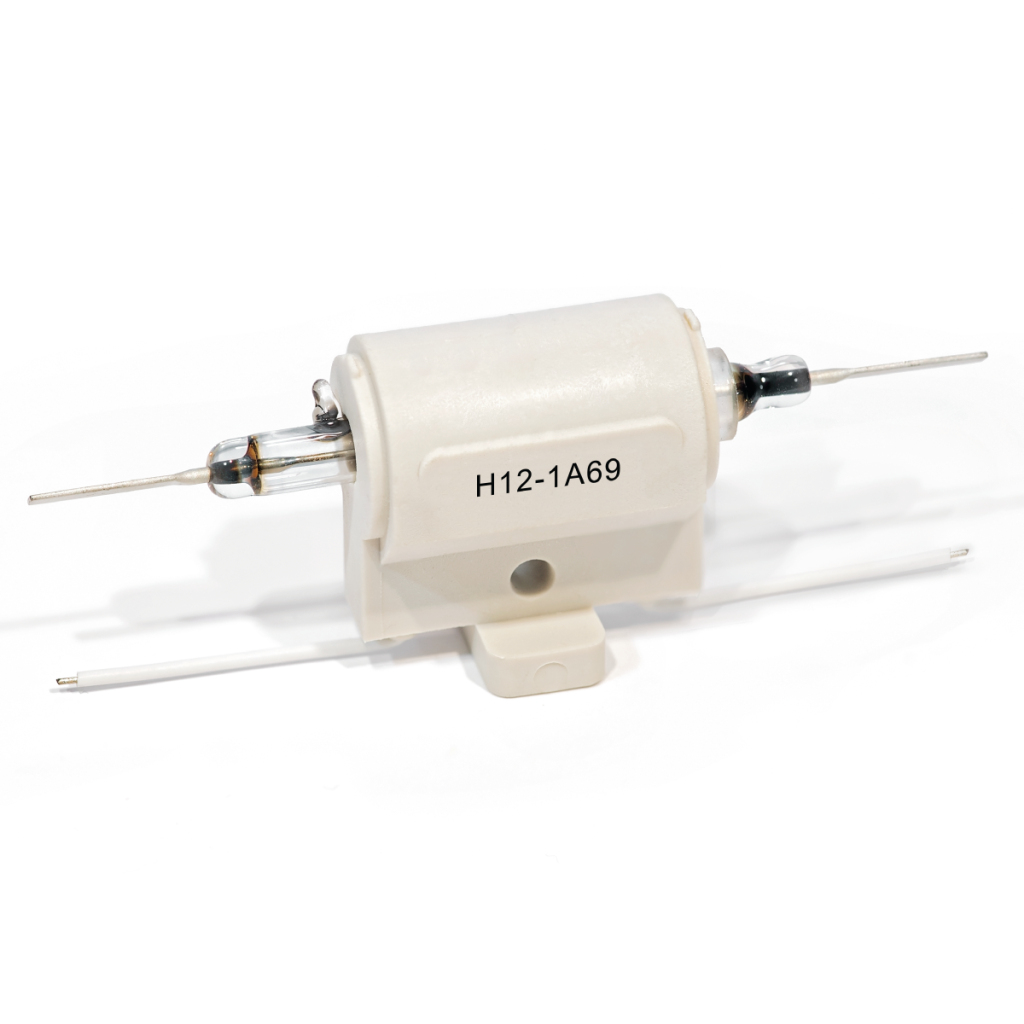

- 超高電圧（H、HE、HMシリーズ）：最大絶縁に向けて設計され、最大10 kVDCのスイッチングに対応し、最大20 kVDCの絶縁を提供します。HE/HMシリーズは、スイッチとコイル間で15,000 Vの耐電圧も実現します。
- コンパクト高電圧（KTおよびKTPシリーズ）： EVプレチャージ回路や再生可能エネルギーシステムで使用されることが多いです。KTシリーズは、最大1.5 kVDCのスイッチングに対応し、絶縁破壊6 kV、絶縁7 kVDCです。KTPシリーズは改良版で、最大2.5 kVDCのスイッチングに対応します。
- 試験・計測プラットフォーム（SHV およびMRE シリーズ）： 高電流ATE要件向けに設計され、最大1.5 kVDCのスイッチングに対応し、7,000 Vの絶縁耐力を提供します。
- 汎用高電圧（LI、BH、BE、MHV シリーズ）： これらのコンパクトリレーは通常、最大1,000 VDC（1 kVDC）のスイッチング電圧に対応します。絶縁破壊電圧は、BHシリーズで3 kVDCから、LI／SHV／BEシリーズで4 kVDCまでの範囲です。
さらに高い要件の用途では、単一のリレーパッケージ内で複数のリードスイッチを内部直列接続（例：MREシリーズ）することで、コンパクトなフットプリントのまま耐電圧を向上させられます。
高電圧リードリレーは何に使われる？
高電圧リードリレーは、高精度スイッチングと高い電気的絶縁が必要な用途で使用されます。例として、EVバッテリーシステム、半導体自動検査装置（ATE）、ケーブル試験、医療機器などがあります。
kV級の電圧をスイッチングしながら、低リーク電流と、多数の試験点／システムノードにわたる正確な信号インテグリティの維持が求められる場面で一般的に適用されます。
高電圧スイッチングシステムでリードリレーが使われる理由は？
リードリレーは、高電圧スイッチングシステムで、高絶縁、超低リーク電流、数百万回のスイッチングサイクルにわたる安定性能を提供するため使用されます。
気密封止接点により汚染や酸化から保護されるため、信頼性と測定精度が重要な環境に適しています。
高電圧用途では、リードリレーはソリッドステートリレーより優れている？
リードリレーは、低リーク電流と高精度な信号インテグリティが必要な高電圧用途において、ソリッドステートリレーより優れることが多いです。
ソリッドステートリレーはより高速なスイッチングを提供しますが、リードリレーは優れた絶縁とより低いリークを提供し、高精度な測定・試験システムに最適です。
リードリレーは試験・計測システムの精度をどう向上させる？
リードリレーは、低レベル信号を歪め得るリーク電流、サーマルEMF、寄生成分の影響を最小化することで、試験システムの精度を向上させます。
これにより、低レベル信号と高電圧試験条件を切り替える場合でも、高密度リレーマトリクスで一貫した測定インテグリティを維持できます。
EVプレチャージ回路でリードリレーはどう使う？
EVプレチャージ回路では、高電圧バッテリーを容量性負荷へ接続する際の突入電流を安全に制御するためにリードリレーを使用します。
リレーが最初に閉成して制限抵抗を介して電流を流し、主接触器が閉成する前にシステムコンデンサを段階的に充電します。これにより、パワーエレクトロニクスおよび接触器へのストレスを低減します。
高電圧リレー実装で重要な設計検討事項は？
高電圧リレー実装における主要な検討事項には、沿面距離・空間距離、絶縁協調、スイッチング安定化タイミング、PCBレイアウトが含まれます。
これらはアークオーバー、リーク、長期信頼性問題を防止し、高電圧条件下でスイッチングシステムが安全かつ一貫して動作することを確保します。
エンジニアはいつ、他のスイッチング技術ではなくリードリレーを選ぶべき？
用途で高絶縁、低リーク電流、高精度スイッチング、長寿命が必要な場合、リードリレーを選定します。
特に、低レベル測定と高電圧スイッチングが共存するミックスドシグナル環境で効果的です。一方、他技術は、超高速（半導体）や、純粋な大電流用途（EMR）に適する場合があります。
リードリレーは高電圧と大電流の両方に対応できる？
はい。一部のリードリレー設計（SHV およびMREシリーズ）は、高電圧と中～大電流の両方に対応し、パルス電流用途にも対応します。
ただし性能は、リレー構造、デューティサイクル、熱設計に依存します。システムレベル設計と適切な定格選定が重要です。
リードリレーはエネルギー貯蔵システムの絶縁監視をどう支える？
リードリレーは測定点間に高い絶縁を提供し、リークおよび絶縁不良を高精度に検出できるようにすることで、絶縁監視を支えます。
低リーク特性により、絶縁抵抗測定の信頼性を確保し、エネルギー貯蔵および再生可能エネルギーシステムにおける安全性と適合を支援します。
システム設計からコンポーネント選定へ
電圧、電流、絶縁、スイッチング速度などのシステム要件を定義したら、次は適切なリレーアーキテクチャを選定します。
最大絶縁に向けて設計され、最大10 kVDCのスイッチングに対応し、最大20 kVDCの絶縁を提供します。HE/HMシリーズは、スイッチとコイル間で15,000 Vの耐電圧も実現します。
大電流ATE要件向けに設計され、最大1.5 kVDCのスイッチングに対応し、7,000 Vの絶縁耐力を提供します。
これらはEVプレチャージ回路や再生可能エネルギーシステムで使用されることが多いです。KTシリーズは、最大1.5 kVDCのスイッチングに対応し、絶縁破壊6 kV、絶縁7 kVDCです。KTPシリーズは改良版で、最大2.5 kVDCのスイッチングに対応します。
これらのコンパクトリレーは通常、最大1,000 VDC（1 kVDC）のスイッチング電圧に対応します。絶縁破壊電圧は、BHシリーズで3 kVDCから、LI／SHV／BEシリーズで4 kVDCまでの範囲です。
精密設計に向けたパートナーシップ
重要なときのために — 適切な設計を、適切なタイミングで、最適なコストで。
高電圧リードリレーを用いた設計は、部品選定だけの話ではありません。現実の使用環境で、長期のシステム性能、信頼性、安全性を確保することが重要です。絶縁協調や沿面距離の管理から、絶縁監視用途におけるリーク電流の最小化、高電圧試験システムにおける信号インテグリティ維持まで、すべての設計判断がプラットフォームの成功に影響します。
だからこそ、先進的なエンジニアはStandex Detectを、単なる部品サプライヤとしてではなく、高電圧スイッチングソリューションの統合エンジニアリング／製造パートナーとして選びます。
End-to-End設計
リードスイッチの製造から高電圧（HV）リレー組立完成までを一貫して管理することで、Standex Detectは設計・製造・試験・認定をすべて自社内で実施します。この垂直統合により、一貫した品質、安定供給、迅速な開発サイクルを実現し、高電圧絶縁、低リークスイッチング、長期信頼性が求められる用途で重要な優位性となります。
カスタム設計
当社のアプローチは標準品にとどまりません。多くの設計はカタログ品リレーから始まりますが、35,000件を超えるカスタマープログラムが、用途に合わせたカスタム設計のリードリレーソリューションへ発展してきました。kV級絶縁に向けた沿面距離・空間距離の最適化、低ノイズ信号経路のためのシールド改善、寿命性能のためのコイル／接点特性の最適化まで、あらゆるパラメータを「用途に合わせて」設計します。
グローバル製造
グローバル規模も同様に重要です。北米、欧州、アジアにエンジニアリング／製造拠点を持ち、Standex Detectは試作から量産まで、高信頼性HVリレープログラムに必要な柔軟性とサプライチェーン強靭性を提供します。
アプリケーションリーダーシップ
この能力は、深い技術的リーダーシップに基づいています。世界最大のリードスイッチメーカー（年間>700百万個）として、Standex Detectは材料科学の知見と独自のライフサイクル試験、用途別の検証を組み合わせ、EVバッテリー／エネルギーシステム、半導体自動検査装置（ATE）、医療向け高電圧機器、産業用絶縁監視システムなどの厳しい環境で一貫した性能を確保します。
コ・エンジニアリングパートナーシップ
何より重要なのは、協業が早期から始まることです。Standex Detectは、コンセプト／シミュレーションから検証、量産まで、貴社のエンジニアリングチームと直接連携し、高電圧スイッチング性能の最適化、設計リスクの低減、精密信号ルーティング、絶縁、測定精度が必要な複雑システムの市場投入を加速します。
その成果は、単なるリレーではなく、用途の電気・環境・ライフサイクル要件に向けて精密設計された高電圧スイッチングソリューションです。
精度、信頼性、ライフサイクル性能が最重要なとき、Standex Detectは部品ではなく、設計された高電圧リレーソリューションを提供します。
